LOMP1000-X功率放大模塊使用手冊(V1.0)

簡介

LOMP1000-X功率放大模塊是一款寬頻帶大功率線性功率放模塊，廣泛運用于各種水聲和超聲波技術領域。LOMP1000-X功率放大模塊-3dB的帶寬為40Hz至120kHz，其連續輸出功率為200W，脈沖輸出功率高達1000W。

LOMP1000-X功率放大模塊采用鋁合金外殼設計，具有良好的散熱性能，模塊采用了AB類放大技術，靜態功耗小，±95V供電時靜態電流小于30mA。LOMP1000-X功率放大模塊可以單獨使用或是采用兩塊BTL輸出，在更大功率輸出時還可以采用多塊并聯使用，采用輸出變壓器進行功率合成。

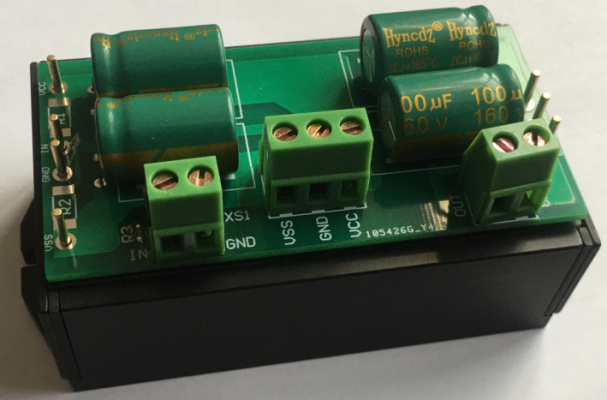

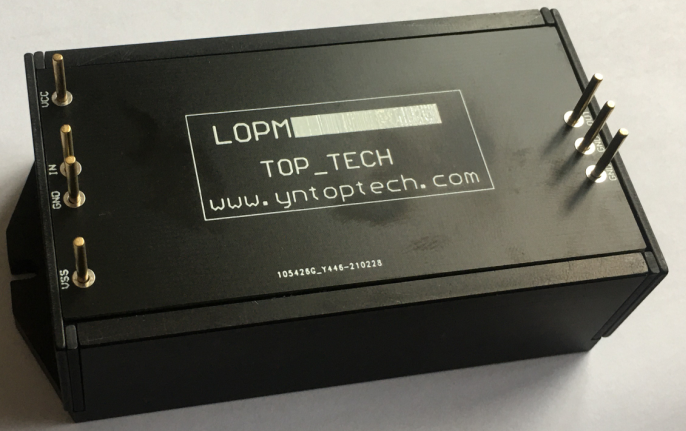

圖1 LOMP1000-X功率放大模塊實物相片



工作環境

LOMP1000-X功率放大模塊使用環境應保持良好的散熱條件，使用時需要外加散熱器強制散熱或是鐵殼冷卻。工作溫度范圍-25～70℃。

接口說明

LOMP1000-X功率放大模塊的接線采用直徑1.5mm的鍍金焊針引出，分別是供電電源正、供電電源負、供電電源地、功放輸出、輸入信號正和輸入信號地。

技術參數

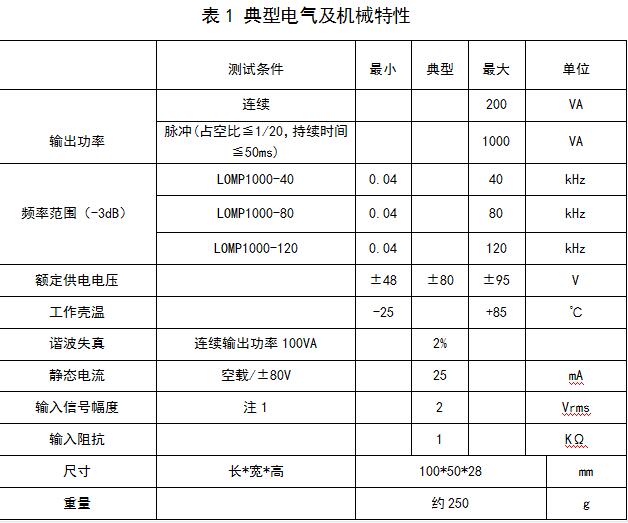

注2：功放嚴禁超頻使用。

外形尺寸

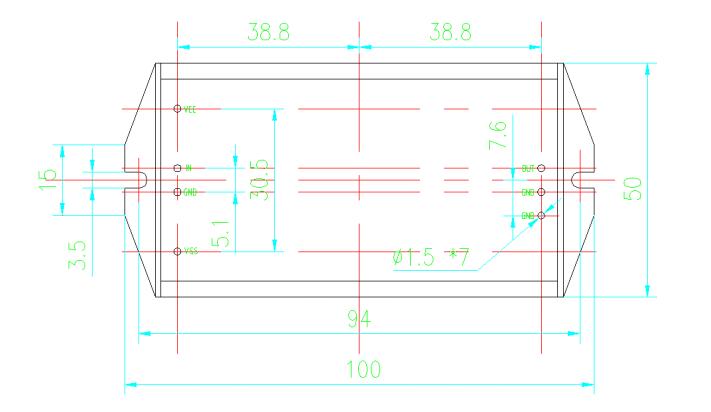

圖 2a 主視圖

圖2b 側視圖

典型應用電路

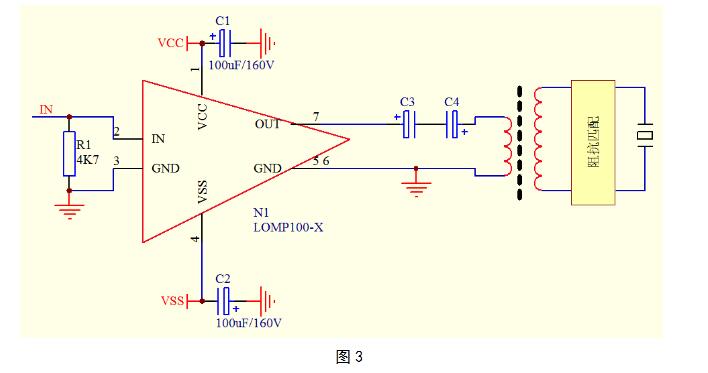

1、雙電源應用電路

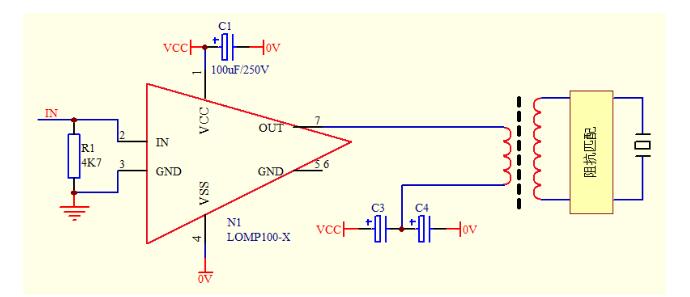

2、單電源應用電路

圖4

 注：由于單電源供電可能破壞模塊內部的電路對稱性，因此在非必要時不建議采用單電源供電。

3、雙模塊BTL輸出應用電路

圖5

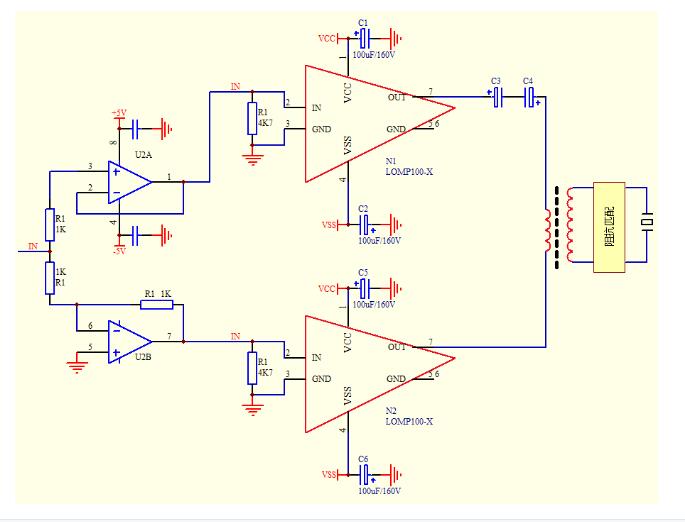

采用雙模塊BTL輸出時，兩個模塊的輸入信號互差180度，幅度相等，電路輸出電壓有效值是單模塊的兩倍，電路的輸出功率也是單模塊的兩倍，即2000W。

4、多模塊并聯輸出應用電路

圖6

如果功放的脈沖輸出功率需要2000W以上時，我們需要采用多個模塊并聯工作，并且通過一個輸出變壓器實現多模塊的功率合成。采用多模塊并聯工作時，需要保證輸入信號有足夠的驅動能力。

注意：多個功放模塊的輸出不可以直接并聯使用，必須通過變壓器進行功率合成。



6使用注意事項a)LOMP1000-X功率放大模塊嚴禁超頻、超功率使用!b)多個功放模塊的輸出不可以直接并聯使用。c)建議采用雙電源供電，且最大供電電壓不超過±95V。d)功放輸出連接感性負載和容性負載（如聲吶頭）時建議做適當?shù)淖杩蛊ヅ?。在?fù)載特性接近阻性負載時，功放的輸出功率才能得到有效的體現。   e)輸入信號幅值不要超過0Vrms。
