50V全橋逆變器前級測試。

50V全橋逆變器前級測試。

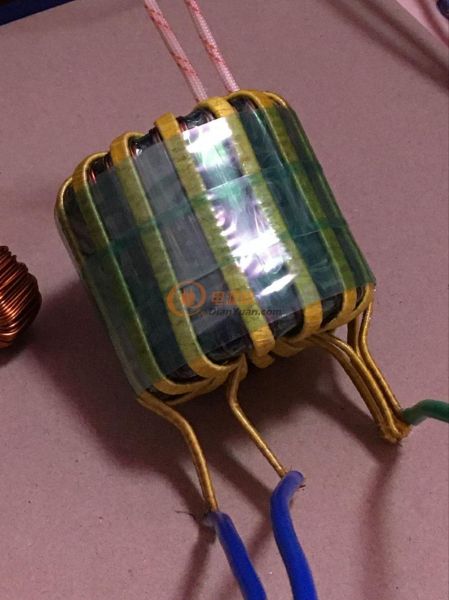

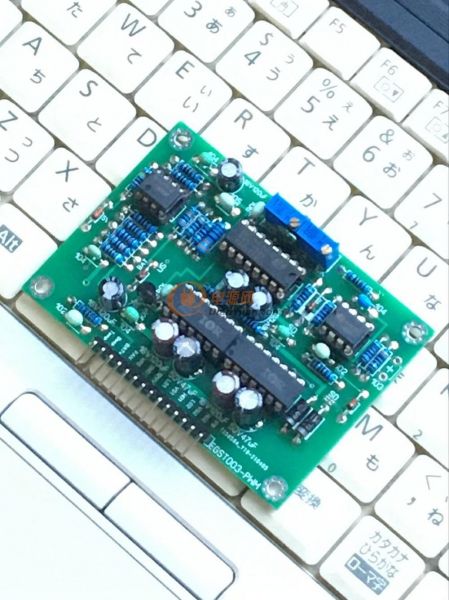

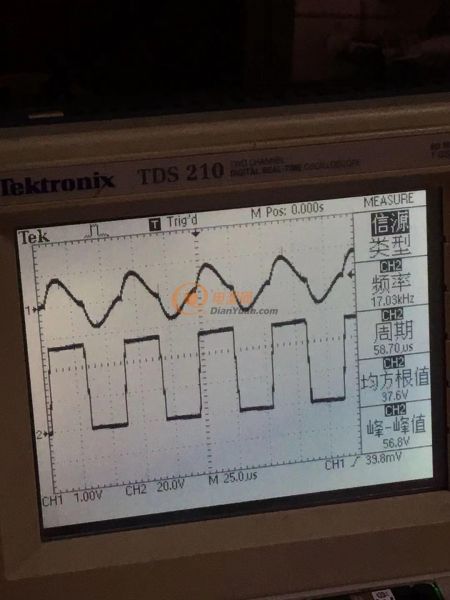

分別是新設計全橋卡，和測試波形，和測試非晶變壓器

全部回復(13)
正序查看
倒序查看
2021-04-10 20:23
設計方案不錯，期待試機結果。
1
回復
2021-04-11 00:38
@chenyifeng198010
設計方案不錯，期待試機結果。
帖子的波形是帶載1000瓦的狀態
0
回復
2021-04-14 11:20
@zhiyiyunmeng
帖子的波形是帶載1000瓦的狀態
新設計全橋卡，是以前的吧，都是直插的，現在貼片的多
0
回復
星享社
LV.1
5
2021-04-15 09:53
經過工頻變壓器出來的波形是50Hz 正弦波嗎？
0
回復
2021-04-15 10:36
@星享社
經過工頻變壓器出來的波形是50Hz正弦波嗎？
輸入多少輸出就是多少
0
回復
2021-04-15 10:37
@lihui710884923
新設計全橋卡，是以前的吧，都是直插的，現在貼片的多

直插的更易焊接，就是費時點是真的

0
回復
星享社
LV.1
8
2021-04-15 10:40
@zhiyiyunmeng
輸入多少輸出就是多少
那你這個就是輸出的是高頻方波，后級再接一個全橋，經過LC濾波器輸出正弦波吧
0
回復
lkings
LV.6
9
2021-04-16 21:58
期待結果，收藏了
0
回復
2021-04-17 16:01
@星享社
那你這個就是輸出的是高頻方波，后級再接一個全橋，經過LC濾波器輸出正弦波吧
這個是前級全橋升壓電路，升壓到360V左右直流高壓電，然后接入后級逆變橋是思路
0
回復
魯珀特
LV.4
11
2021-04-20 13:02

非晶變壓器的應用場合有啥說法沒？主要是工作電壓和工作頻率這塊。

0
回復
2021-04-22 22:53

全橋方案的功耗咋樣？

0
回復
2021-04-23 17:25
@liuxiaofei126
全橋方案的功耗咋樣？

不知道你說的是空載損耗嗎？

0
回復
2021-04-23 17:26
@魯珀特
非晶變壓器的應用場合有啥說法沒？主要是工作電壓和工作頻率這塊。

非晶這塊我也不太熟悉。全屏摸索前進

目前頻率15-20K之間吧

有的人提到30K頻率

電壓60V內都試過沒有問題
