【應征入伍】(首發)+8-pin/6-pin 通用型單片機-8P0801C-8P0601

一.方案名稱:8-pin/6-pin 通用型單片機-OC8P0801C-8P0601

二.品牌:OCX

三.方案描述:

       8P0801C 是一款內置 1K-Word OTP 和 48Byte SRAM 的通用型單芯片;僅 41 條等寬指令,非常容易學習和使用;除跳轉等指令為 2 個機器周期外,其他的指令均單機器周期運行時間;內部集成 2 個 8 位的定時器,且?guī)?4 路 PWM 輸出,可輸出溢出中斷來實現多任務應用場景;同時芯片內部集成有高精度比較器,32768 實時時鐘電路,靈活的端口配置上下拉及推挽或開漏輸出等方式,可適應各種復雜的接口環境;該芯片采用標準的 CMOS 5V 工藝設計制造,可接入較寬的電壓范圍來使用.

 四.方案特點:

特性

■CPU

41 條精簡指令

8 位的數據處理能力

最高 8M/2T 的運行速度

■存儲器

1K OTP 存儲空間

49 字節 SRAM

■時鐘

內置的高精度高頻時鐘,最高可達 8MHz

內置的低頻低功耗時鐘,可直接輸出給 WatchDog 單元使用

外接 32768 做精準計時使用

■復位機制

內置低電壓復位電路 LVR

WatchDog Reset(WDR)

■中斷源

PB0 設置的上升或下降沿變化觸發的中斷

PB 口設置的電平變化所引起的中斷

Timer0 溢出引起的中斷

Timer1 溢出引起的中斷

■IO 端口

最多 6 個 IO 端口(PORTB)

可單獨設置任意端口為輸入或輸出(IOSTB)

可單獨設置任意端口輸入上拉或下拉(PHCON/PDCON)

可單獨設置任意端口推挽輸出或開漏輸出(ODCON)

可單獨設置 IO 口有電平變化時產生中斷(WUCON)

可設置驅動電流強弱

■8 位定時器(有兩個 8 位的定時器 T0 和 T1)

T0/T1 都可實現溢出中斷

可設置起始計數值,并且 T1 定時器可設置自動初始裝載值

T0 定時器的時鐘源可設置為高頻 CPU 時鐘或低頻 32768 時鐘(可省 2 個匹配電容)

T1 定時器可帶 4 路/5 路 PWM 輸出,且 T1 的時鐘最快可以和晶振頻率相同 16MHz

■其他特性

內置高精度低電壓檢測標記(ADO)

可設置比較條件的比較器

內置可關閉的穩壓管電路,當外接高壓時可直接進行穩壓

可外接 32768 晶振實現準確計時,并可省外部諧振電容

 沒有 PCH 寄存器,查表指令可在 1K 地址范圍內查表返回

設置有低電壓復位功能件

■工作電壓范圍

2M/2T 可以工作在 2.0V - 5.5V

4MHz/2T 可以工作在 2.4V – 5.5V

8MHz/2T 可以工作在 2.6V - 5.5V

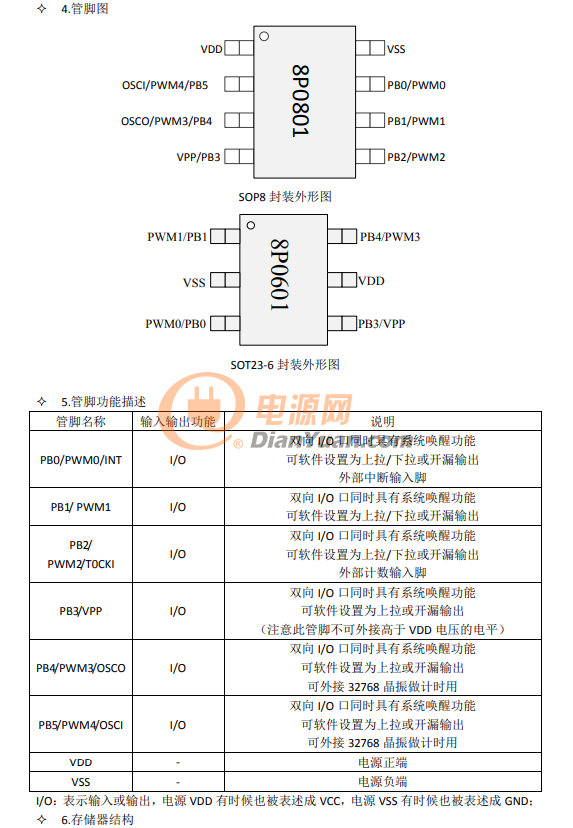

五.芯片封裝: 8P0801C采用 SOP8 封裝,8P0601采用SOT23-6封裝。

六.典型應用:

七、聯系方式:

QQ::3400462929       電話:18126115420       李生

有需求的朋友,可以提供方案資料參考和送樣測試,有原廠技術支持,歡迎咨詢。
