SC9902芯片

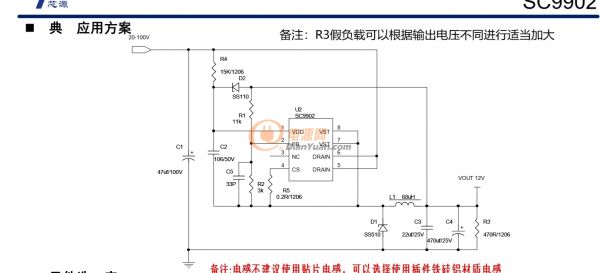

SC9902 高壓100V降壓DC-DC芯片規格書.pdf

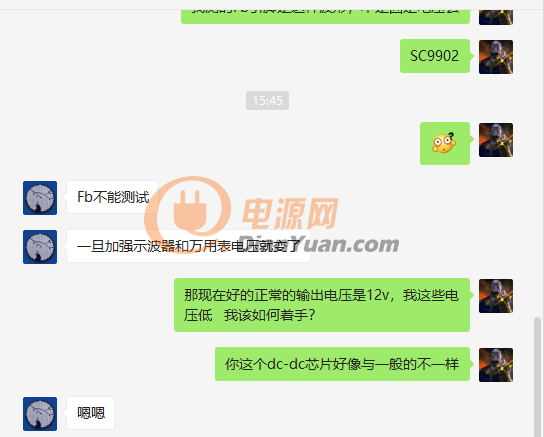

不知有沒有用過SC9902的，按照芯片手冊輸出12v的板子，300-400pcs，30-40片不良，輸出電壓低，不知怎么著手，這個DC-DC芯片好像與以前用的其他的不一樣    廠家的技術工程師說不能測FB,示波器是測得FB波形，怎是方波

全部回復(4)
正序查看
倒序查看
pzg1989
LV.4
2
2021-03-25 16:25
光有IC規格書，你的設計原理圖PCB呢？不發出來這樣誰知道什么問題
0
回復
pzg1989
LV.4
3
2021-03-25 16:28
就算不發原理圖，你好歹講一下具體現象啊，輸出電壓低，有多低？低0.5V它也是低
0
回復
pzg1989
LV.4
4
2021-03-25 16:40

用示波器測一下VCC電壓，或者簡單點直接用萬用表測試一下vcc電壓，看電壓是不是接近欠壓保護電壓了，把那幾快輸出電壓低的板子輸出電容（可以把電容加大到680-1000UF）加大，看輸出有沒恢復正常，恢復正常的話把電感的圈數加大就可以了。

0
回復
wusilong
LV.2
5
2021-03-29 20:25
@pzg1989
用示波器測一下VCC電壓，或者簡單點直接用萬用表測試一下vcc電壓，看電壓是不是接近欠壓保護電壓了，把那幾快輸出電壓低的板子輸出電容（可以把電容加大到680-1000UF）加大，看輸出有沒恢復正常，恢復正常的話把電感的圈數加大就可以了。
這是維修的板子，300-400片板子，30-40片壞的，應該是什么壞了   VCC電壓有的12多v，供電正常
