換變壓器波形不一樣，充電手機跳屏

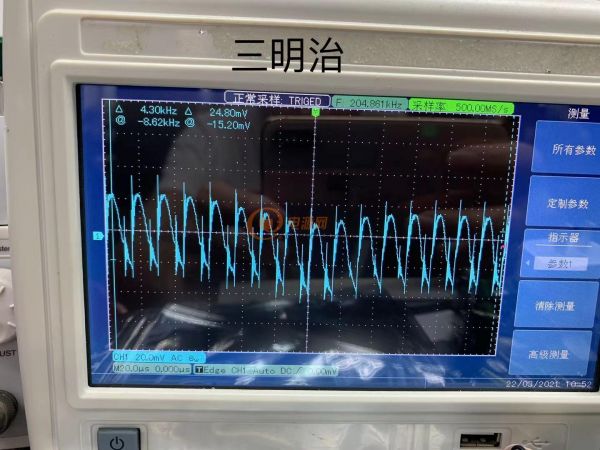

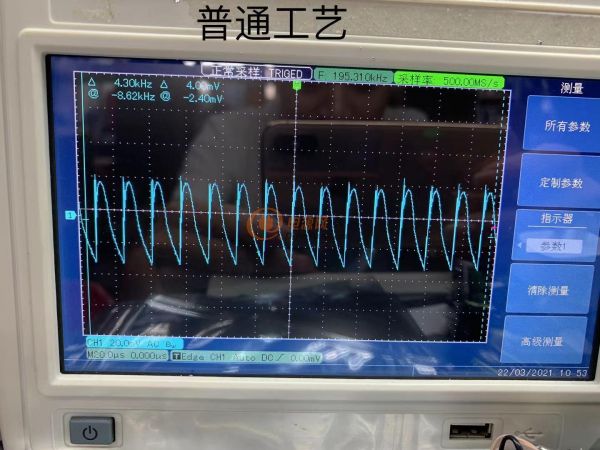

我用2個變壓器，普通的和三明治的波形為什么不一樣，三明治的充電手機跳屏，三明治的感覺波形有毛刺，

普通的不會，如果用三明治要怎么做變壓器才不會跳屏，有沒有好的方法

全部回復(9)
正序查看
倒序查看
2021-03-22 14:07
這波形不像前級也不像后級，跟變壓器做法沒多大關系。
0
回復
2021-03-23 09:24

共模噪聲大了，導致手機會跳屏

調整一下屏蔽層的圈數，把共模噪聲調小到1~2V

1
回復
2021-03-23 10:09

次級側共模噪聲主要是因?yàn)椋儔浩鞒醮渭?jí)之間的分布電容大帶來的。

三明治繞法的分布電容大，輸出側共模噪聲就大，解決的辦法有二，一是增加初次級繞組之間的絕緣厚度；二是輸出側加共模濾波。當然前者優選，后者代價大，但是效果好

1
回復
maowei168
LV.1
5
2021-03-26 23:18
@edie87@163.com
共模噪聲大了，導致手機會跳屏調整一下屏蔽層的圈數，把共模噪聲調小到1~2V
謝謝，這個需要怎么調整呢，我是新手
0
回復
maowei168
LV.1
6
2021-03-26 23:20
嗯，謝謝，那前面像你這樣說的操作作用會不比我現在這個好一點嘛，那后面那個是加正極還是負極呢
0
回復
maowei168
LV.1
7
2021-03-26 23:42
@edie87@163.com
共模噪聲大了，導致手機會跳屏調整一下屏蔽層的圈數，把共模噪聲調小到1~2V
我現在屏蔽是33圈是多了嗎
0
回復
luck_gfb
LV.7
8
2021-03-27 15:13
初次有沒有加Y電容試試，也許會有效果。
0
回復
2021-03-29 12:17
@maowei168
我現在屏蔽是33圈是多了嗎

輸出帶水泥負載，示波器探頭的正，接水泥負載的地，看波形

把波形貼出來看看

33圈應該是多了，減小到20圈，看效果

0
回復
