原創之基于stm32多功能萬年歷

原創之基于stm32多功能萬年歷，溫濕度顯示

基本功能如下

1.IIC通訊，pcf8563時鐘芯片，實現計時。

2.串口通訊，wifi芯片8266，和北京時間實現校時功能

3.按鍵模塊，手動設置時間

4.LCD12864顯示時間和溫濕度

5.oled12864顯示時間和溫濕度

6.整點報時或者蜂鳴器提示

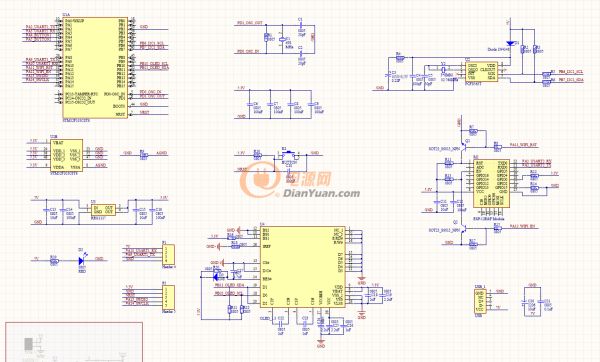

這是基本的原理圖

全部回復(43)
正序查看
倒序查看
2021-03-23 12:29
stm32功能真是強大做萬年歷，還能溫濕度顯示，IIC與pcf8563時鐘芯片通信，計時方便準確。慶幸串口多與wifi芯片8266，實現聯網校時對時。oled12864屏最近好多數碼產品都用這個來顯示，顯示數據多，方便串并行方式都可以，利用串行省好幾條數據線，電路設計簡單 。
0
回復
www297743
LV.1
3
2021-03-23 15:32
輸入這塊可以有幾種選擇?。?/div>
0
回復
dog41
LV.6
4
2021-03-23 16:19

干活，確實不錯，值得擁有

0
回復
熒火
LV.4
5
2021-03-23 16:56
坐等PCB板子。
0
回復
2021-03-23 21:51
哈哈，以前用C51做過萬年歷，期待樓主的大作
0
回復
JacobL
LV.4
7
2021-03-23 23:07
樓主后續分享？
0
回復
飛翔2004
LV.10
8
2021-03-24 13:48
@ZH電子達人
stm32功能真是強大做萬年歷，還能溫濕度顯示，IIC與pcf8563時鐘芯片通信，計時方便準確。慶幸串口多與wifi芯片8266，實現聯網校時對時。oled12864屏最近好多數碼產品都用這個來顯示，顯示數據多，方便串并行方式都可以，利用串行省好幾條數據線，電路設計簡單。
溫濕度用的什么芯片，準不準？和北京時間實現校時功能實現原理是什么，用wifi芯片8266校準嗎？看看。。
0
回復
飛翔2004
LV.10
9
2021-03-24 13:49
@www297743
輸入這塊可以有幾種選擇??？
STM32的四種輸入方式,上拉，下拉，浮空輸入，模擬輸入，看需要選擇。
0
回復
2021-03-24 16:10
我有stm32開發板，就差代碼了
0
回復
k6666
LV.9
11
2021-03-24 16:20
@飛翔2004
STM32的四種輸入方式,上拉，下拉，浮空輸入，模擬輸入，看需要選擇。
這個萬年歷時間自動校對嗎
0
回復
k6666
LV.9
12
2021-03-24 16:21
@飛翔2004
溫濕度用的什么芯片，準不準？和北京時間實現校時功能實現原理是什么，用wifi芯片8266校準嗎？看看。。
期待顯示界面的大作
0
回復
yujunice
LV.5
13
2021-03-24 17:22

結合自身能力以及需求后決定萬年歷需要支持但不限于以下功能：

1、溫濕度測量

2、時間日期以及農歷顯示

3、可進行亮度控制

4、帶有音樂的整點報時以及來電提醒

0
回復
2021-03-25 10:15
@k6666
這個萬年歷時間自動校對嗎
和網絡連接，實現自動校時
0
回復
2021-03-25 10:17
@飛翔2004
溫濕度用的什么芯片，準不準？和北京時間實現校時功能實現原理是什么，用wifi芯片8266校準嗎？看看。。
DHT11，和北京時間，通過8266訪問實現校時
0
回復
2021-03-25 10:20
@www297743
輸入這塊可以有幾種選擇啊？
輸入是供電嗎，采用充電器的5v供電
0
回復
1260086278
LV.2
17
2021-04-01 17:05
如何再加一片ESP8266聯網獲取時間和天氣就更有可玩性了，STM32進行功耗管理
0
回復
2021-04-07 16:16
@熒火
坐等PCB板子。
板子馬上就回來了
0
回復
2021-04-07 16:16
@JacobL
樓主后續分享？
對各個功能模塊分析
0
回復
2021-04-07 16:17
@yujunice
結合自身能力以及需求后決定萬年歷需要支持但不限于以下功能：1、溫濕度測量2、時間日期以及農歷顯示3、可進行亮度控制4、帶有音樂的整點報時以及來電提醒
可以實現
0
回復
2021-04-07 16:18
@1260086278
如何再加一片ESP8266聯網獲取時間和天氣就更有可玩性了，STM32進行功耗管理
開題已經加入8266模塊實現網絡校時
0
回復
2021-04-07 16:29
@lihui710884923
開題已經加入8266模塊實現網絡校時
0
回復
2021-04-07 16:44
@lihui710884923
開題已經加入8266模塊實現網絡校時

今天繼續分享

一、單片機模塊

單片機的最小系統電路如下

單片機采用目前漲價最厲害的STM32F103C8T6. 正品在60元RMB

復位電路，晶振電路，單片機就不一一說明了

二、實時時鐘模塊

1.實時時鐘芯片采用PCF8563,簡單介紹

大工作電壓范圍1.0-5.5V;

低休眠電流典型值為0.25A（VDD=3.0V，Tamb=25）;

400KHz的I2C，總線接口VDD=1.85.5V時;

可編程時鐘輸出頻率為32.768KHz1024Hz32Hz1Hz;

報警和定時器;

內部集成的振蕩器電容、片內電源復位功能、掉電檢測器;

I2C總線從地址讀0A3H，寫0A2H;

開漏中斷引腳

電路如下

2.注意的地方，PCF8563實時時鐘高精度調整方法

就是芯片第一腳的晶振匹配電容在15pF～21pF之間調整（相對于5ppm精度的32768Hz晶振），15pF電容時時鐘頻率略偏高，21pF電容時時鐘頻率略偏低。

方法：.設置PCF8563時鐘輸出有效（CLKOUT），通過微調C5達到輸出頻率為32.768KHz。

0
回復
pzg1989
LV.4
24
2021-04-08 14:54
給樓主點贊，樓主你這個萬年歷其實可以擴展出很多功能，比如再充分利用下WiFi芯片去控制連有WiFi的設備，溫濕度遠程顯示（比如顯示在手機上，畢竟WiFi芯片能聯網）
0
回復
2021-04-08 16:44
@pzg1989
給樓主點贊，樓主你這個萬年歷其實可以擴展出很多功能，比如再充分利用下WiFi芯片去控制連有WiFi的設備，溫濕度遠程顯示（比如顯示在手機上，畢竟WiFi芯片能聯網）
可以，遠程控制沒問題，有個類似的APP就最好了
0
回復
2021-04-09 11:47
@lihui710884923
板子馬上就回來了
采用彩屏設計出來效果不錯的
0
回復
2021-04-09 11:47
@boy59
我有stm32開發板，就差代碼了[圖片]
你自己DIY個，例程網上好像有吧
0
回復
2021-04-09 12:20
@boy59
我有stm32開發板，就差代碼了[圖片]
萬年歷的開發程序樓主到時候分享下，學習學習。
0
回復
lkings
LV.6
29
2021-04-09 13:25
@lihui710884923
今天繼續分享一、單片機模塊單片機的最小系統電路如下[圖片]單片機采用目前漲價最厲害的STM32F103C8T6.正品在60元RMB復位電路，晶振電路，單片機就不一一說明了二、實時時鐘模塊1.實時時鐘芯片采用PCF8563,簡單介紹大工作電壓范圍1.0-5.5V;低休眠電流典型值為0.25A（VDD=3.0V，Tamb=25）;400KHz的I2C，總線接口VDD=1.85.5V時;可編程時鐘輸出頻率為32.768KHz1024Hz32Hz1Hz;報警和定時器;內部集成的振蕩器電容、片內電源復位功能、掉電檢測器;I2C總線從地址讀0A3H，寫0A2H;開漏中斷引腳電路如下[圖片]2.注意的地方，PCF8563實時時鐘高精度調整方法就是芯片第一腳的晶振匹配電容在15pF～21pF之間調整（相對于5ppm精度的32768Hz晶振），15pF電容時時鐘頻率略偏高，21pF電容時時鐘頻率略偏低。方法：.設置PCF8563時鐘輸出有效（CLKOUT），通過微調C5達到輸出頻率為32.768KHz。
期待看到PCB,這些元件都是自己可以貼的嗎?還是要找外面機構來做.
0
回復
2021-04-10 09:24
@lkings
期待看到PCB,這些元件都是自己可以貼的嗎?還是要找外面機構來做.
我自己手工焊接的
0
回復
2021-04-10 14:41
@奮斗的青春
萬年歷的開發程序樓主到時候分享下，學習學習。
萬年歷網上太多例程了
0
