研究電調是如何讓無刷電機發聲的

最近對無刷電機的FOC控制比較感興趣，在研究FOC之前，我接上了大疆的420LITE。

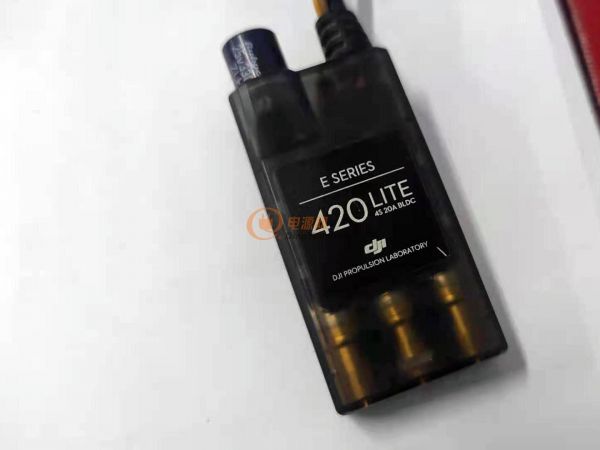

▲本次測試的電調

由于沒有接PWM信號，此時的電機是停止的，并且有間歇提示音。于是我接上了示波器的3個探頭。幸虧我現在有4通道示波器了，雙通道還真搞不定。這篇文章旨在記錄下測試數據，方便以后開發時借鑒。

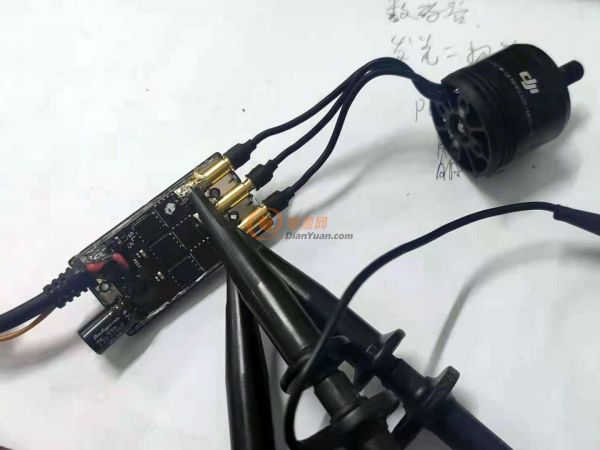

▲3相輸出使用示波器3個探頭

首先使用示波器滾屏功能看一看聲音間歇規律。通過波形可以看出，聲音是報警410ms,間歇120ms。

▲間歇報警

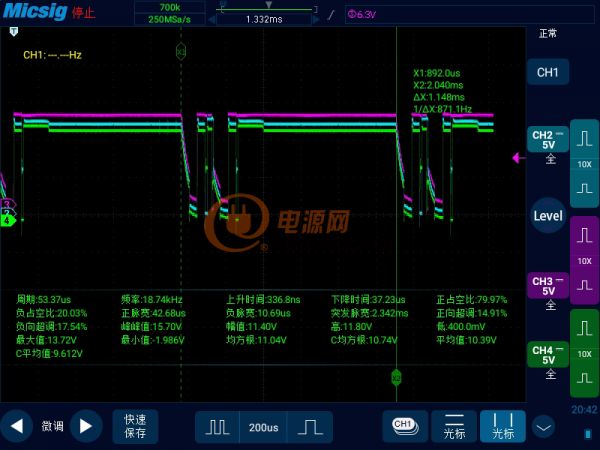

下面看一下聲音的頻率。大約870Hz左右。800Hz是中低音的分頻點,所以這是一個中頻信號，人耳聽著并不刺耳。

▲聲音頻率870Hz

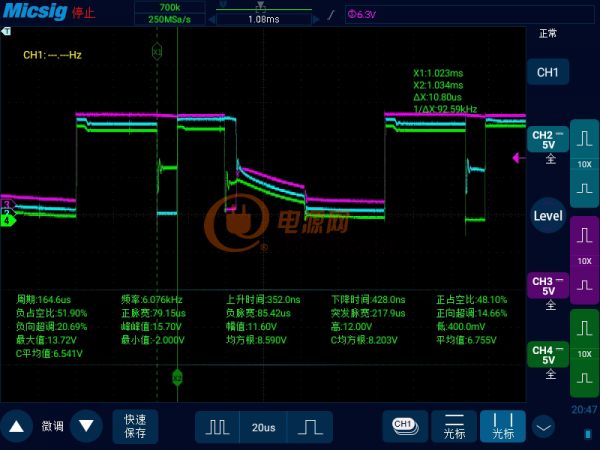

我好奇的是電機并沒有轉到，那看看三相是如何工作的呢？我繼續放大波形。首先紫藍通電10us,再反向通電6us,最后紫綠通電10us。這也可能是矢量算法。后面等我研究完FOC控制算法后再告訴大家。

▲電機的3個線圈電壓波形

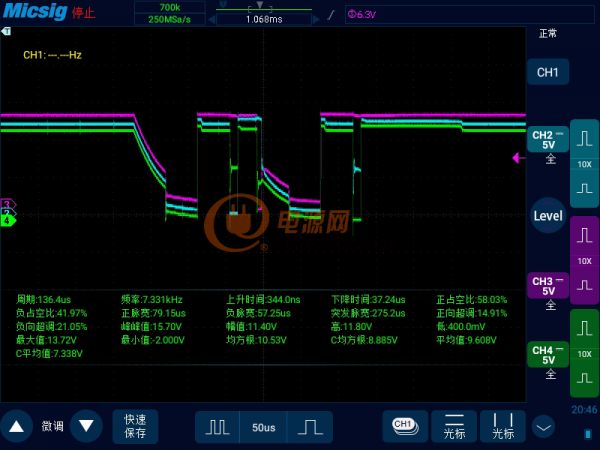

▲一個完整的信號周期

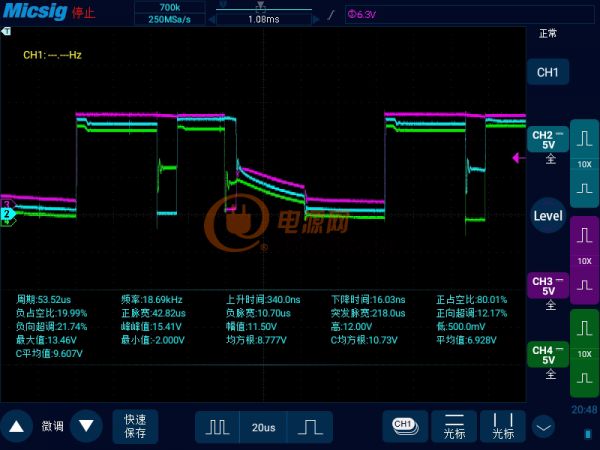

▲一個完整信號的放大圖

全部回復(33)
正序查看
倒序查看
ltjltjltj
LV.1
2
2021-03-13 09:27
這個技術可以,把蜂鳴器都省了
0
回復
2021-03-13 11:51
@ltjltjltj
這個技術可以,把蜂鳴器都省了
昨天想了想，之所以音頻定在870Hz，可能還是因?yàn)殡姍C(jī)外殼太重，頻率高了不容易響。
0
回復
2021-03-14 18:57

根據大疆的MOS驅動封裝，找到一個封裝一樣的芯片，引腳兼容，用于分析。這個芯片就是MIC4604,半橋驅動。

當電機去掉后，只有B相有高電平脈寬。

CH4為HI腳電平，CH1為HS腳電平。CH1的斜坡是上下管懸空的自放電。突然變到0是因?yàn)榇藭r(shí)下管給了一個200nS加速放電脈寬。同時，這個下拉能給自舉電容很好的充電。為B通道變高提供條件。

其他兩相只有下管有對應脈沖（測量的LI）。脈沖寬度10uS。

0
回復
2021-03-14 19:50

最后總結：可以用一幅圖表示出來。

1
回復
2021-03-15 17:58
@雅兄
最后總結：可以用一幅圖表示出來。[圖片]
很實用的帖子
0
回復
XHH9062
LV.9
7
2021-03-20 20:42
可以哇，還沒接觸過電調部分，跟大佬學習
0
回復
2021-03-20 21:12
電調看著沒多少東西，細研究起來大有學問，漲知識！
0
回復
飛翔2004
LV.10
9
2021-03-22 17:21
@雅兄
最后總結：可以用一幅圖表示出來。[圖片]
有沒有FOC控制的資料，學習下。。。
0
回復
2021-03-23 07:48
@飛翔2004
有沒有FOC控制的資料，學習下。。。

有一個開源的套件可以了解一下：ODvrve。




這是原理圖：


/upload/community/2021/03/23/1616457165-82993.pdf


源代碼我還在看，用到的知識有C++，F(xiàn)reeRTOS,usb總線,CAN總線,STM32F405，矢量算法等，后面幾個我也是剛接觸，讀起來很吃力。編譯環境也全是開源的GCC編譯器，略微懂一點LINUX及Markfile會好很多。正如8樓所說，知識點太多，研究起來大有學問，研究會了在嵌入式界也算可以了。


0
回復
2021-03-23 11:35
4通道示波器是個好東西，分析的比較全面，可惜我只有2個通道的，看來工具還是很重要的。
0
回復
www297743
LV.1
12
2021-03-23 15:29
工具不齊，可以想辦法到辦公室去搞啊，公司的東西應該比較齊全的
0
回復
zhanceshen
LV.2
13
2021-03-23 21:35
感謝樓主的精彩分享，電調應用還是很廣泛的，學習了
0
回復
k6666
LV.9
14
2021-03-24 14:51
@雅兄
有一個開源的套件可以了解一下：ODvrve。[圖片][圖片][圖片]這是原理圖：/upload/community/2021/03/23/1616457165-82993.pdf源代碼我還在看，用到的知識有C++，F(xiàn)reeRTOS,usb總線,CAN總線,STM32F405，矢量算法等，后面幾個我也是剛接觸，讀起來很吃力。編譯環境也全是開源的GCC編譯器，略微懂一點LINUX及Markfile會好很多。正如8樓所說，知識點太多，研究起來大有學問，研究會了在嵌入式界也算可以了。
樓主到時候看完源代碼給普及下電調的算法，學習下，靜候更新。
0
回復
boy59
LV.9
15
2021-03-24 16:46
@雅兄
有一個開源的套件可以了解一下：ODvrve。[圖片][圖片][圖片]這是原理圖：/upload/community/2021/03/23/1616457165-82993.pdf源代碼我還在看，用到的知識有C++，F(xiàn)reeRTOS,usb總線,CAN總線,STM32F405，矢量算法等，后面幾個我也是剛接觸，讀起來很吃力。編譯環境也全是開源的GCC編譯器，略微懂一點LINUX及Markfile會好很多。正如8樓所說，知識點太多，研究起來大有學問，研究會了在嵌入式界也算可以了。
嵌入界…… 學習了！
0
回復
2021-03-25 08:27
@k6666
樓主到時候看完源代碼給普及下電調的算法，學習下，靜候更新。

新唐的M483開發板已買，M4F核，STC32F405現在太貴了。


1
回復
yujunice
LV.5
17
2021-03-25 11:38
@zhanceshen
感謝樓主的精彩分享，電調應用還是很廣泛的，學習了
電機發聲原理，那一個是正確的啊？1,由于線圈上通電后，定子鐵芯中的硅鋼片受到磁場的作用力，會向一個方向運  動;當電斷掉后，硅鋼片又會回到原來的位置，如此以一定的頻率通電斷電、硅鋼片就會往復振動，當振動頻率在20Hz~ 20000Hz內時，就會發出人耳能聽到的音頻了  2,另一種理論認為，發出聲音的是振動的轉子:我們在用手去轉動無刷電機轉子  的時候，是不是有明顯的一格格的感覺? 從第章的分析知道， 磁路總是傾向與走磁阻最小的通路，所以轉子在平時靜止時的位置，肯定是磁阻最小的位置，如果你用手去撥動轉子，等于打破了原來的平衡，肯定要受到阻力，轉子總是傾向于回到它原來磁阻最小時的位置。因此，如果對線圈通電，轉子受力會向一個方向運動;若通電時間很短，當斷電時，轉子又會回到它原來的平衡位置，如此也能造成振動效果而發出聲音。
0
回復
2021-03-26 15:27
@yujunice
電機發聲原理，那一個是正確的??？1,由于線圈上通電后，定子鐵芯中的硅鋼片受到磁場的作用力，會向一個方向運  動;當電斷掉后，硅鋼片又會回到原來的位置，如此以一定的頻率通電斷電、硅鋼片就會往復振動，當振動頻率在20Hz~20000Hz內時，就會發出人耳能聽到的音頻了  2,另一種理論認為，發出聲音的是振動的轉子:我們在用手去轉動無刷電機轉子  的時候，是不是有明顯的一格格的感覺?從第章的分析知道，磁路總是傾向與走磁阻最小的通路，所以轉子在平時靜止時的位置，肯定是磁阻最小的位置，如果你用手去撥動轉子，等于打破了原來的平衡，肯定要受到阻力，轉子總是傾向于回到它原來磁阻最小時的位置。因此，如果對線圈通電，轉子受力會向一個方向運動;若通電時間很短，當斷電時，轉子又會回到它原來的平衡位置，如此也能造成振動效果而發出聲音。
電調的話，主要是FOC算法，對于stm32單片機來說非常占優勢，單片機是C語言吧，用了實時操作系統
0
回復
2021-03-27 16:57
@lihui710884923
電調的話，主要是FOC算法，對于stm32單片機來說非常占優勢，單片機是C語言吧，用了實時操作系統
ODrive用的是C++。占用ROM比較多。
0
回復
dy-nrX3Dmeb
LV.1
20
2021-03-31 11:29
有沒有foc的資料
0
回復
2021-03-31 14:06
樓主使用的普通探頭還是差分
0
回復
2021-03-31 14:07

大疆的電調好像是正玄波需要配合他的電機才有效率，普通電調是矢量的

0
回復
2021-03-31 17:22
@沉沒成本
樓主使用的普通探頭還是差分
普通探頭，電壓才12V。
0
回復
2021-03-31 17:35
@沉沒成本
大疆的電調好像是正玄波需要配合他的電機才有效率，普通電調是矢量的
現在還沒研究工作的波形，等我找個接收機再試試
0
回復
2021-04-01 09:58
@dy-nrX3Dmeb
有沒有foc的資料
ODrive了解一下
0
回復
iszjt
LV.5
26
2021-04-01 11:17
一種理論認為，是由于線圈上通電后，定子鐵芯中的硅鋼片受到磁場的作用力，會向一個方向運動；當電斷掉后，硅鋼片又會回到原來的位置，如此以一定的頻率通電斷電、硅鋼片就會往復振動，當振動頻率在 20Hz~20000Hz 內時，就會發出人耳能聽到的音頻了
0
回復
1260086278
LV.2
27
2021-04-01 13:42
請教一下，能否降低噪音呢？我有一個大疆無人機，都很好就是感覺噪音有點大
0
回復
2021-04-01 14:29
@雅兄
新唐的M483開發板已買，M4F核，STC32F405現在太貴了。[圖片]
謝謝樓主，學習了。為何要用M4 core的芯片啊？是因?yàn)樾枰玫礁↑c(diǎn)運算嗎？
0
回復
2021-04-02 09:26
@雅兄
現在還沒研究工作的波形，等我找個接收機再試試
不用接收機，PWM波就可以驅動
0
回復
2021-04-02 15:09
@雅兄
普通探頭，電壓才12V。
普通探頭直接測不接地線？
0
回復
2021-04-02 15:10
@1260086278
請教一下，能否降低噪音呢？我有一個大疆無人機，都很好就是感覺噪音有點大
跟轉速和槳葉有關
