反激式開關電源紋波過大如何改善

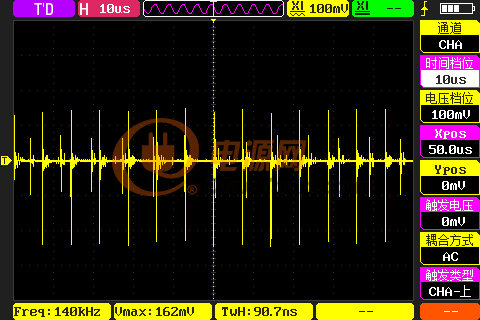

輔助電源用UC3843，輕載測試紋波過大可達200mV

該從哪里改善？

全部回復(8)
正序查看
倒序查看
lkings
LV.6
2
2021-03-05 11:30
是不是進入了間歇模式了？
0
回復
zdr665
LV.4
3
2021-03-05 13:50
原理圖不夠清晰??！  輸出二極管電解電容濾波后加個電感再加個電容一般就能解決了
0
回復
2021-03-05 14:23

探頭干擾，

輸出端加了濾波電容沒？

0
回復
2021-03-06 22:20
增大輸出濾波電容試下，看是否有改善，另如E版所說，校準下探頭
0
回復
hylylx
LV.9
6
2021-03-08 08:33
你這不是紋波
0
回復
2021-03-09 16:43
這個電源脈寬忽大忽小，工作狀態不穩定，必須先解決這個問題
0
回復
jacking1
LV.3
8
2021-03-09 23:02
這個不是紋波，示波器探頭上加個瓷片電容再測
0
回復
2021-03-10 15:13
示波器拾去了開關脈沖
0
回復
