開關電源uc3842仿真不能夠啟動

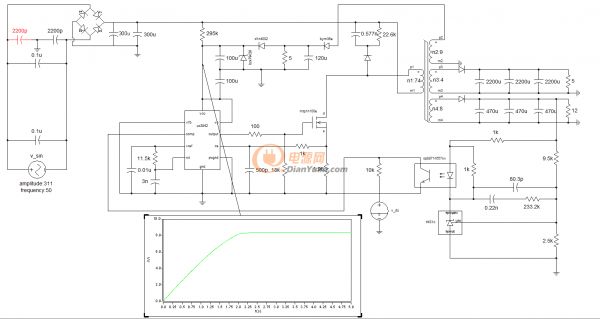

各位大佬，請教一下有關基于UC3842的開關電源的問題，麻煩大佬們幫我看看我這個VCC的啟動電壓為什么最高只能到8V多，我應該怎么修改參數呢。我設計的是176~264V輸入，一路12V/1A輸出和1路5V/1A的反激開關電源，感激不盡！

Uc3842.rar

全部回復(5)
正序查看
倒序查看
2021-02-25 14:28
這個要有變壓器資料 另外就是 高壓?jiǎn)?dòng)電阻 一般要1206的2顆
0
回復
OgataRina
LV.1
3
2021-02-25 17:19
@朝陽之星
這個要有變壓器資料另外就是高壓?jiǎn)?dòng)電阻一般要1206的2顆
根據計算分析，我變壓器擬采用EER型，規格為EER28，磁芯有效面積Ae=82.1mm2，氣隙寬度計算得到0.2mm。
0
回復
2021-02-26 08:07
@OgataRina
根據計算分析，我變壓器擬采用EER型，規格為EER28，磁芯有效面積Ae=82.1mm2，氣隙寬度計算得到0.2mm。[圖片]

VCC線路中那個穩壓管多大的

0
回復
2021-02-26 12:35
把Vcc處的穩壓管去掉，靠穩壓管右邊的二極管改為10歐姆左右的電阻。兩顆100uF的電容去掉，改為47uF。否則充電時間太長，規定時間內達不到閾值電壓的話，就停振了哇。
0
回復
lkings
LV.6
6
2021-02-26 13:42
@撇微主.CN
把Vcc處的穩壓管去掉，靠穩壓管右邊的二極管改為10歐姆左右的電阻。兩顆100uF的電容去掉，改為47uF。否則充電時間太長，規定時間內達不到閾值電壓的話，就停振了哇。
旁邊還有個5R的電阻也取消,不然你的二極管改為電阻后,分壓就很小了,更啟動不了.圖紙看起來不少問題.~~~~
