其實麥科信的示波器我是第二次買了，第一次是給公司購買的，自己試用了幾天，良好的操作設計令我嘆為觀止，現在國產的東西做的真是越來越好了。另一個原因是今年我想好好做幾款電源產品，沒有4通道的話，測試會非常麻煩。另外這一臺選擇的型號是STO1104E，存儲深度是70M，這對電源開發來說也比較友好。

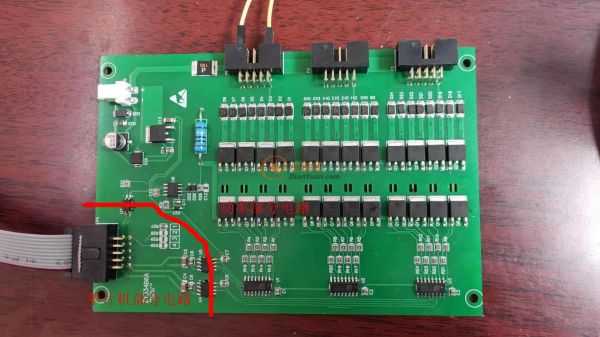

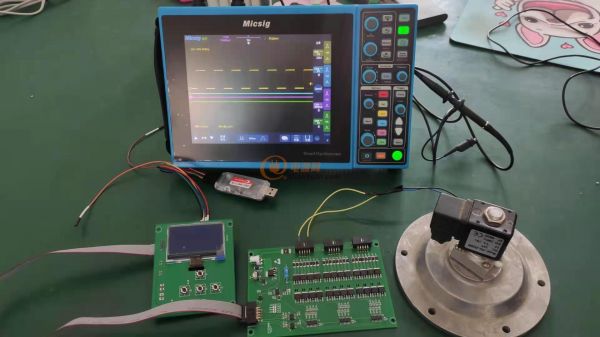

這幾天手頭剛好有個項目，可以拿這個大玩具練練手。項目如下圖，是一個脈沖控制器，分為主板和功率板兩部分。

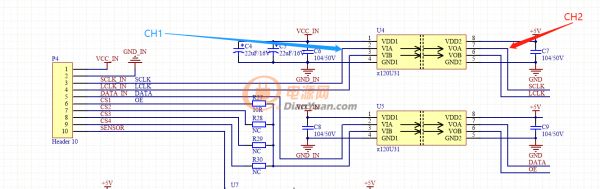

功率板輸出是用74HC595級聯的，信號通過電磁隔離芯片隔離。為了提高運算速度，我把單片機振蕩倍頻到了50兆赫茲。然而問題出現了，由于隔離芯片速率的問題，單片機相對于它來說速度太快，隔離芯片反應不過來。

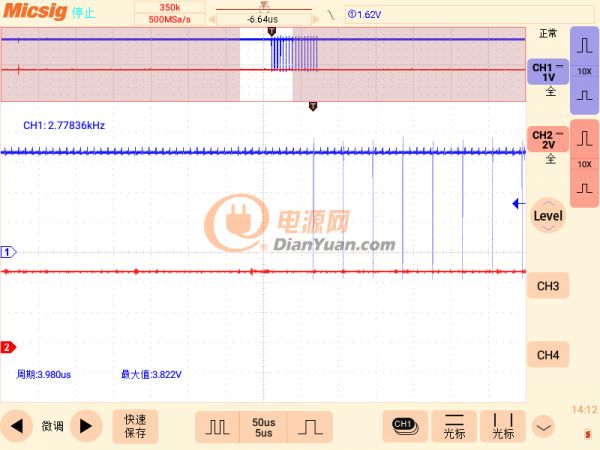

實際測試的波形如下所示，1通道為單片機輸入信號，2通道為輸出信號。可見輸出并沒有跟隨輸入。

有朋友應該問了，波形圖片為什么反色保存呢？那是因為保存成反色可以使打印的時候節省墨水耗材，同時打印到紙上看的更清晰，不會變成一坨黑黑的圖片。

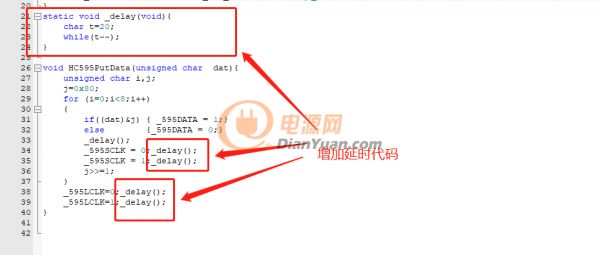

知道了問題所在，我開始改寫代碼，增加延時函數，如下圖所示，剛開始延時值t是100，通過調整到隔離芯片能跟隨輸入為止，同時多增加一點時間，用于芯片兼容。

增加后的波形如下圖所示。74HC595芯片輸出正常了。

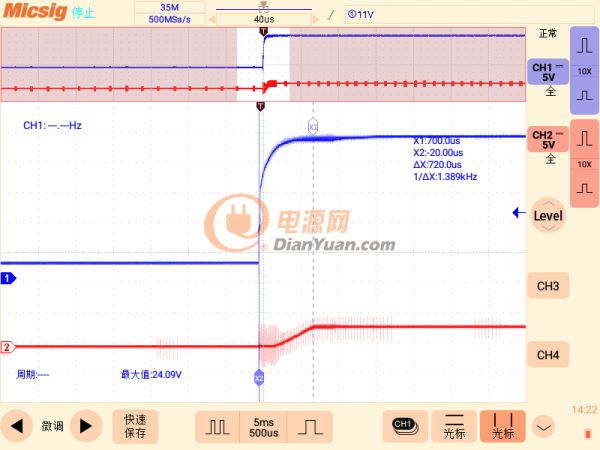

下圖是我通過DCDC電路測試的存儲深度，2通道同時打開是每通道35M個點，通過ZOOM鍵查看全局波形變化和波形細節。通過光標測試出電壓啟動時間為720uS（光標通過觸摸屏滑動控制，很是方便）。

好了，今天工作完美結束，晚點客戶會過來拿樣品，先看會視頻吧！
