求大神幫忙分析一下，測一個AC-DC的適配器的紋波電壓及噪聲，5V5A，波形很怪

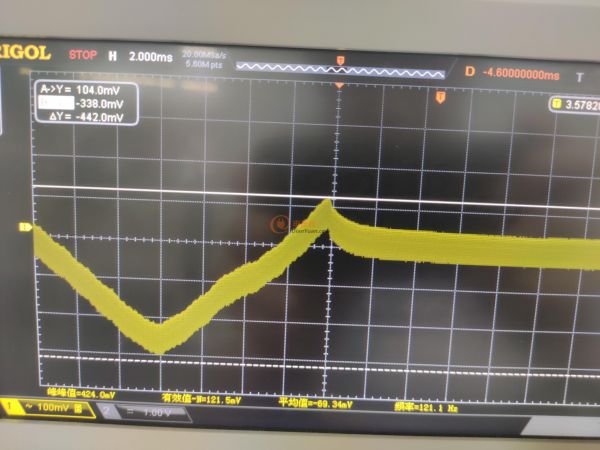

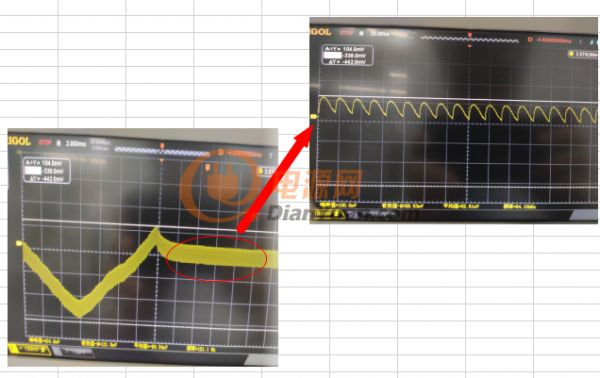

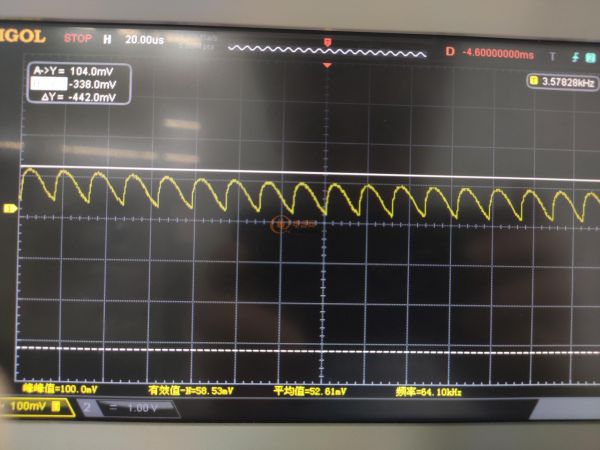

測試了一個適配器的紋波和噪聲，竟然有四百多mV，請各位老司機幫忙分析一下這波形問題點在哪，感謝

測試條件：示波器帶寬限制設置為20MHz,輸入耦合方式設置為交流耦合。電源適配器輸出端連接電子負載，輸出端并聯一顆 0.1uF 的陶瓷電容和一顆 10uF 的電解電容，示波器探頭使用接地彈簧進行測試

全部回復(8)
正序查看
倒序查看
2021-02-23 18:39

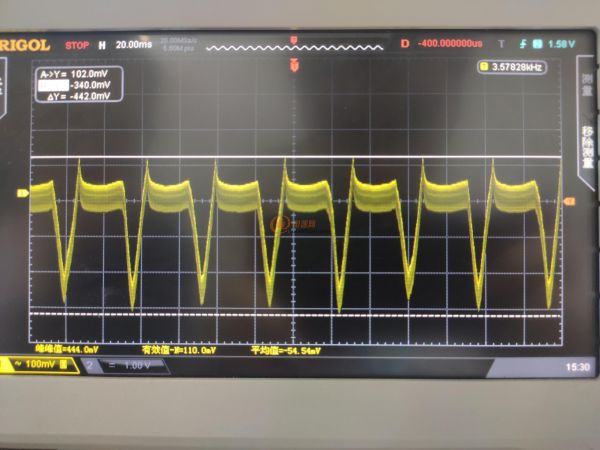

測試另一個適配器的波形：

0
回復
2021-02-24 19:39
示波器探頭測試位置是在電容的引腳上吧？
0
回復
2021-02-25 16:32
@電源DIY_無風無雨
示波器探頭測試位置是在電容的引腳上吧？

是的，接在輸出端位置，并聯兩個電容連接在負載上

0
回復
2021-02-25 17:14

看不到你的詳細條件，如果排除電容問題，就要考慮環路問題，你可以試一下

0
回復
2021-02-26 08:42
@dy-WEF3KSLa
測試另一個適配器的波形：[圖片][圖片][圖片][圖片]

1，架構是PSR+同步整流嗎？

2，異常紋波，是所有負載段都有，還是只是某一些負載段？



0
回復
2021-03-01 14:29
@愛俊俊真是太好了
1，架構是PSR+同步整流嗎？2，異常紋波，是所有負載段都有，還是只是某一些負載段？
這個是外購的適配器。板上有光耦，應該就不是PSR了吧？這個是輸出滿載的異常紋波，空載的時候就好一些
0
回復
2021-03-01 14:30
@duchangren2014
看不到你的詳細條件，如果排除電容問題，就要考慮環路問題，你可以試一下

請問指的是哪些條件？

0
回復
david_wy
LV.3
9
2021-03-13 22:19
很明顯是初級電容小了，看230V是不是好很多
0
