工頻正弦波逆變器

J1

J2

J3

J4

J5

J6

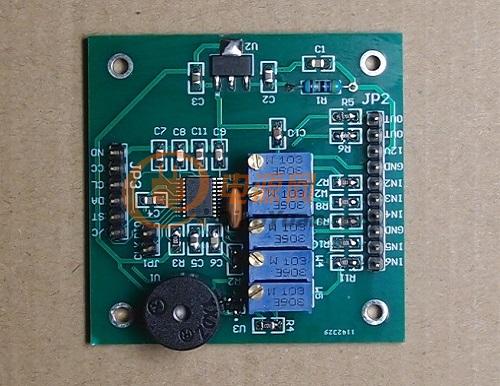

主板原理圖:stm32f030f4_50Hz.pdf

驅動板原理圖:IR2104.pdf

K1至PA9

全部回復(7)
正序查看
倒序查看
hk65332
LV.1
2
2020-11-25 18:21
.
0
回復
hk65332
LV.1
3
2020-11-25 18:24
@hk65332
.
.

0
回復
2020-11-25 20:32
具有實用價值了嗎
0
回復
hk65332
LV.1
5
2020-11-25 21:56
@zhiyiyunmeng
具有實用價值了嗎

具有實用價值了嗎。。。。。。。。。。。。。。。你認為沒有實用價值?工頻型波型好(初次級隔離,高頻成分過濾比較容易干淨),過載能力強、耐用,做好了隨時用一世。

當然成本較高,這在500W或以下并不明顯,而家用一般500W夠用,因電池不便宜且有壽命的,用環型變壓器或R型變壓器靜態電流也可做到很小。我肯定用R+工頻。

當然中大功率還是高頻機成本低(也得閉環電路優勢才明顯)。所以我認為做逆變最好高低頻全做,各有優點。

0
回復
ruohan
LV.9
6
2021-01-07 16:23
@hk65332
具有實用價值了嗎。。。。。。。。。。。。。。。你認為沒有實用價值?工頻型波型好(初次級隔離,高頻成分過濾比較容易干淨),過載能力強、耐用,做好了隨時用一世。當然成本較高,這在500W或以下并不明顯,而家用一般500W夠用,因電池不便宜且有壽命的,用環型變壓器或R型變壓器靜態電流也可做到很小。我肯定用R+工頻。當然中大功率還是高頻機成本低(也得閉環電路優勢才明顯)。所以我認為做逆變最好高低頻全做,各有優點。

輸出OUT1,OUT2之間連個工頻隔離變壓器就能左成工頻的嗎,

有程序不,給看看,學習一下

0
回復
hk65332
LV.1
7
2021-01-10 01:34
@ruohan
輸出OUT1,OUT2之間連個工頻隔離變壓器就能左成工頻的嗎,有程序不,給看看,學習一下
請留下mail聯系.......
0
回復
ruohan
LV.9
8
2021-01-11 08:04
@hk65332
請留下mail聯系.......

403685638@qq.com
