1.方案名稱：【應征入伍】首發BP3368B做200W隔離高P無頻閃兩級恒流

2品牌：晶豐明源

3方案特點：

寬輸入電壓范圍 85VAC~305VAC

全電壓輸入下，滿載 THD<10%

集成 HV 高壓?jiǎn)?dòng)，啟動速度快

輸出電流基準精度±3%

OVP 精度高

BOOST 級單繞組電感

支持 PWM 和模擬調光信號，調光深度低至 5%， 且低端可關斷

FLYBACK 軟啟動功能

內置線電壓補償和負載補償

各種保護功能

 LED 負載開路/短路保護

 CS2 短路保護

BOOST 輸出過壓保護

輸入電壓欠壓保護

過溫保護

4特點功能： BP3368 是應用于中大功率LED照明的高性能兩級 架構恒流控制芯片，單芯片即可實現升壓PFC和隔 離FLYBACK恒流組合控制。BP3368可以在全電壓范 圍內實現高精度、高PF恒流輸出，并實現無頻閃 照明。

BP3368芯片控制的兩級開關電源都工作在電感電 流臨界導通和準諧振模式，從而實現更高的轉換 效率和更低的電磁干擾(EMI)。BP3368的BOOST升 壓級的功率電感可采用單繞組架構，同時集成了 高壓?jiǎn)?dòng)功能。后級的FLYBACK拓?fù)洳捎昧讼冗M(jìn)的 原邊采樣恒流算法，可實現優異的線性調整率和 負載調整率，同時省去了副邊反饋元件，簡化了 BOM數量和系統成本。

BP3368支持PWM和模擬調光信號，輸出電流是模擬 的，支持調光無頻閃的應用，調光深度低至5%且 可以關斷。

BP3368提供豐富的保護功能，保證電源設計的可 靠性。

BP3368采用SOP-16的封裝。

5應用范圍：LED 面板燈、格柵燈 ， LED 路燈

方案  資料++ + +++++郭生+++Q:3301086671

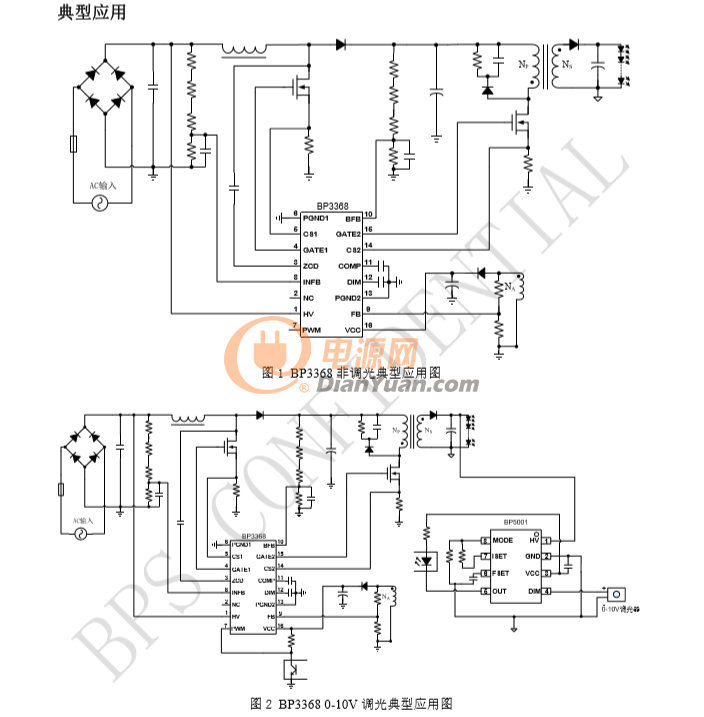

6原理圖：

7物料清單：
