一.方案名稱：帶 PWM 調光的線性降壓 LED 恒流驅動器 -OC7146

二.品牌：歐創芯

三.方案描述：

      OC7146是一種帶 PWM 調光功能的線性降壓 LED 恒流驅動器， 僅需外接一個電阻就可以構成一個完整的 LED 恒流驅動電路，調節該外接電阻可調節輸出電流，輸出電流范圍為 10~750mA。

     OC7146 內置90V/400 mΩ MOS。

     OC7146 內置過熱保護功能，可有效保護芯片，避免因過熱而造成損壞。

     OC7146 具有很低的靜態電流，典型值為60uA。

     OC7146 帶PWM 調光功能，可通過在DIM 腳加PWM 信號調節LED 電流。

     OC7146 采用ESOP8 封裝。外露散熱片接LED 腳。

    四.方案特點：

   1.內置90V/400 mΩ MOS

?2. 低靜態電流：60uA

?3.輸出電流：10mA 到750mA。

? 4.PWM 調光：最高頻率10KHz

? 5.輸出電流精度：±4%

? 6.內置過熱保護

? 7.VDD 工作電壓：2.5-6V應用

? 五.芯片封裝： OC7130 采用 ESOP8 封裝。外露散熱片接 LED 腳。

六.應用范圍：

      1.線性LED 照明驅動

      2.LED 手電筒、LED 臺燈、LED 礦燈、LED 指示燈等

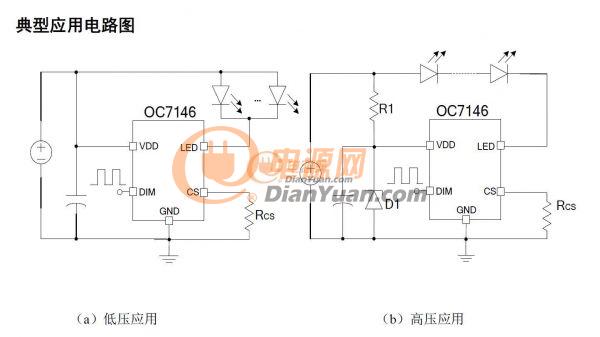

七.典型應用：

八、聯系方式：

QQ：:3400462929       電話：18126115420       李生

有原廠工程技術支持，可以提供方案資料和送樣測試，歡迎咨詢。
