車充輻射整改方法,車載充電器輻射整改的建議,車充輻射整改經驗,車充輻射整改問題

車充輻射整改方法:

      就我個人而言,車充輻射整改主要從三個方向考慮:

1.選用合適的車充芯片。芯片的啟動時間,頻率對輻射影響很大。

2.PCB板的layou

3.芯片外圍的抗干擾電路。

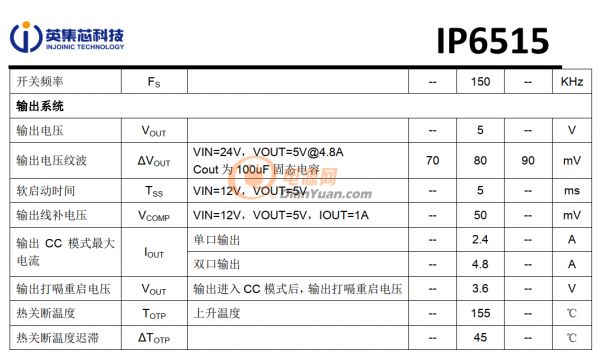

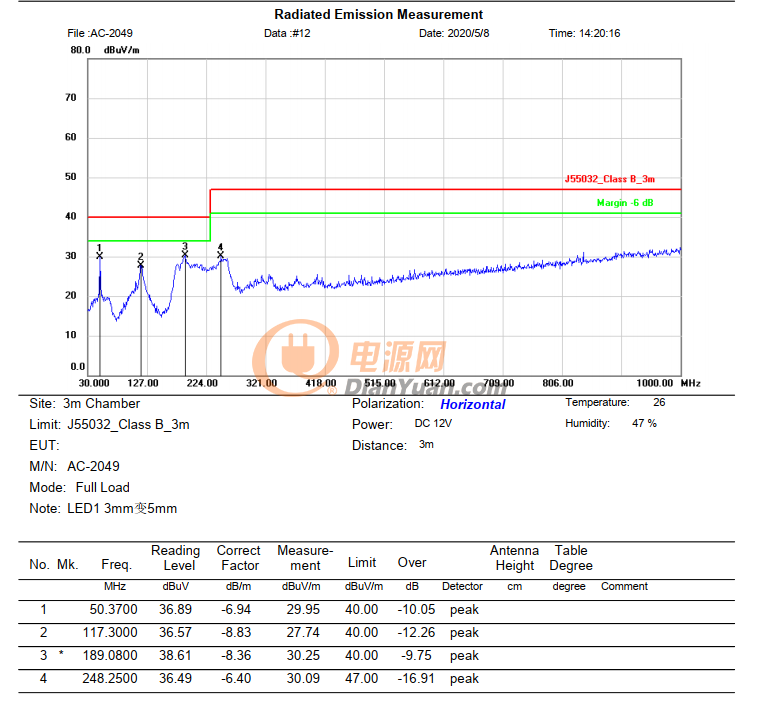

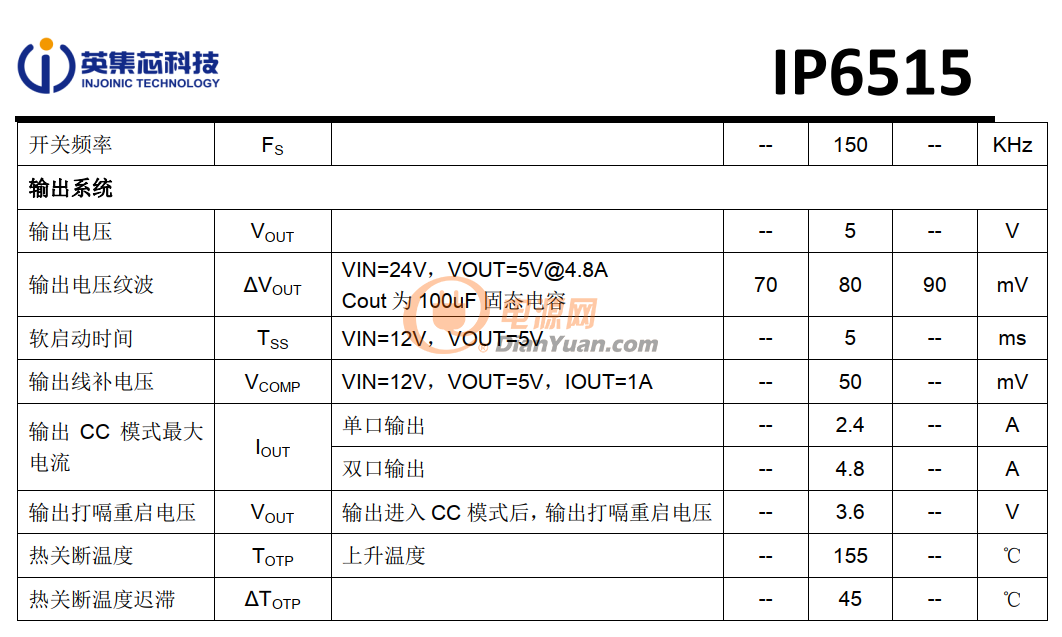

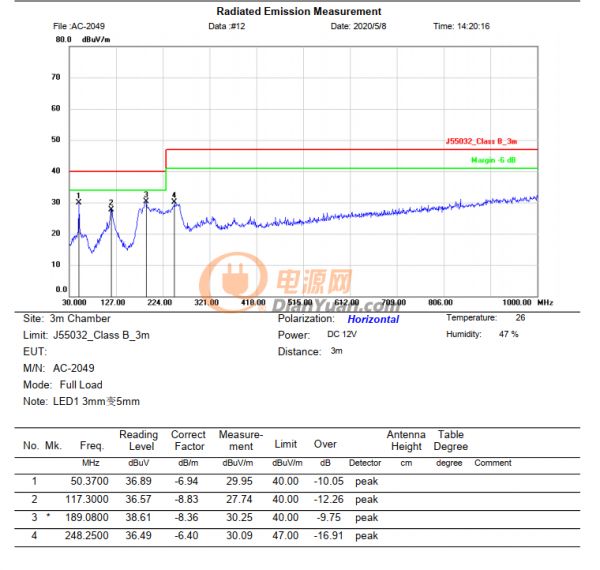

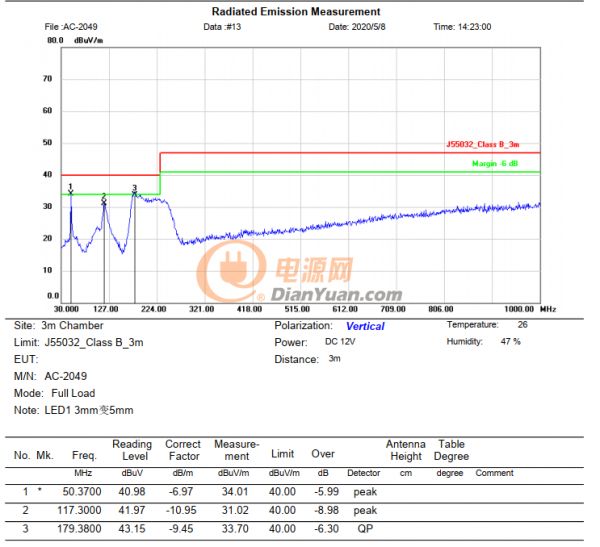

首先從芯片的選擇來考慮。芯片的啟動時間越快,越難整改。芯片的頻率越高,越難整改。芯片的啟動時間快,芯片內部的MOS管產生的尖峰,就越大,產生的di/dv越大。頻率越高,根據公式Xl=2π fL(Xl是感抗,π 是指圓周率, f指頻率,L電感量),當電感量一定時,頻率越高,感抗越大,引起的損耗越大。下面用英集芯的IP6515 和斯帕沃的NDP1460做對比一下。                                                                                                             1595246662(1)1595246822(1)                                                            從資料可以知道,英集芯的IP6515的MOS管啟動時間是5mS,斯帕沃的NDP1460啟動時間是250nS。同一塊PCB測試出來的數據完全不一樣。IP6515啟動時間慢,產生尖峰小,輻射效果好。 相反 NDP146啟動時間快,產生尖峰高,輻射效果差  。 如下圖。                                                         IP6515 水平IP6515垂直                                                                                                                                                                                                                                                                         上圖是英集芯的IP6515測試的輻射。

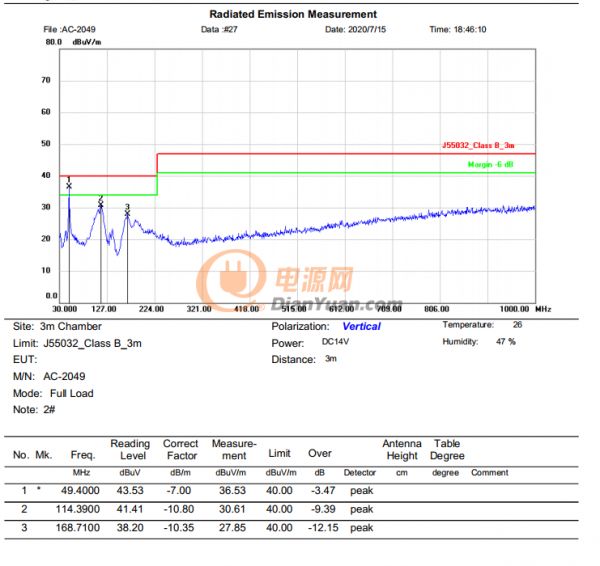

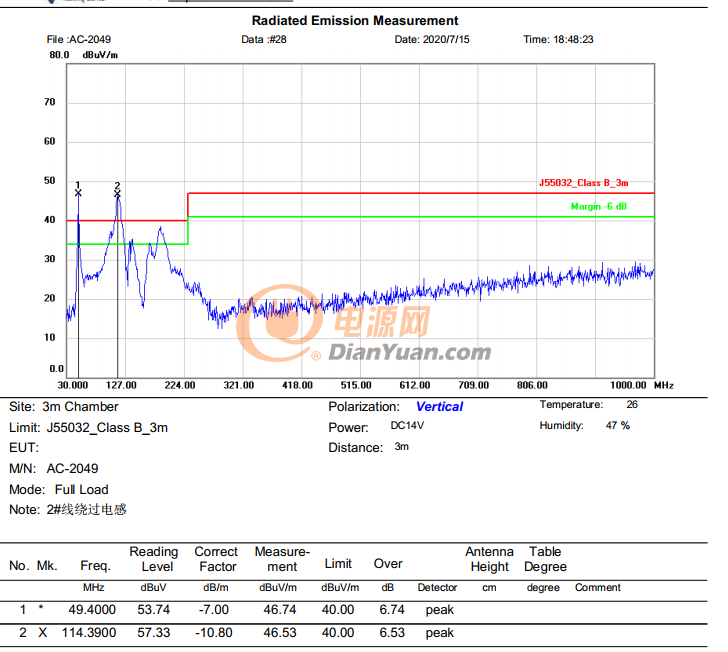

          下圖是斯帕沃的NDP1460測試出來的輻射

NDP1460 垂直NDP1460水平

                  由于時間關系。今天先更新到這,更多咨詢,請聯系!      電話和微信同號:13138816923  QQ:1921604501                                                      專業銷售車充IC,旅充IC,無線充IC,風扇IC,LED燈IC,PD,QC協議IC,MOS管,二極管,以及智能控制性單片機。
