一個充電管理,較為簡單,不用分什么幾大塊,一般“一大塊”就搞定了,這類IC很多,充電分三階段:開始為喚醒涓充(2.3V以下),中間為恒流直充(2.4-4.0),后段為恒壓浮充(4.0以上).最后達到4.2V時停止充電.
至于別的有什么“塊”,要看你的充電形式了,如果是AC、DC的,那就還要用到隔離式變壓電路了,一般用各種形式的開關電源,也可以用火牛.
另外,還有一種直接用于全電壓充電管理的,它的控制是直接在初級控制的,效率很高,但專用IC至今還沒有出現,都是用單片機.

現在知道是有充電管理和保護兩大塊了,使我表達的太不清楚,前輩給推薦個簡單的、成本比較低的一節鋰電池的充電管理電路吧!

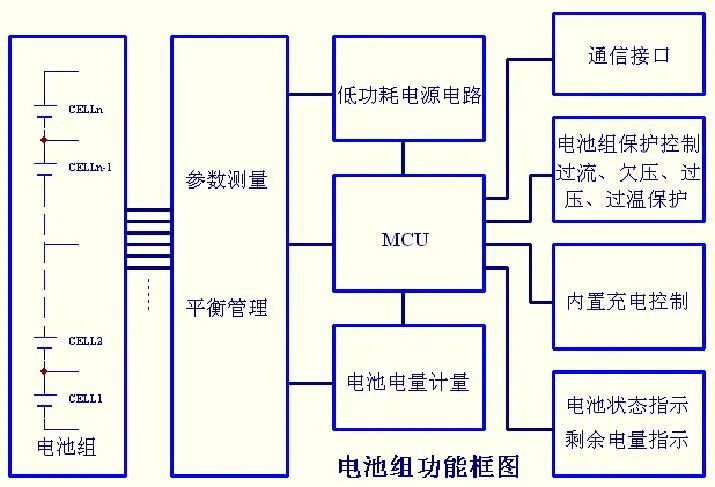

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/11261217595206.jpg');}" onmousewheel="return imgzoom(this);">

呵呵沒看清題,以為是“充電管理”,原來是“電池管理”,這就有戲啦

很詳細

前輩給的這個框圖是充電管理這塊吧,那能給我一個充電管理和電池保護連接到起的結構圖嗎?

這是完整的電池管理的,不只是充電管理的.
你無法看明白,實在遺憾.:)
它的功能包含有:
1、保護功能
2、平衡管理
3、狀態指示
4、電量計量
5、內置充電管理
6、通信
7、低功耗管理
8、后備態管理(未寫出,軟件實現)

"后備態管理"為何物?

象用于UPS的電池組即為后備態.
電池組在長期滿荷電態時壽命衰減極快,因此要進行后備態管理.

你意思是否自學習過程?

是指給備用電池定期充電,以彌補自放電池消耗嗎?

不是指自學習.

是為了延長電池使用壽命而進行的后備態管理.

azhu,
1,滿負荷電時,壽命衰減很快,是否有實驗數據?

2,沒有說出后備態管理的方法

后備態,難道是定期的learning?

azhu是高手,也許后備態管理是的技術難點,他不愿意多說而已.哎,最搞不懂的是azhu現在泡都不冒一下.

同理

這方面的電子元件.我們可以提供.也可以提供相應的技術資料和信息.

您做這個行業很多年,您說說,現在的人吹做多少串多大電流,沒見人說出過什么問題.這種做法是完全不負責任的,沒有一個方案出來是完善的.有些最基本的都沒搞清楚,真遺憾!
