東莞市惠海半導體有限公司是一家專業半導體芯片設計開發的高新技術企業，專注如一，精益求精”，現我司主要致力于推廣LED驅動IC，專注于低壓恒流LED驅動方面，憑借我司專業工程的開發能力及其豐富的工作經驗積累，可以為做dcdc低壓恒流驅動的客戶提供一系列應用方案。這么多年來，惠海半導體一直在觀察LED照明市場動態，會根據當時的LED照明市場專研研發生產新的IC，幫助很多客戶解決一系列調光驅動問題。

東莞市惠海半導體有限公司專業從事研發、設計、生產、銷售高品質、高性能、大功率、共陽極、65536級高輝度的DC-DC降壓型LED戶外亮化照明、洗墻燈、舞臺燈、點光源、智能家居照明 、景觀亮化照明 PWM調光/模擬調光/0-10V調光/DALI調光無頻閃恒流驅動芯片

HX6119是一款目前舞臺燈、智能家居照明、DMX512亮化照明、攝影照明市場最低成本方案，相比國外進口大品牌性?xún)r(jià)比更高、性能優越且調光效果較佳的爆款降壓恒流調光驅動器，可有效降低LED驅動成本，我們恒流調光IC搭配我司DMX512解碼IC可以實現65536級高輝度調光應用

HX6119是一款由惠海半導體推出的專業用于LED智能調光照明無頻閃應用解決方案的DC-DC BUCK降壓恒流驅動器，外圍元器件極少，調光效果好，共陽極，抗干擾強，易過EMC等特點

HX6119專業應用于中高端市場共陽極大功率LED舞臺燈光、帕燈、投光燈、洗墻燈、景觀燈照明、建筑照明調光應用，支持高頻調光，實現真正的無頻閃，支持65536:1調光比高輝度調光，可提供較佳完美的調光效果

HX6119是一款由惠海半導體研發推出的采用高端電流檢測模式的降壓恒流LED驅動器，是一款專門為L(zhǎng)ED普通照明市場以及LLED調光市場研發設計，解決了目前市面上眾多高端檢測的芯片調光效果差、無法達到65536級高輝度調光的困擾

HX6119是一款目前高端電流檢測模式市場上調光效果最好，成本最低，性?xún)r(jià)比最高的降壓恒流調光驅動器

HX6119是一款調光效果非常好、采用連續電感電流導通模式的降壓型 LED恒流驅動芯片，調光效果更好，性?xún)r(jià)比更高，成本更低

HX6119是一款連續電感電流導通模式的降 壓型LED恒流驅動器，用于驅動一個或多個LED 燈串

HX6119內置功率開關管，采用高端電流檢 測電路，支持PWM模式調光，輝度可達65536 級。

HX6119內置過溫保護電路，當芯片達到過 溫保護點進入過溫保護模式，輸出電流逐漸下 降以提高系統可靠性

HX6119采用的 恒流電路具有優異的負載調整率和線性調整率。

HX6119調光輝度65536級，可提供較佳完美的調光效果，共陽極架構，調光無頻閃，可應用于對調光效果要求高的調光照明燈具

HX6119工作電壓從4v 到 24v，提供可調的輸出電流，最大輸出電流可達到 1A。根據不同的輸入電壓和外部器件

HX6119 內置功率開關，采用高端電流檢測電路，以及兼容 PWM 和模擬調光的調光腳 DIM。當DIM 腳電壓低于 0.3v時輸出關斷，進入待機狀態。

HX6119內置過溫保護電路，當芯片達到過溫保護點進入過溫保護模式，輸出電流逐漸下降以提高系統可靠性。

HX6119采用專利的電路架構使得在低壓差工作時輸出電流無過沖，提高 LED工作壽命，

HX6119采用專利的恒流電路具有優異的負載調整率和線性調整率。

HX6119支持65536級高輝度調光，65536：1高輝度調光比，支持高輝高刷，調光頻率范圍1KHz-25KHz，調光頻率越高效果越好

抗干擾能力強、調光過程中無抖動、調光過程中電感無噪音，低亮調光時無抖動現象、獨特的抖頻技術，過認證容易

特點：

寬輸入電壓：4V~24V

封裝：SOT23-5

最大輸出電流：1.5A

可共陽極輸出

帶PWM調光功能

65536級高輝度調光

高效率：96%

優異的負載調整率和線性調整率

高端電流檢測

調光頻率范圍：1KHz-25KHz

滯環控制，無需環路補償

最高工作頻率：1MHz

電流精度：±3%

智能過溫保護

短路保護

低壓差無過沖

調光一致性好

抗干擾能力強

調光過程中無抖動

電感無噪音

應用領域：

臺燈、MR16射燈、

低壓 LED 射燈代替鹵素?zé)?

舞臺燈、洗墻燈、景觀燈、車燈、智能照明、臺燈等

H611系列產品選型：

HX6117  4-30V輸入，輸出電流1.8A 內置MOS管，ESOP-8封裝

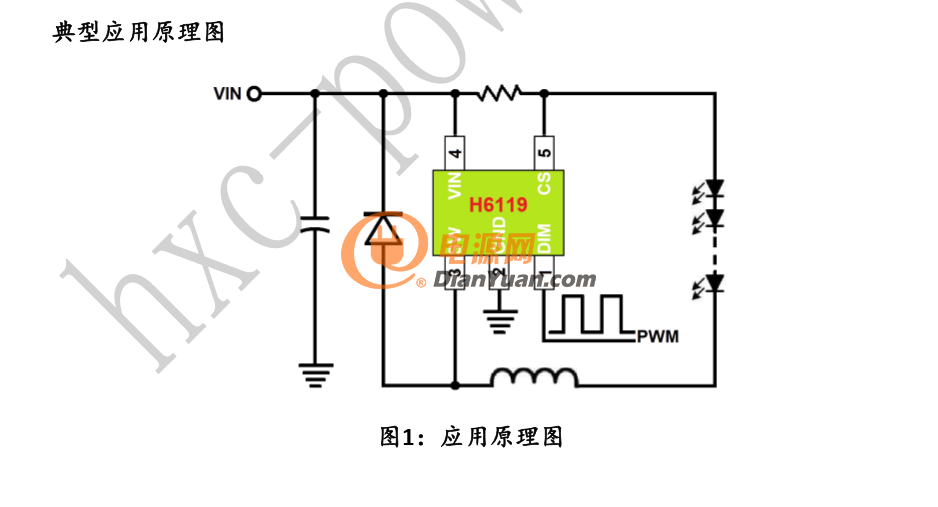

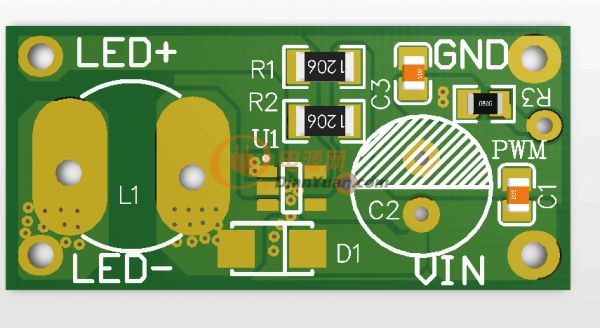

HX6118  4-30V輸入 ，輸出電流1.5A 內置MOS管 ，SOT89-5封裝HX6119  4-24V輸入 ，輸出電流1A  內置MOS管，SOT23-5封裝6119線路圖：H6119樣板圖：

樣品申請及聯系方式：

東莞市惠海半導體有限公司

邱女士

手機15322819532微信同步

 QQ:3007519876企業QQ

免費提供技術支持，免費提供DEMO測試及方案資料

東莞市惠海半導體有限公司誠邀廣大顧客朋友光臨指導學習，地址東莞市東城區鼎峰卡布斯國際廣場B座
