倍壓整流 電壓輸出

各位前輩你們好，在做高壓電源過程中遇到個提奇怪的問題，希望有經驗的前輩可以給些啟示，萬分感謝?。。?！

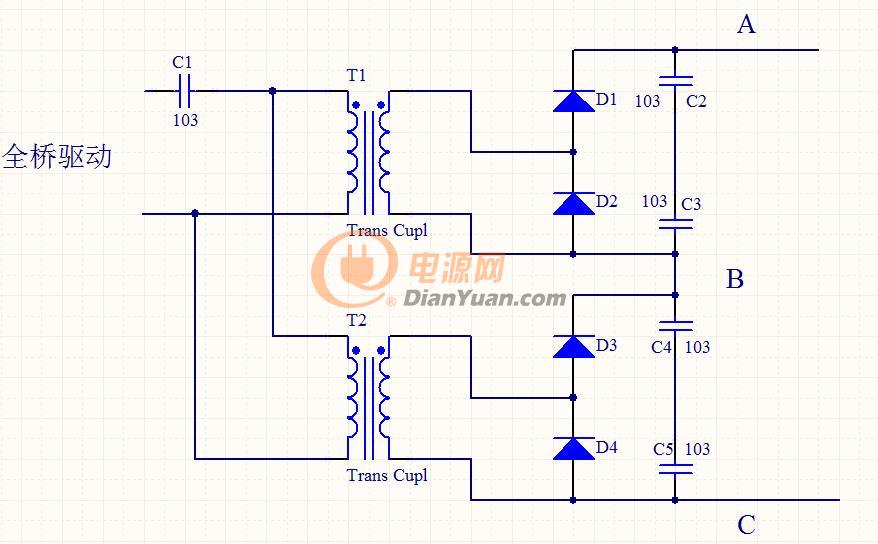

倍壓整理

如上圖所示，電源采用全橋電路拓撲，用了兩個變壓器初級并聯，次級橋式倍壓后串聯，按照原理兩個變壓器匝比都一樣，輸出VAB=VBC，VAB+VBC=VAC。實際實驗中小電壓輸入加電后，輸出AC兩端電壓234.9V，AB兩端電壓為244V，BC兩端電壓為-8.6V。

之后同樣的輸入條件，將B端斷開，單獨量AB、BC兩端電壓，兩端電壓相同都在120V左右。請問造成上述情況的原因有哪些？麻煩有經驗的大神們指點下，萬分感謝?。?！

全部回復(8)
正序查看
倒序查看
2020-01-13 15:27
改為全橋整流試試
0
回復
hylylx
LV.9
3
2020-01-14 08:41
你確定電路是這樣的？
0
回復
2020-01-14 13:57
電路畫錯了&實際也做錯了？變壓器另一端不是應該在兩個電容之間嗎？
0
回復
cetc_gzl
LV.1
5
2020-01-19 10:54
@乞力馬扎羅的雪
電路畫錯了&實際也做錯了？變壓器另一端不是應該在兩個電容之間嗎？
您好，非常抱歉，電路畫的時候疏忽畫錯了，實際連接過程是對的，變壓器次級兩端直接連到二極管和電容的中間
0
回復
cetc_gzl
LV.1
6
2020-01-19 10:55
@hylylx
[圖片]你確定電路是這樣的？
電路的變壓器次級畫錯了，實際過程中沒有接錯，接在了二極管和電容的中間
0
回復
cetc_gzl
LV.1
7
2020-01-20 08:51
目前，出現的現象是，負載變重了，就會出現一樓所描述的現象，當負載大于某一值時，上述描述現象消失，工作正常
0
回復
2020-01-25 01:11
@cetc_gzl
目前，出現的現象是，負載變重了，就會出現一樓所描述的現象，當負載大于某一值時，上述描述現象消失，工作正常

用示波器看波形，而不要用萬用表。先用波形證明你所說的現象吧。

另外，你的兩個變壓器的參數一致性如何？

通常來說，違背基本的物理定律的現象，都是實驗者自己犯了低級錯誤。

1
回復
Dew_Gao
LV.2
9
2020-01-30 21:02
好好檢查一下測量點，原則上除了峰值電流會大一些其他還好。
