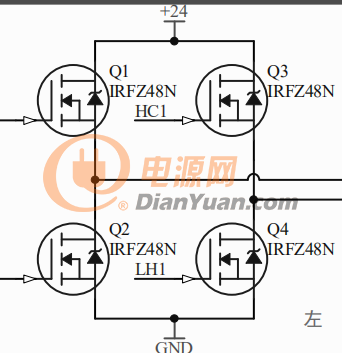

電路使用電荷泵驅動MOS管來控制半導體制冷和制熱。
在負載電流小時，系統正常工作。在負載電流大時，電荷泵電容電量不足以驅動MOS管。周期性的驅動失敗。
疑問：MOS管的負載電流會對柵極產生什么影響？

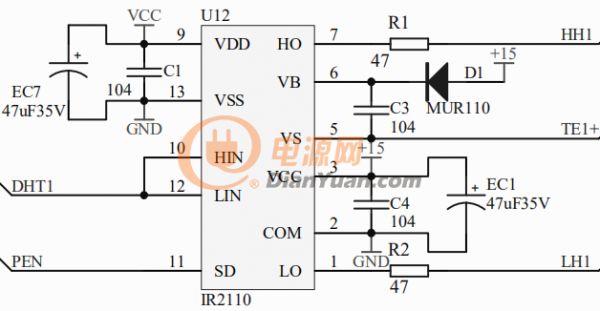

這種電路需要周期性的下管導通來給電容C3充電，使得C3上的電壓可以保持在欠壓保護點以上。
![O(G{~1KEB[@FK9T~WU$NQ]A](https://dianyuan-public.oss-cn-shenzhen.aliyuncs.com/community/2019/10/30/1572438173-58095.png?x-oss-process=image/watermark,g_center,image_YXJ0aWNsZS9wdWJsaWMvd2F0ZXJtYXJrLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzQwCg,t_20 "O(G{~1KEB[@FK9T~WU$NQ]A")
