求助，開關電源加重負載，MOS被擊穿
12V，3A，用UC3842設計的反激式開關電源，空載和輕載時輸出正常，加重負載到10歐時電感嘯叫，之后MOS管擊穿，MOS管周邊的電阻全部燒毀。嘗試過很多的方法，效果都不是很好。最后分析是是反饋環路的問題，補償沒有設置好，但是這塊內容查了很多資料講的都不是很詳細。小弟剛開始學習開關電源方面的知識，很多東西都不太了解，請各位大神幫助。
全部回復(12)
正序查看
倒序查看
期待答案，看這個帖子一定能學到東西@kq941208

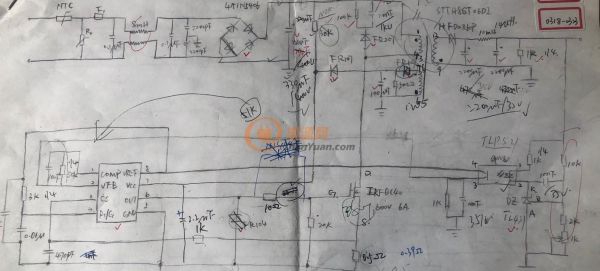

[圖片]這個是電路圖，手畫的有點凌亂。
已經用上431基準了，那么3842自帶的運放比較電路建議禁用，可以減少環路總的增益，提高控制電路的穩定性。
控制電路改造建議 1、禁用3842自帶的比較電路：3842的2腳接地，1腳對5腳接0.1uF電容，反饋光耦的3 腳4腳，直接對3842的1腳 5腳做拉低控制。
2、斜率補償，3842的3腳 4腳接入一個合適容量（百PF級別）的電容，比如加并一只470pF電容
