小功率環形逆變-帶整流負載削頂

制作的一款小功率30W工頻逆變器

輸入DC12V-輸出220VAC。

環牛輸入7.2AC - 輸出220AC。

空載波形沒問題。帶載感性負載沒問題。唯獨帶整流型負載波形會削頂。

空載波形如下：   輸入13VDC/空載整機功耗2.7W

IMG_20190722_135259

帶載整流負載波形如下：   負載平均功率10W左右，可以看到波形已經削頂了。如果我把負載輸入火線零線翻一下削頂就會在底部。

IMG_20190722_140237

一直調整LC還是沒有解決，不知道各位有沒有辦法。

全部回復(12)
正序查看
倒序查看
又忘了
LV.4
2
2019-07-22 16:32
終于審核通過了，自己來看看貼。
0
回復
又忘了
LV.4
3
2019-07-22 16:36
發現大家做的都是輸入24V以上的居多，而且都是大功率。本人發現7.2升220沒有輸入電壓高好做。但是我也是沒辦法，不知道是不是這個原因?qū)е聨лd時削頂。第一次做工頻逆變，之前都是做的高頻。
0
回復
又忘了
LV.4
4
2019-07-22 16:39

翻看你們貼子好久了，本來不想發帖。因?yàn)槲矣X(jué)得現在的好人可能太少了吧，再或者大家都很忙。再或者就算有人解答黃花菜都涼了，不過不試試怎么知道結果呢。哈哈靜等老師。

0
回復
又忘了
LV.4
5
2019-07-22 16:42

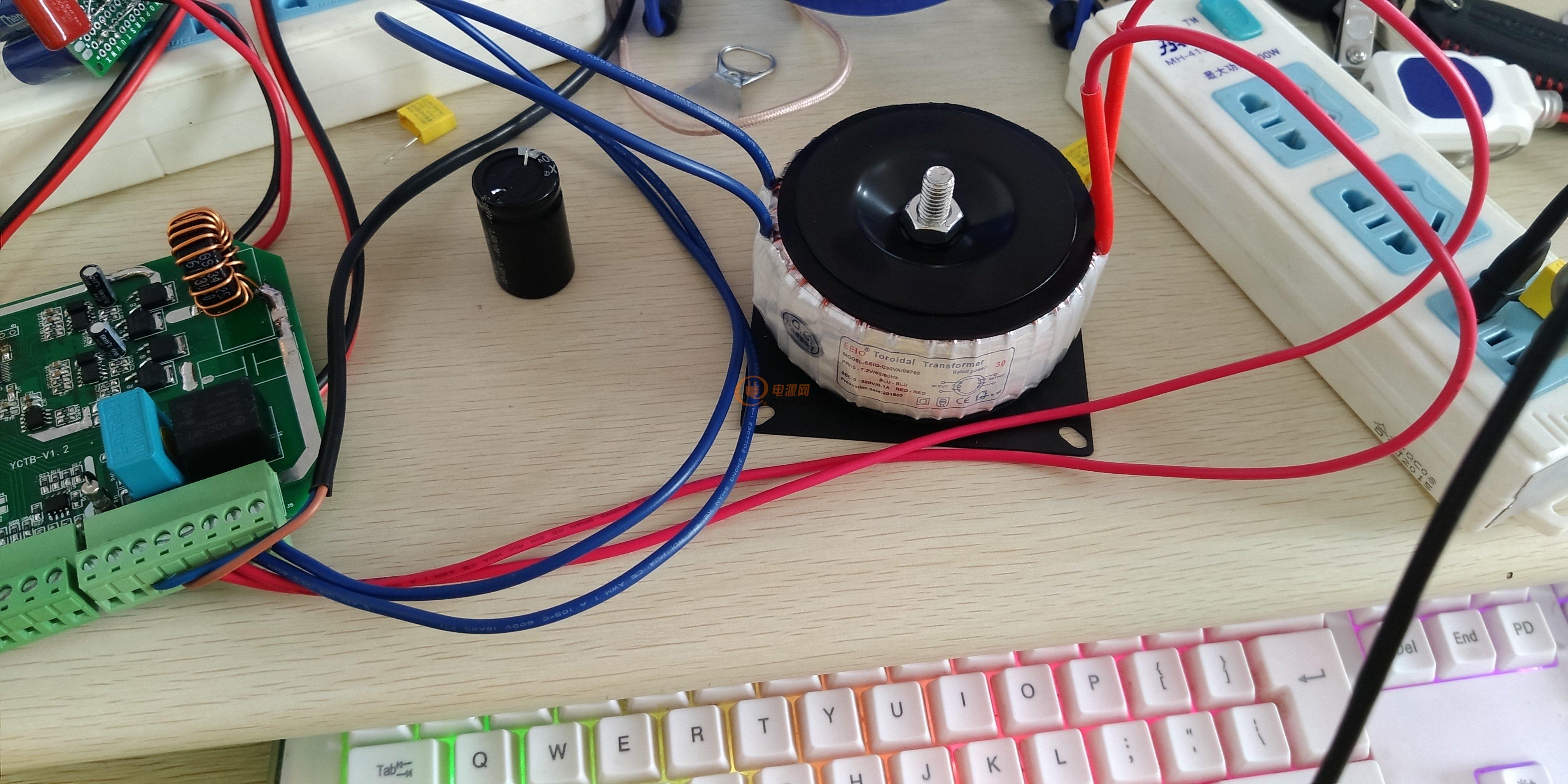

對了，說了這么多給大家看看板子。



0
回復
又忘了
LV.4
6
2019-07-22 16:43
@又忘了

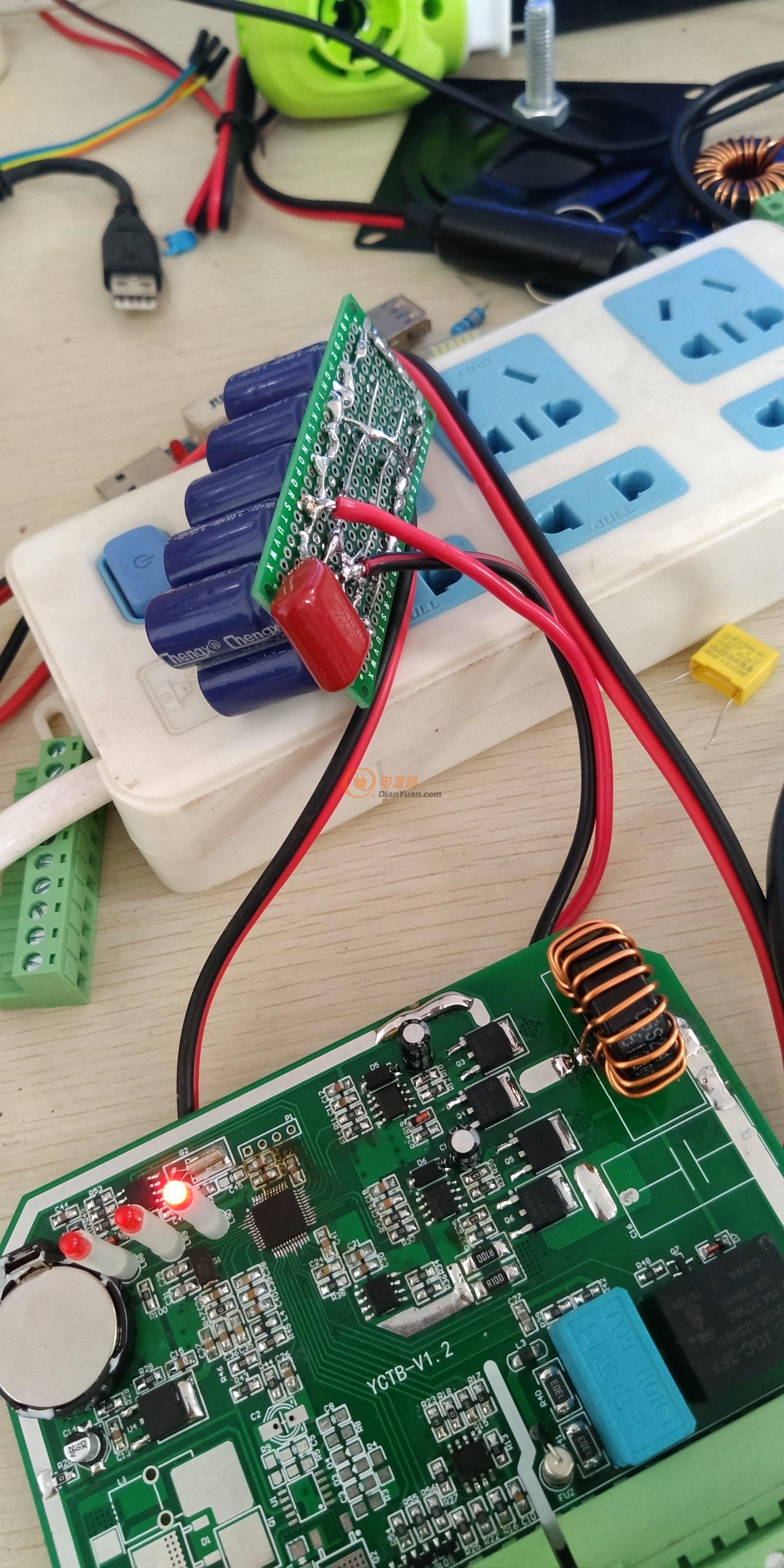

對了，說了這么多給大家看看板子。[圖片][圖片]
大家湊合看吧，板子上其實不單單有逆變，還有其他東西。我就不闡述了。問題是逆變部分哈。
0
回復
love-
LV.4
7
2019-07-23 11:59
從波形看負載應是半波整流濾波負載，波形應是被濾波電容削去的。
1
回復
st.you
LV.10
8
2019-07-23 12:34
加負反饋就好些
0
回復
又忘了
LV.4
9
2019-07-23 22:13
@st.you
加負反饋就好些
謝謝您的回帖，現在為了節省成本以及空間，采用的初級反饋。有空試試后級反饋。
0
回復
2019-07-25 11:18
最好在次級做反饋 初級反饋 精度差不說 還可能引入較大的相移
0
回復
又忘了
LV.4
11
2019-07-25 12:08
@鋼珠子母彈
最好在次級做反饋初級反饋精度差不說還可能引入較大的相移
都這樣說，看來八九不離十了。
0
回復
6小坑貨
LV.1
12
2019-07-30 10:06
實物，圖像全都有，可以學習一下
0
回復
yujunice
LV.5
13
2019-07-30 11:56
在次級做反饋。
