【我的畢設作品】簡簡單單數字電壓表



    都畢業好幾年了，畢設恐怕不好找了，記得在學校都是人人網，想去上面找找卻無法登陸，只有去自己的163郵箱翻翻看看，還真找到了與畢業設

計相關的摘要，緒論等資料。

    先簡單介紹一下數字電壓表，屬于儀器儀表范疇，但是這個可沒有萬用表功能強大，就是測一下電壓而已，數字電壓表簡稱DVM，數字電壓表(數字

面板表)是當前電子、電工、儀器、儀表和測量領域大量使用的一種基本測量工具。本課題主要由ICL7107 A/D 轉換電路組成的數字電壓表(數字面板

表)電路，就是一款最通用和最基本的電路。它是采用數字化測量技術，把連續的模擬量（直流輸入電壓）轉換成不連續、離散的數字形式并加以顯示

的儀表。數字電壓表自從一九五二年問世以來,隨著電子技術的飛躍發展,特別是目前,作為測量儀表、模擬指示儀表的數字化以及自動測量的系統,而得

到了很大的發展。數字電壓表(下面以DVM表示),是從電位差計的自動化這種想法研制出來的,因此即便是最初的DVM,其精度要比模擬式儀表高,而其成

本比電位差計也高。

本次畢業設計的大體思路

1.摘要

2.緒論

3.數字電壓表ICL7107芯片介紹

4.數字直流電壓表的設計

5.元器件焊接技術

6.參考文獻

全部回復(26)
正序查看
倒序查看
2019-06-27 09:12

    雖然數字電壓表種類很多，但基本工作原理則是大同小異。都是把被測的模擬量轉化成數字量顯示。所以最關鍵的是模數轉換電路。它主要由阻容濾波器、前置放大器、模數轉換器A／D(Anal0g一to—Digital)、發光二極管顯示器LED(LiGht EnittingDiode)或液晶顯示器LCD(Light Crystal Disdiay)及保護電路等組成。當然，由于具體結構的不同，功能的強弱不同，每種表還有其各自復雜程度不同的特殊附加電路。結構圖如下

這個是一個大概的框圖，供電那塊最后還是以9v電池

0
回復
2019-06-27 10:31
@lihui710884923
  雖然數字電壓表種類很多，但基本工作原理則是大同小異。都是把被測的模擬量轉化成數字量顯示。所以最關鍵的是模數轉換電路。它主要由阻容濾波器、前置放大器、模數轉換器A／D(Anal0g一to—Digital)、發光二極管顯示器LED(LiGhtEnittingDiode)或液晶顯示器LCD(LightCrystalDisdiay)及保護電路等組成。當然，由于具體結構的不同，功能的強弱不同，每種表還有其各自復雜程度不同的特殊附加電路。結構圖如下[圖片]這個是一個大概的框圖，供電那塊最后還是以9v電池
輝哥真的太棒啦 ！還有嘛 再接著下去 璐璐還想看呢
0
回復
2019-06-27 10:52
@電源網-璐璐
輝哥真的太棒啦！還有嘛再接著下去璐璐還想看呢[圖片]
把翻出來的畢設分享一下
0
回復
2019-06-27 17:12
@lihui710884923
把翻出來的畢設分享一下
感動感動
0
回復
2019-07-04 13:37
@電源網-璐璐
感動感動

這個是7107內部的電路一部分

內部有計數器，分頻器，譯碼器，看看主要作用

計數器對反向積分過程的時鐘脈沖進行計數?？刂七壿嫲ǚ诸l器、譯碼器、相位驅動器、控制器和鎖存器。

分頻器用來對時鐘脈沖逐漸分頻，得到所需的計數脈沖fc和共陽極LED數碼管公共電極所需的方波信號fc。

譯碼器為BCD-7段譯碼器，將計數器的BCD碼譯成LED數碼管七段筆畫組成數字的相應編碼。 驅動器是將譯碼器輸出對應于共陽極數碼管七段筆畫的邏輯電平變成驅動相應筆畫的方波。

0
回復
2019-07-09 11:25
@lihui710884923
這個是7107內部的電路一部分[圖片]內部有計數器，分頻器，譯碼器，看看主要作用計數器對反向積分過程的時鐘脈沖進行計數。控制邏輯包括分頻器、譯碼器、相位驅動器、控制器和鎖存器。分頻器用來對時鐘脈沖逐漸分頻，得到所需的計數脈沖fc和共陽極LED數碼管公共電極所需的方波信號fc。譯碼器為BCD-7段譯碼器，將計數器的BCD碼譯成LED數碼管七段筆畫組成數字的相應編碼。驅動器是將譯碼器輸出對應于共陽極數碼管七段筆畫的邏輯電平變成驅動相應筆畫的方波。

這是7107的引腳功能

au-gu，aT-gT，aH-gH：分別為個位、十位、百位筆畫的驅動信號，依次接個位、十位、百位LED顯示器的相應筆畫電極。

Bck：千位筆畫驅動信號。接千位LEO顯示器的相應的筆畫電極。

 PM：液晶顯示器背面公共電極的驅動端，簡稱背電極。

Oscl-OSc3 ：時鐘振蕩器的引出端，外接阻容或石英晶體組成的振蕩器。第38腳至第40腳電容量的選擇是根據下列公式來決定： Fosl = 0.45/RC

COM ：模擬信號公共端，簡稱“模擬地”，使 用時一般與輸入信號的負端以及基準電壓的負極相連。

 TEST ：測試端，該端經過500歐姆電阻接至邏輯電路的公

共地，故也稱“邏輯地”或“數字地”。

VREF＋ VREF- ：基準電壓正負端。

 CREF：外接基準電容端。

INT：27是一個積分電容器，必須選擇溫度系數小不致使積分器的輸入電壓產生漂移現象的元件

 IN＋和IN- ：模擬量輸入端，分別接輸入信號的正端和負端。

AZ：積分器和比較器的反向輸入端，接自動調零電容CAz 。如果應用在200mV滿刻度的場合是使用0.47μF，而2V滿刻度是0.047μF。

BUF：緩沖放大器輸出端，接積分電阻Rint。其輸出級的無功電流（ idling current ）是100μA，而緩沖器與積分器能夠供給20μA的驅動電流，從此腳接一個Rint

至積分電容器，其值在滿刻度200mV時選用47K，而2V滿刻度則使用470K。

0
回復
2019-07-09 11:38
@lihui710884923
這是7107的引腳功能au-gu，aT-gT，aH-gH：分別為個位、十位、百位筆畫的驅動信號，依次接個位、十位、百位LED顯示器的相應筆畫電極。Bck：千位筆畫驅動信號。接千位LEO顯示器的相應的筆畫電極。 PM：液晶顯示器背面公共電極的驅動端，簡稱背電極。Oscl-OSc3：時鐘振蕩器的引出端，外接阻容或石英晶體組成的振蕩器。第38腳至第40腳電容量的選擇是根據下列公式來決定：Fosl=0.45/RCCOM：模擬信號公共端，簡稱“模擬地”，使用時一般與輸入信號的負端以及基準電壓的負極相連。 TEST：測試端，該端經過500歐姆電阻接至邏輯電路的公共地，故也稱“邏輯地”或“數字地”。 VREF＋VREF-：基準電壓正負端。 CREF：外接基準電容端。INT：27是一個積分電容器，必須選擇溫度系數小不致使積分器的輸入電壓產生漂移現象的元件 IN＋和IN-：模擬量輸入端，分別接輸入信號的正端和負端。AZ：積分器和比較器的反向輸入端，接自動調零電容CAz。如果應用在200mV滿刻度的場合是使用0.47μF，而2V滿刻度是0.047μF。BUF：緩沖放大器輸出端，接積分電阻Rint。其輸出級的無功電流（idlingcurrent）是100μA，而緩沖器與積分器能夠供給20μA的驅動電流，從此腳接一個Rint至積分電容器，其值在滿刻度200mV時選用47K，而2V滿刻度則使用470K。

畢設采用的是數碼管

簡單看下數碼管的原理，當時記得答辯時，還提問數碼管的原理

LED數碼管分共陰極和共陽極兩種接線方式，圖所示為數碼管的外觀示意及各引腳功能，圖所示為共陰極數碼管的等效電路，圖所示為共陽極數碼管的等效電路。

0
回復
2019-07-09 12:43
@lihui710884923
畢設采用的是數碼管簡單看下數碼管的原理，當時記得答辯時，還提問數碼管的原理LED數碼管分共陰極和共陽極兩種接線方式，圖所示為數碼管的外觀示意及各引腳功能，圖所示為共陰極數碼管的等效電路，圖所示為共陽極數碼管的等效電路。[圖片]
驅動數碼管的話，用三極管也可以，595都可以的，在學校都是用三極管做的，價格 便宜，也可以用鎖存器來做
0
回復
2019-07-15 12:43
@lihui710884923
驅動數碼管的話，用三極管也可以，595都可以的，在學校都是用三極管做的，價格便宜，也可以用鎖存器來做
這個電壓表測量精度咋樣
0
回復
2019-07-15 12:43
@lihui710884923
  雖然數字電壓表種類很多，但基本工作原理則是大同小異。都是把被測的模擬量轉化成數字量顯示。所以最關鍵的是模數轉換電路。它主要由阻容濾波器、前置放大器、模數轉換器A／D(Anal0g一to—Digital)、發光二極管顯示器LED(LiGhtEnittingDiode)或液晶顯示器LCD(LightCrystalDisdiay)及保護電路等組成。當然，由于具體結構的不同，功能的強弱不同，每種表還有其各自復雜程度不同的特殊附加電路。結構圖如下[圖片]這個是一個大概的框圖，供電那塊最后還是以9v電池
現在電壓表也是這個原理？
0
回復
2019-07-15 17:29
@liuxiaofei126
現在電壓表也是這個原理？
測量原理都是類似的，只不過用的芯片不一樣
0
回復
2019-07-15 17:36
@liuxiaofei126
這個電壓表測量精度咋樣
測量精度小數點后三位
0
回復
2019-07-15 20:45
@lihui710884923
測量原理都是類似的，只不過用的芯片不一樣

ICL7107這個芯片，A/D轉換，用在三位半表頭，挺不錯，只不過需要負壓，有點麻煩。精度還是不錯的。

在2004年，那時電壓表、電流表都是這個芯片做的，

四位半的是ICL7135，精度比7107高一點。

0
回復
2019-07-17 13:26
@水鄉電源
ICL7107這個芯片，A/D轉換，用在三位半表頭，挺不錯，只不過需要負壓，有點麻煩。精度還是不錯的。在2004年，那時電壓表、電流表都是這個芯片做的，四位半的是ICL7135，精度比7107高一點。
老哥對這個挺熟悉的
0
回復
2019-07-17 20:51
@lihui710884923
老哥對這個挺熟悉的

哥在十五年前就用ICL7107和ICL7135做廠里的測試夾具，

測試移動功放的蓄電池放電。

0
回復
2019-07-18 10:54
@水鄉電源
哥在十五年前就用ICL7107和ICL7135做廠里的測試夾具，測試移動功放的蓄電池放電。
老哥牛
0
回復
2019-08-01 08:34
@水鄉電源
哥在十五年前就用ICL7107和ICL7135做廠里的測試夾具，測試移動功放的蓄電池放電。
老哥現在還做這塊？
0
回復
2019-08-08 16:50
@lihui710884923
老哥現在還做這塊？

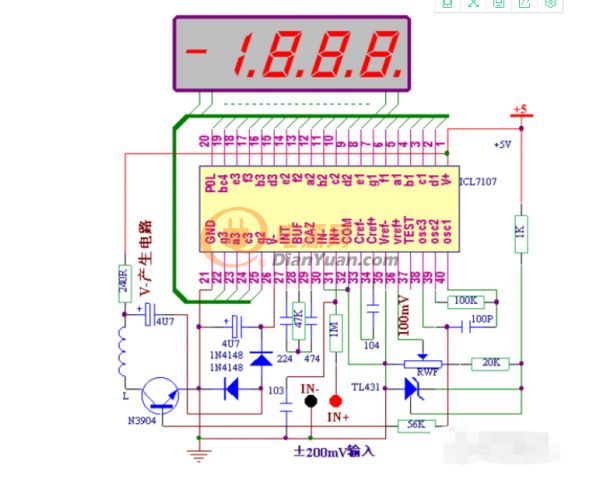

現在看看整體的電路

0
回復
2019-08-12 16:24
@lihui710884923
現在看看整體的電路[圖片]

我們來看看數字電壓表的基本設計

圖（２）分壓電路原理

由于r >> r2，所以分壓比為 

擴展后的量程為

0
回復
2019-08-12 16:27
@lihui710884923
我們來看看數字電壓表的基本設計[圖片]圖（２）分壓電路原理由于r>> r2，所以分壓比為 [圖片]擴展后的量程為     [圖片]

這是多量程的電壓測量

具體的計算

0
回復
2019-08-12 16:44
@lihui710884923
[圖片]這是多量程的電壓測量具體的計算[圖片]
總結一下

利用數字電壓表做成的多量程電阻表，采用的是“比例法”測量，因此，它比起指針萬用表的電阻測量來具有非常準確的精度，而且耗電很小，下圖示中所配置的一組電阻就叫“基準電阻”，就是通過切換各個接點得到不同的基準電阻值，再由 Vref 電壓與被測電阻上得到的 Vin 電壓進行“比例讀數”，當 Vref ＝ Vin 時，顯示就是 Vin/Vref*1000=1000 ，按照需要點亮屏幕上的小數點，就可以直接讀出被測電阻的阻值來了。

0
回復
2019-08-12 18:50
@lihui710884923
總結一下利用數字電壓表做成的多量程電阻表，采用的是“比例法”測量，因此，它比起指針萬用表的電阻測量來具有非常準確的精度，而且耗電很小，下圖示中所配置的一組電阻就叫“基準電阻”，就是通過切換各個接點得到不同的基準電阻值，再由Vref電壓與被測電阻上得到的Vin電壓進行“比例讀數”，當Vref＝Vin時，顯示就是Vin/Vref*1000=1000，按照需要點亮屏幕上的小數點，就可以直接讀出被測電阻的阻值來了。

元器件焊接技術

對于畢業設計來說，委外焊接恐怕不行，學生手工焊接，一是鍛煉一下焊接能力，二是對自己電路圖的掌握情況，

用的最多就是錫焊了

基本工具

1.烙鐵

2.鑷子

3.焊錫

0
回復
2019-08-12 18:52
@lihui710884923
元器件焊接技術對于畢業設計來說，委外焊接恐怕不行，學生手工焊接，一是鍛煉一下焊接能力，二是對自己電路圖的掌握情況，用的最多就是錫焊了基本工具1.烙鐵2.鑷子3.焊錫

為了提高焊接質量，必須注意掌握錫焊的條件。

  ⑴ 被焊件必須具備可焊性。

  ⑵ 被焊金屬表面應保持清潔。

  ⑶ 使用合適的助焊劑。

  ⑷ 具有適當?shù)暮附訙囟取?

  ⑸ 具有合適的焊接時間。

0
回復
2019-08-12 18:55
@lihui710884923
為了提高焊接質量，必須注意掌握錫焊的條件。  ⑴被焊件必須具備可焊性。  ⑵被焊金屬表面應保持清潔。  ⑶使用合適的助焊劑。  ⑷具有適當?shù)暮附訙囟取?emsp; ⑸具有合適的焊接時間。

手工焊接的注意事項

1.準備焊接

2.加熱焊接

3.清理焊接面

4.檢查焊點

一共四點，簡單明了。不一一細說了

0
回復
2019-08-12 19:04
@lihui710884923
手工焊接的注意事項1.準備焊接2.加熱焊接3.清理焊接面4.檢查焊點一共四點，簡單明了。不一一細說了

畢業設計分享圓滿結束，已經好多年了，實物就沒有了

最后把畢業設計文檔分享下

/upload/community/2019/08/12/1565607807-10727.doc

/upload/community/2019/08/12/1565607837-19545.doc
