110v 4串鋰電池充電器

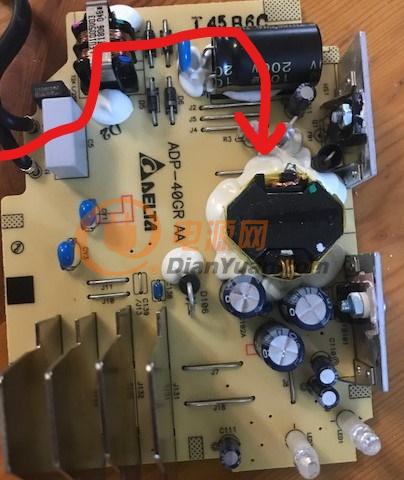

各位好，手里有一個120v的鋰電池充電器，非倍壓整流，想改正220，110輸入后主濾波兩端電壓約為150v。原有濾波為100uf，200v，改為了400v。接220v后輸出保護，無動作。 接回120后正常使用。這個充電器正常輸出電壓為16.8v

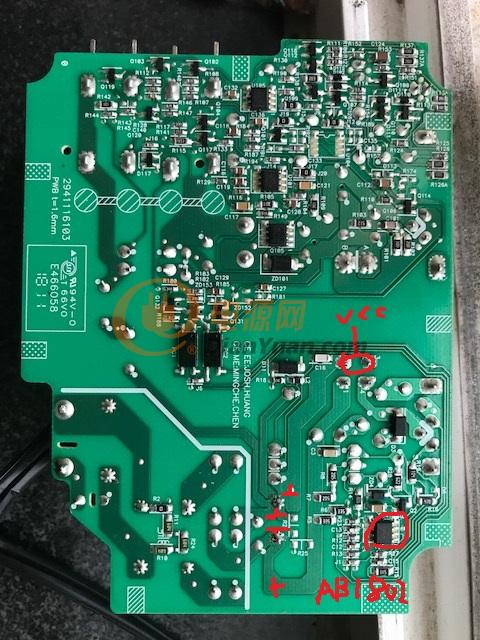

電源管理芯片為，AB1802 /RCFQJ02,網上查不到這個IC的參數。開關管型號被擋住了看不清。請問可不可以這么理解，如果吧變壓器次級輸出側和ic電源繞組減半。那么接入220v就可以正常工作？

接入220v電源芯片保護之后，開關管應該是截止?fàn)顟B(tài)吧，那么電源管理芯片的周邊原件沒出現問題是否意味耐壓值沒問題？是否意味開關管耐壓值也沒問題？InkedIMG_7598_LIIMG_7673

全部回復(10)
正序查看
倒序查看
hylylx
LV.9
2
2019-06-05 15:58
你還是找一個工頻降壓變壓器好些。
0
回復
2019-06-05 16:05
@hylylx
[圖片]你還是找一個工頻降壓變壓器好些。
開關電源不是你這個改法
0
回復
2019-06-05 17:19
@hylylx
[圖片]你還是找一個工頻降壓變壓器好些。
把初級繞組匝數加倍（比如雙線并繞改串聯）試試。
0
回復
2019-06-05 18:51
@ymyangyong
把初級繞組匝數加倍（比如雙線并繞改串聯）試試。

如果你是電源工程師，那你就可以改的了，

如果不是，就改不了，要改的地方很多，不只是改變壓器就完了的

0
回復
ardun
LV.1
6
2019-06-06 09:03
@水鄉電源
如果你是電源工程師，那你就可以改的了，如果不是，就改不了，要改的地方很多，不只是改變壓器就完了的
謝謝大家，這個看起來是比較麻煩，昨天看了下開關管的耐壓夠了，但是vcc供電繞組同時還有點路連到光耦，電源管理芯片有幾個腳是連在主電源+上，所以的確不是我想的那樣簡單，還是配個隔離變壓器吧。謝謝各位了。
0
回復
ardun
LV.1
7
2019-06-06 09:09
@ardun
謝謝大家，這個看起來是比較麻煩，昨天看了下開關管的耐壓夠了，但是vcc供電繞組同時還有點路連到光耦，電源管理芯片有幾個腳是連在主電源+上，所以的確不是我想的那樣簡單，還是配個隔離變壓器吧。謝謝各位了。

請教各位，這個圖中的1圖可以降300v直流到150v直流嗎，neng配合這種正反激開關電源工作？

0
回復
hylylx
LV.9
8
2019-06-06 11:23
@ardun
[圖片]請教各位，這個圖中的1圖可以降300v直流到150v直流嗎，neng配合這種正反激開關電源工作？
這圖誰畫的，能認真點嗎。
0
回復
ardun
LV.1
9
2019-06-06 11:39
@hylylx
[圖片]這圖誰畫的，能認真點嗎。
電子報上的我也不懂
0
回復
2019-06-06 12:06
@ardun
電子報上的我也不懂

樓主啊，不可以。

你直接買一個220的開關電源，別想入非非

0
回復
jianyunn
LV.4
11
2019-06-11 08:44
@ardun
[圖片]請教各位，這個圖中的1圖可以降300v直流到150v直流嗎，neng配合這種正反激開關電源工作？
看樣子是抗電擊的人，他也不想想充電能靠近嗎
0
