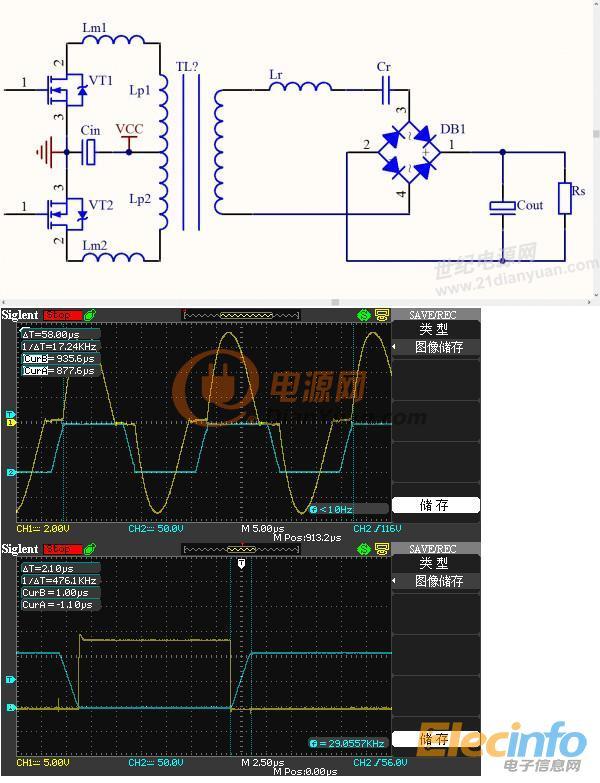

1、請幫忙推導LCL的諧振頻率，需要詳細的公式推導過程（不是最終計算的數值），原理圖見下圖片。
2、電容C1上的電流幅值和電感的關系是什么?請幫忙給出公式推導過程.
3、能否科普一下整個工作過程。
LCL諧振頻率怎么計算呢？
全部回復(6)
正序查看
倒序查看
@xue007
怎看不出有諧振回路！
/upload/community/2019/05/18/1558144170-85962.pdf這個里面有講，可以看看
主要是我們做的時候，后級輸出電流大，不可能把后面電感感量提到很高，同時后面電感量又影響諧振周期，無法定量計算，且因諧振頻率無法定量計算，導致諧振過后電流也無法定量計算，設計上相對困難。
目前為止可以確定在大載時候，也就是Q值大時候諧振Fr=SQRT((L1+L2)/L1*L2*C)，忽略負載電阻時候是能推導的，但是加入負載電阻后，無法進一步精確的計算?？锤魑淮髱熌懿荒芴峁椭?/span>
0
回復
@executive-zhang
/upload/community/2019/05/18/1558144170-85962.pdf這個里面有講，可以看看主要是我們做的時候，后級輸出電流大，不可能把后面電感感量提到很高，同時后面電感量又影響諧振周期，無法定量計算，且因諧振頻率無法定量計算，導致諧振過后電流也無法定量計算，設計上相對困難。目前為止可以確定在大載時候，也就是Q值大時候諧振Fr=SQRT((L1+L2)/L1*L2*C)，忽略負載電阻時候是能推導的，但是加入負載電阻后，無法進一步精確的計算?？锤魑淮髱熌懿荒芴峁椭?/span>

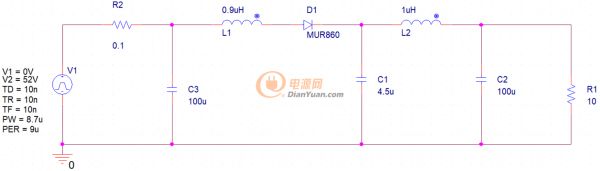

你看看這個，應該很好理解
