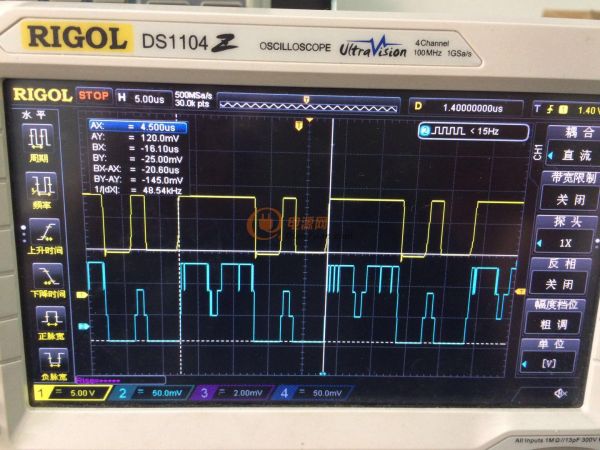

測試波形有問題。波形大概如下，9.10腳輸出波形，實測3腳4.67V，pwm=5Khz，占空比50%。
TL494測試波形有問題。
全部回復(19)
正序查看
倒序查看
@wwb_1234
超聲波潔牙機
這種波形不知道你是怎看到的, 要不超聲波若是以洗淨分為28K與48K兩種, 其中
28K是針對金屬殼, 粉末冶金之類, 諸如水龍頭, 沐浴龍頭, 別針, 小首飾等....48K是給鏡片, 或易碎物品用, 因為空砲大小不一樣......
操作的方式也是方波轉換, 副邊是透過電感與震動子串聯諧振, 所以你看到的波形不知道是在原邊還是副邊
若是副邊, 那是電感與震動子串聯諧振的結果, 這種波形你就不用想了..
若是原邊, 那你就用OP先產生一個對稱三角波,把上半部截掉再用推挽功率放大器去推變壓器, 大致波形就像那樣了 ....
0
回復
@juntion
這種波形不知道你是怎看到的,要不超聲波若是以洗淨分為28K與48K兩種,其中28K是針對金屬殼,粉末冶金之類,諸如水龍頭,沐浴龍頭,別針,小首飾等....48K是給鏡片,或易碎物品用,因為空砲大小不一樣......操作的方式也是方波轉換,副邊是透過電感與震動子串聯諧振,所以你看到的波形不知道是在原邊還是副邊若是副邊,那是電感與震動子串聯諧振的結果,這種波形你就不用想了..若是原邊,那你就用OP先產生一個對稱三角波,把上半部截掉再用推挽功率放大器去推變壓器,大致波形就像那樣了....
牙周治療上
0
回復
@juntion
這種波形不知道你是怎看到的,要不超聲波若是以洗淨分為28K與48K兩種,其中28K是針對金屬殼,粉末冶金之類,諸如水龍頭,沐浴龍頭,別針,小首飾等....48K是給鏡片,或易碎物品用,因為空砲大小不一樣......操作的方式也是方波轉換,副邊是透過電感與震動子串聯諧振,所以你看到的波形不知道是在原邊還是副邊若是副邊,那是電感與震動子串聯諧振的結果,這種波形你就不用想了..若是原邊,那你就用OP先產生一個對稱三角波,把上半部截掉再用推挽功率放大器去推變壓器,大致波形就像那樣了....
副邊是透過電感與震動子串聯諧振。要怎么弄。我的方向是不是錯了。能不能加qq指導一下。2648288897
