這是一個最基本的全橋諧振電路。用了多個電容并聯，主要是單個貼片電容發熱量很大，并聯后降低電容發熱量。

D1是整流檢波二極管，檢測諧振峰值電壓。

R12和R14對檢波出的電壓分壓，供單片機采樣。

如果單片機檢測到峰值電壓過高，適當調整頻率進行穩壓，更高時表示電池充滿，關斷輸出。

PMOS和NMOS分別是構成全橋的上下臂。

原理相當簡單，但是，它就能實現了神奇的手機無線充電過程。

你好，按照您這樣說的話，我有幾個疑問？

        1.D1是檢測峰值電壓的，那我可以去掉不用嗎？

        2.R11 R14可以微調出輸出電壓。

D1是檢波二極管，不可以去掉，R11，R14就是測量它檢波后的電壓。

調節R11和R14是可以微調輸出電壓。

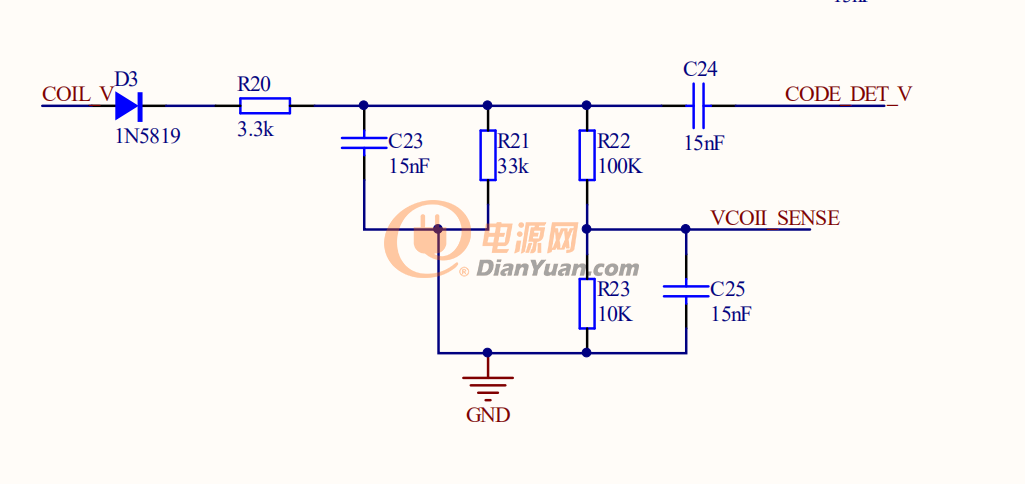

C23相當于峰值保持，適當保持峰值電平時間。

R21泄放電阻，使形峰保持時間不宜過長，在下一個交流周期到來時，以便能夠檢測到下一個交流信號峰值。

C23，R21的值選取主要是適應85KHz時的周期?？梢杂?jì)算出來，也可示波器經驗調試。

C24是隔直回路，它用來檢測是否存在無線充電的交流信號。檢測到無線充電信號時，喚醒單片機響應，檢測到無線充電信號不存在時，也會通知單片機。

R22，R23是用來檢測交流信號電壓的

你好，按照您的解釋?zhuān)?/span>

1.無線充的基本原理是不是這樣的：利用了電磁感應式，即初級線圈一定頻率的交流電，通過電磁感應在次級線圈中產生一定的電流，從而將能量從傳輸端轉移到接收端。也就是說無線充的接收信號應該是交流信號吧。當輸入直流電時，通過集成電路，直流信號轉變成交流信號。

2.我通過示波器測試，對地測R20 C23測出來的波形是直線，.這是怎么回事？

3.D5的波形為正弦波。調節R20。可以改變D5的輸入電壓。當輸入5V直流電壓時，R20電壓為9V.

4.拆除D5 R20.出現的現象是，測試的治具接收信號的時間慢，但是能正常工作。這是怎么回事呀？

5.拆除C24 R22 C25 R23  C23 R21 出現的現象也是，測試的治具 接收信號的時間慢，但是能正常工作，這是怎么回事呀？

1，對的，交流電（一般是85KHz)通過線圈后，變化的電流會在線圈內產生變化的磁場，通過接收線圈接收這個變化的磁場，就能在接收線圈內產生變化的電流。

2，R20，C23的前級如果是直流，那么就是已經進行濾波了。這樣，當該電壓存在時，電壓上升沿會通過C24喚醒單片機，電壓消失時，也會產生負電平通知單片機。

3，4，5，你說的這些元件是提供反饋信號的。如果拆除，振蕩IC接收不到反饋，就以較低的電流工作，相當于是慢充。只有在正確反饋情況下，才會進行高功率的傳輸。

大概過程就是這樣，網上資料稱目前充電效率最高是75%，功率越高，效率越容易做高，但對線圈要求較高。
