1 方案名稱

輸入12-80V 1A低壓球泡燈驅動方案外圍超簡單！

2 品牌名稱：

世微

3 方案特點

概述：

AP7108產品描述AP7108 是一款效率高，穩定可靠的 LED 燈恒流驅動芯片，內置高精度比較器，固定關斷時間控制電路，恒流驅動電路等，特別適合大功率 LED 恒流驅動。低壓球泡燈IC 低壓G4G9燈IC 低壓玉米燈ICAP7108 采用ESOP8 封裝，散熱片內置接SW 腳，通過調節外置電流檢測電阻的阻值來設置流過 LED 燈的電流，支持外加電壓線性調光，大電流 1.5A。AP7108 采用固定關斷時間的峰值電流控制方式，其工作頻率高可達 350kHz，可使外部電感和濾波電容體積減小，效率提高，節省 PCB 面積。關斷時間最小為 620ns，并可通過外部電容進行調節，工作頻率也可根據用戶要求進行調節。在 EN 端加 PWM 信號，可調節 LED 燈的亮度。

特點：

（1）內置溫度保護

（2）內置 100V/8A 功率管 及 5.6V 穩壓管

（3）高效率：可高達 95%

（4）關斷時間可調

（5）內置電流采樣前沿消隱電路

（6）亮度可調：EN 端的 PWM 調光和 DIM 端的線性調光

4 規格

ESOP8 封裝

5 應用范圍

球泡燈，景觀燈照明

汽車燈照明 手電筒

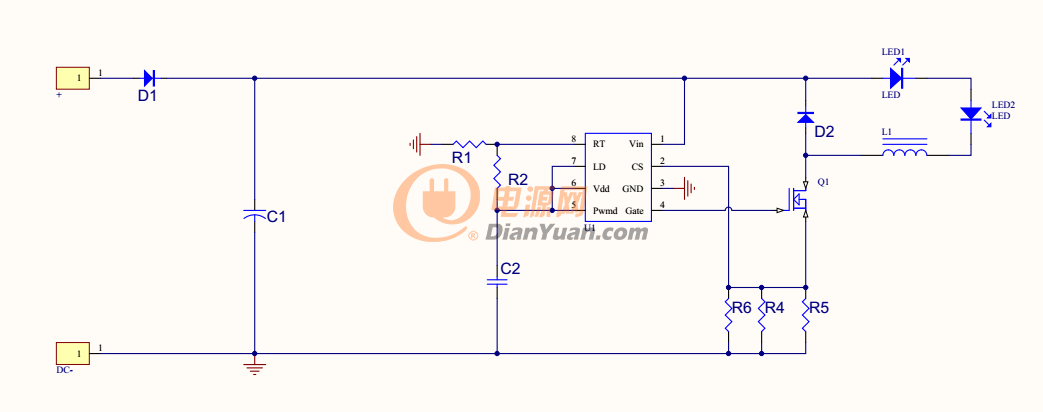

6 電路圖

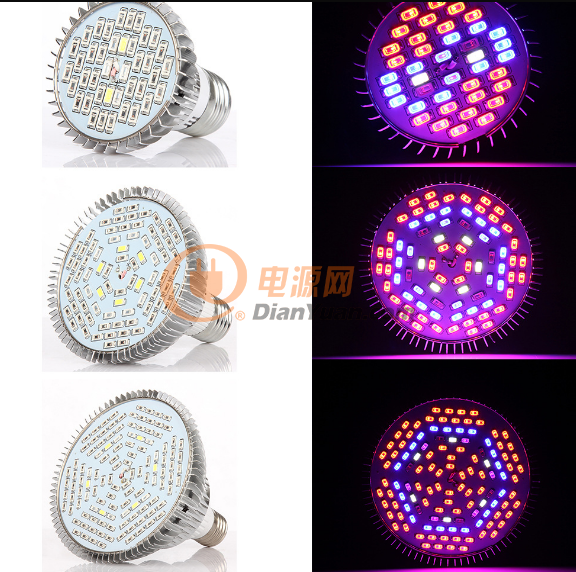

燈具圖：

注：輸入端三個二極管是為了防反接如不需要防反接可去掉。

7 物料清單

8 聯系方式：

歐陽先生：18811874036

      QQ ：2355558464
