【后羿DIY】正弦波逆變器入門到精通----300W逆變器設計分享

聽說寫一篇開頭為【后羿DIY】的帖子就可以免費申請后羿的樣片,還有機會拿大獎,這么好的福利還沒參加的趕緊來啊。

以上為廣告(沒收費的那種,哈哈),下面繼續正文:



什么是逆變器:

        逆變器是把直流電(通常是電池或者蓄電池)轉變成交流電(像國內用的話一般輸出220V,50Hz)。根據輸出波形的不同又分為:

                  A.方波逆變器,輸出波形為正負方波,因?yàn)檩敵鰹榉讲?,所以不能帶感性?fù)載;

                  B.純正弦波逆變器,輸出波形為正弦波,這就幾乎跟我們家里的市電是一樣的。

逆變器組成:

        純正弦波逆變器大致由防反接保護、升壓、整流濾波、SPWM控制器、H橋組裝成。

        而方波逆變器則沒有SPWM控制器。

                                                    純正弦波逆變器簡化原理圖



                  防反接保護:輸入正負極接反后保護電路不工作,防止炸雞;

                  升壓:將輸入低壓直流電壓(通常12V/24V)升壓至三百多伏,因?yàn)檩斎腚娐繁容^大,通常使用推挽架構;升壓輸出必須大于正弦波峰值電壓,例如輸出正弦波電壓220V,則升壓輸出必須大于220*1.414=311.08,般需要在重載下穩定運行時,需要留有一定的余量,在220V交流輸出時,建議輸出升壓330V-450V;

                  整流濾波:將升壓后的電壓整流濾波成平滑的直流電;

                  SPWM控制器:輸出4路共地的正弦脈寬調制信號,再由IR2110配合自舉電路提供給H橋驅動4MOS

                  H橋:配合LC濾波器件將310V直流轉換為近視正弦波。

正弦脈寬調制(SPWM)方法:

SPWM信號實際上就是與正弦波等效的一系列等幅不等寬的矩形脈沖波。在20KVA以下的小型逆變電路中,通常用正弦波(調制波)調制三角波(載波)的方法來實現脈寬調制的目的,又稱為三角波調制法,它是利用比較器來完成這一功能的。根據調制信號所包含的信息量,調制電路可以分為單極性調制和雙極性調制。

QQ截圖20180405191604

                                                  圖1(正弦脈寬調制法波形圖)

SPWM調制方法及特點:

在單電源供電的比較器中,若將正弦波送到比較器的同相輸入端,將三角波送到比較器的反相輸入端,則在正三角波幅值大于正弦波的幅值時,比較器將輸出一個負向脈沖,這個負向脈沖的寬度等于三角波大于正弦波部分所對應的時間間隔。而在三角波幅值小于正弦波的幅值時,比較器將輸出一個正向脈沖,這個正向脈沖的寬度等于三角波小于正弦波部分所對應的時間間隔。從圖1可見,這時在電壓比較器的輸出端將得到一連串脈沖方波序列,其特點是:對應于正弦波幅值較低的部位,脈沖方波的寬度較窄,而對應于正弦波幅值較高的部位,脈沖方波的寬度較寬。這就是正弦脈沖調制信號,即SPWM信號。根據分析,這種三角波調制電路有以下特點:

⒈當三角波頻率與正弦波頻率之比N20以上時,在比較器輸出端產生的矩形脈沖,其寬度正比于正弦波幅值與三角波幅值之比。

因此,只要適當?shù)卣{(diào)節輸入到比較器的正弦波電壓的幅值大小,就可以調節脈沖寬度,從而調節了逆變器輸出的正弦波電壓的大小。這一特點也使得由三角波調制電路構成的逆變電路具有自動穩壓的功能。

⒉當正弦波幅度小于三角波幅度時,逆變器輸出電壓波形中只含有基波和1719…次諧波,而不包含35、7…等低次諧波分量,僅存在與三角波頻率相近的高次諧波。

正弦波的頻率是50Hz,通常三角波的頻率是10-20KHz左右。因此,在采用三角波調制法的逆變電路中,輸出電壓的波形中實際上不包含低次諧波分量,它們所包含的最低諧波分量的頻率都在幾十KHz以上。因此,在這種逆變電路中,逆變器所需的合成器(即輸出濾波器)的尺寸、重量和成本可以大大減小。

⒊若增大正弦波的幅度,使正弦波幅度大于三角波幅度時,逆變電路輸出的調制波中,將開始出現3、5、7…等低次諧波分量。這會導致逆變輸出正弦波電壓的失真度增大,嚴重時會使電路進入自動保護關機狀態。因此在調試時要主意正弦波的幅度不能超過三角波的幅度。

上述正弦波調制法已經成為一種經典的正弦波調制方法,在逆變電路中被廣泛使用。

雙極性SPWM調制:

      在雙極性調制電路中,需要一路正弦波信號和一路三角波信號,三角波信號的幅值必須略大于正弦波信號的峰-峰值。

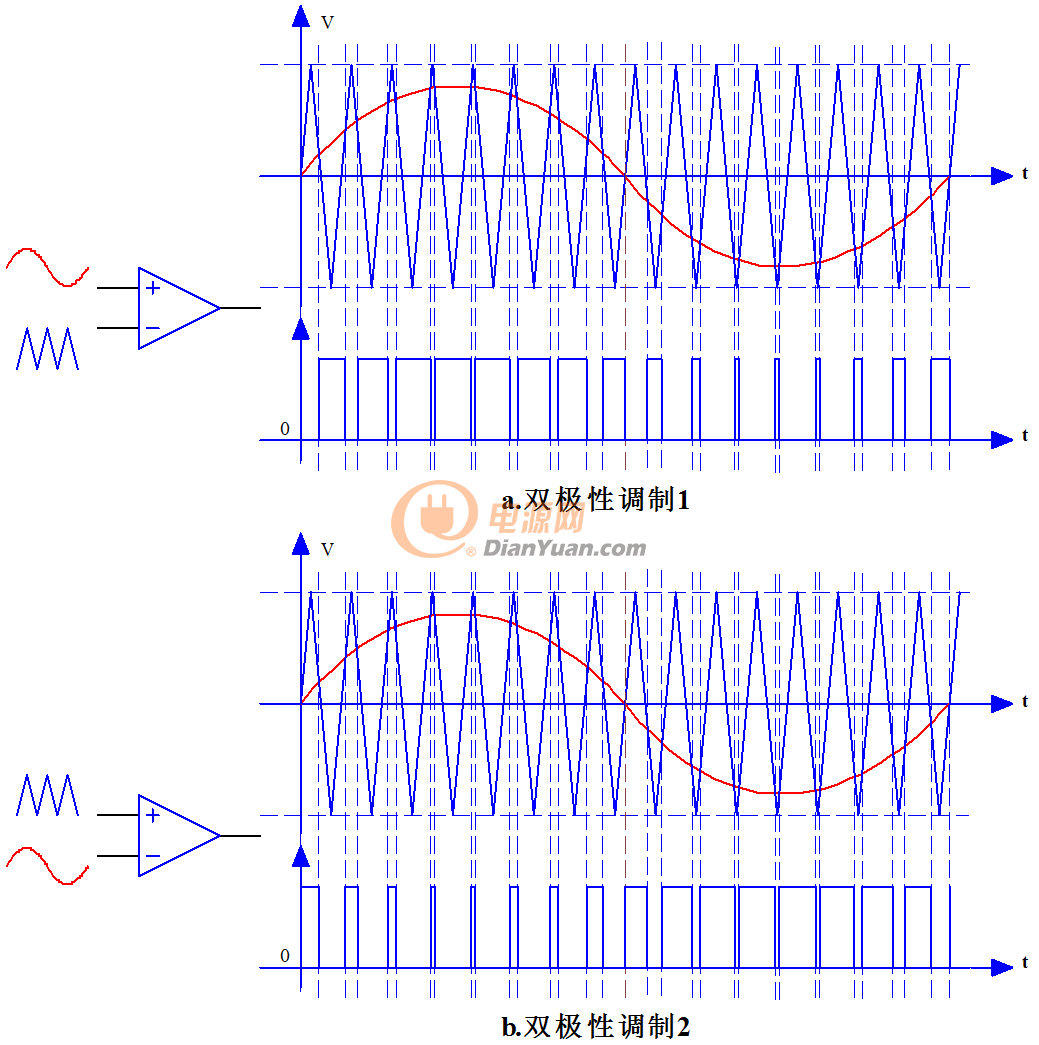

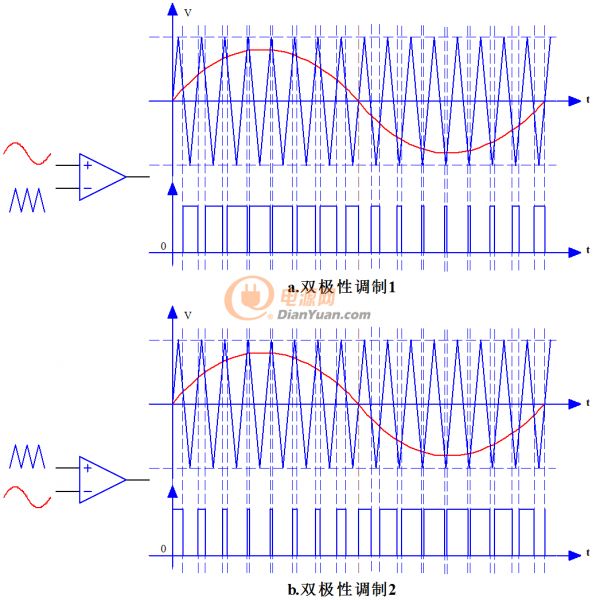

QQ截圖20180405192329

                                                     圖2(雙極性調制電路)

如圖2a所示,若將正弦波送到單電源比較器的同相輸入端,將三角波送到比較器的反相輸入端,則在電壓比較器的輸出端將得到一連串脈沖方波序列,其特點是:在正弦波的正半周中,對應于正弦波幅值較低的部位,脈沖方波的寬度較窄,而對應于正弦波幅值較高的部位,脈沖方波的寬度較寬。而在正弦波的負半周中,對應于正弦波幅值較低的部位,脈沖方波的寬度較寬,而對應于正弦波幅值較高的部位,脈沖方波的寬度較窄。

由于這種調制電路輸出的SPWM波信號中既包含了正弦信號正半周的信息,又包含了負半周的信息,所以稱為雙極性調制。

由于高頻機通常采用半橋式功放電路,需要兩路大小相等、相位相反的SPWM信號,因此在高頻機中,將由此得到的雙極性調制信號分為兩路,將其中一路反相180°,即可得到兩路大小相同、相位相反的SPWM信號。

圖2b所示為另一種調制電路。它與圖2a的區別是將正弦波送到比較器的反相輸入端,而將三角波送到比較器的同相輸入端。由此得到的SPWM信號的波形與圖2a的相反,SPWM波寬度的變化規律也相反。將其分為兩路,并將其中一路反相后,同樣可以得到兩路大小相等、相位相反的SPWM信號。

單極性SPWM調制

在單極性調制電路中,也需要一路正弦波信號和一路三角波信號,但三角波信號的幅值只須略大于正弦波信號正半周的幅值或負半周的幅值。并且與正弦波的正半周或負半周對齊。

QQ截圖20180405185021

                                  圖3(單極性調制電路示意圖)

如圖3單極性調制電路示意圖所示,若將正弦波送到單電源比較器的同相輸入端,將三角波送到比較器的反相輸入端,則在三角波幅值大于正弦波的幅值時,比較器將輸出一個負向脈沖,這個正向脈沖的寬度等于三角波大于正弦波部分所對應的時間間隔。而在三角波幅值小于正弦波的幅值時,比較器將輸出一個正向脈沖,這個正向脈沖的寬度等于三角波小于正弦波部分所對應的時間間隔。從圖3可見:這時在電壓比較器的輸出端將得到一串脈沖方波序列,其特點是對應于正弦波正半周幅值較低的部位,脈沖方波的寬度較窄,而對應于正弦波正半周幅值較高的部位,脈沖方波的寬度較寬。對應于正弦波的負半周,則輸出脈沖方波的幅值為0。

由于這種調制電路輸出的SPWM波信號中只包含了正弦信號正半周或負半周的信息,所以稱為單極性調制。

在工頻機中通常采用全橋式功放電路,需要4路不同的SPWM驅動信號,因此必須采用單極性調制方式。所以在工頻機中,需要提供一路正弦波信號,一路正向三角波、一路反向三角波。其中正弦波信號的對稱軸不能在0軸(X軸)上,而是要抬高到電源電壓的二分之一處,圖中標記為Vz,這樣才能保證三角波只與正弦波的正半周或只與負半周相調制。于是,用正向三角波和正弦波信號組合,可以得到兩路SPWM信號,而用反向三角波和正弦波信號組合,可以得到另外兩路不同的SPWM信號,一共可得到4路不同的SPWM信號。參見圖4所示。

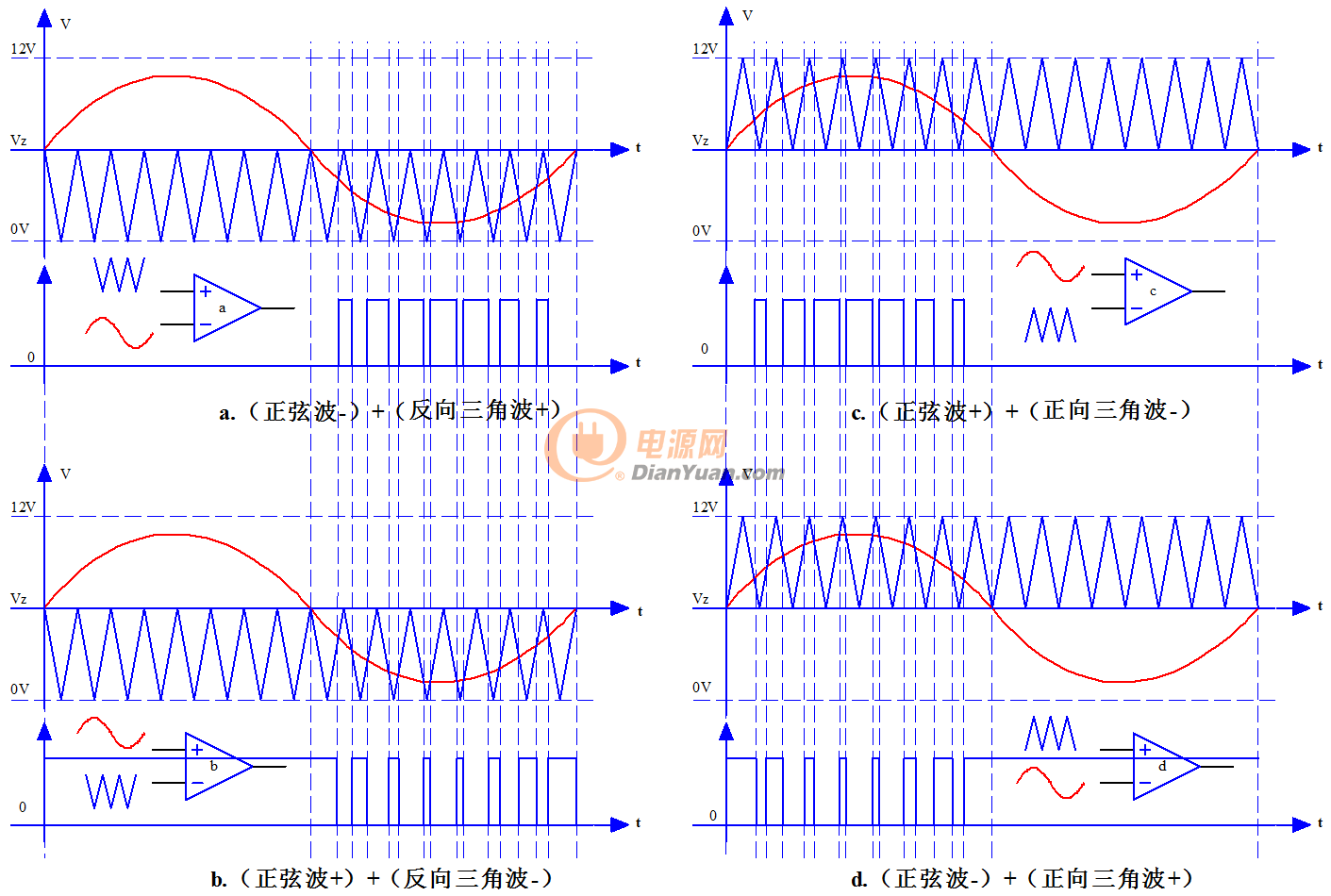

QQ截圖20180405192234

                                         圖4(單極性調制電路)

圖4中正弦波與正、反向三角波組合排列的位置與全橋功放電路中功放管的排列位置相對應,它們輸出的驅動信號能使功率管按照對角線的規律導通和截止。

在正弦波正半周期間,a組中正弦波總是高于反向三角波的幅度,加至單電源比較起的反相端以后,比較器a始終輸出低電平,使左上臂功放管始終截止;此時雖然d組中的比較器d可以輸出SPWM信號,但左上臂與右下臂對角線上的兩組功放管卻不能導通。此時b組中正弦波總是高于反向三角波的幅度,所以比較器b始終輸出高電平,使左下臂功放管始終飽和導通;而此時c組中的比較器c卻可以輸出SPWM信號,所以右上臂與左下臂對角線上的功放管就能根據SPWM信號導通或截止。在正弦波信號正半周期間,左上臂功放管始終截止,所以全橋功放電路左側上、下臂的功放管不會同時導通;而右側上、下功放管的驅動信號的極性剛好相反,因此右側上、下臂的功放管也不會同時導通。

在正弦波負半周期間,c組中正弦波總是低于正向三角波的幅度,加至單電源比較起的反相端以后,比較器c始終輸出低電平,使右上臂功放管始終截止,此時雖然b組中的比較器b可以輸出SPWM信號,但右上臂與左下臂對角線上的兩組功放管卻不能導通。此時d組中正弦波總是低于正向三角波的幅度,所以比較器d始終輸出高電平,使右下臂功放管始終飽和導通;而此時a組中的比較器a卻可以輸出SPWM信號,所以左上臂與右下臂對角線上的功放管就能根據SPWM信號導通或截止。在正弦波信號負半周期間,右上臂功放管始終截止,所以全橋功放電路右側上、下臂的功放管不會同時導通;而左側上、下功放管的驅動信號的極性剛好相反,因此左側上、下臂的功放管也不會同時導通。

       需要說明的是,所謂正、反向三角波只是相對概念,它們相互平等,無主次之分,這樣的名稱只是便于說明問題


下面設計一款純正弦波逆變器:

1、方案名稱

        300W逆變器設計分享

2、簡介、設計思路

        做一個純正弦波逆變器,前級采用主流的推挽升壓,輸出380V。后級采用標準H橋,SPWM控制器采用8010。

        輸入電壓:10-15VDC

        輸出電壓:220VAC/50Hz;

        輸出功率:500VA500W)。

3、需要的后羿器件名稱及每種樣品的大致用途:

        使用后羿HY3708P(封裝TO-220FB-3L,80V,3.8mΩ,170A)作為前級推挽功率管。

        使用后羿HY65R201MF-3L(塑封TO-220MF-3L,650V,0.16Ω,20A)作為后級H橋功率管。

全部回復(111)
正序查看
倒序查看
2018-03-20 08:59
  哈哈…… 申請沒? 期待大作哦!
0
回復
20年前
LV.7
3
2018-03-20 11:14
@電源網-天邊
[圖片] 哈哈……申請沒?期待大作哦!

非常感謝后羿半導體提供的樣片,做工非常漂亮,絲印也非常清晰,下面特寫一下:

0
回復
20年前
LV.7
4
2018-03-20 13:57

我們先一起來了解一下后羿半導體科技

西安后羿半導體科技有限公司(官網http://www.hymexa.com),成立于2008年,以高新技術為核心,致力于電子元器件國產化的設計研發和生產。主要從事中高壓大功率場效應管(MOSFET)及電源管理IC等功率器件和模擬集成電路的設計研發、生產和銷售為一體的高新技術企業。辦事處有:無錫、天津、徐州、成都。

產品應用領域:

本方案選用的HY3708P、HY65R201MF-3L規格如下:

HY3708P:

HY65R201MF-3L:

或點這里下載PDF格式文件:HY3708P&M&B&PS&PM Datasheet.PDF

                                              HY65R201P&B&MF&W Datasheet.pdf

1
回復
20年前
LV.7
5
2018-03-20 13:57
@20年前
我們先一起來了解一下后羿半導體科技:西安后羿半導體科技有限公司(官網http://www.hymexa.com),成立于2008年,以高新技術為核心,致力于電子元器件國產化的設計研發和生產。主要從事中高壓大功率場效應管(MOSFET)及電源管理IC等功率器件和模擬集成電路的設計研發、生產和銷售為一體的高新技術企業。辦事處有:無錫、天津、徐州、成都。產品應用領域:[圖片]本方案選用的HY3708P、HY65R201MF-3L規格如下:HY3708P:[圖片]HY65R201MF-3L:[圖片]或點這里下載PDF格式文件:HY3708P&M&B&PS&PMDatasheet.PDF                        HY65R201P&B&MF&WDatasheet.pdf

                    8010 SPWM控制器

8010到貨,先測試好壞,方法:

    IFB、VS1、VS2VFB、TFB5個針腳全部接地,+5V針腳接DC5V,+12V針腳接DC12V,然后用示波器測試1LO1HO針腳輸出為基波(圖1中紫色3號探頭),從波形可以看出基波頻率為50Hz。

    2LO2HO接一個RC濾波(圖2)后測試為單極性調制波(圖1中藍色2號探頭)。

                    圖12號調制波,3號基波)

                    2RC連接方式)



也可以直接測試調制波:

                    2號探頭為SPWM



直接測試調制波,調制波占空比隨正弦波瞬時值電壓變化而變化。將波形展開后觀察如下:

        SPWM波形展開圖 (從2號線的波形可以看出PWM占空比是在逐漸增加或減小的)

通過以上測試可以判斷本控制器基本沒問題。

1
回復
20年前
LV.7
6
2018-03-20 13:57
@20年前
[圖片]                   8010SPWM控制器8010到貨,先測試好壞,方法:   IFB、VS1、VS2、VFB、TFB這5個針腳全部接地,+5V針腳接DC5V,+12V針腳接DC12V,然后用示波器測試1LO或1HO針腳輸出為基波(圖1中紫色3號探頭),從波形可以看出基波頻率為50Hz。   2LO或2HO接一個RC濾波(圖2)后測試為單極性調制波(圖1中藍色2號探頭)。[圖片]                   圖1(2號調制波,3號基波)[圖片]                 圖2(RC連接方式) 也可以直接測試調制波:[圖片]                   2號探頭為SPWM波 直接測試調制波,調制波占空比隨正弦波瞬時值電壓變化而變化。將波形展開后觀察如下:[圖片]        將SPWM波形展開圖(從2號線的波形可以看出PWM占空比是在逐漸增加或減小的)通過以上測試可以判斷本控制器基本沒問題。

下面測試推挽PWM控制器:

本控制器輸出兩路共地PWM信號,并且反饋光耦也裝在這個板子上,如下圖:

                                                   PWM控制器 (8個引腳)



給控制器通VDD電12V,測試兩路PWM信號:

                                        PWM控制器輸出兩路共地信號(空閑時間為1uS



下面模擬測試模塊在輸出短路時的工作狀態:(前級原理圖見7樓)

給VDD通電后,再給光耦內部二極管一個電流(零點幾毫安),模擬輸出短路,看看PWM信號如何動作:

                                            需要用到兩臺直流電源

                                                               掛示波器

                                                   給光耦內部二極管通電流后的波形

從波形可以看出,當輸出短路后,其中一路PWM信號關斷一段時間再開啟,而另一路PWM則無動作,再繼續加大光耦電流后(此時光耦VF約0.4V),兩路PWM同時關斷并進入閂鎖模式,只有VDD進入U(xiǎn)VLO(欠壓保護)后才會恢復。



下面模擬測試輸出輕載或空載時模塊的工作狀態(前級原理圖見7樓)

給CS腳接入一個直流電平,從0開始往上調,然后測試兩路PWM信號波形:

                                          正常時的波形(兩路PWM信號)



            CS腳接入約2.6V電平后PWM對應波形(1、2號為PWM輸出,3號為CS腳電平)

從上圖可以看出CS腳接入2.6V電平后,輸出PWM信號占空比開始減小,以減小次級能量維持空載或輕載時輸出電壓。



通過以上兩個實驗測試得出兩個結果:

1.  短路檢測閥值0.4V

2.  輕載/輕載檢測閥值2.6V

這樣一來我們就可以輕松算出原理圖中R1、R6、R7、R8的值了(依據串聯電阻中電壓比等于阻值比就可以得出了)。

1
回復
20年前
LV.7
7
2018-03-20 13:57
@20年前
下面測試推挽PWM控制器:本控制器輸出兩路共地PWM信號,并且反饋光耦也裝在這個板子上,如下圖:[圖片][圖片]                                                  PWM控制器 (8個引腳) 給控制器通VDD電12V,測試兩路PWM信號:[圖片][圖片]                                      PWM控制器輸出兩路共地信號(空閑時間為1uS)     下面模擬測試模塊在輸出短路時的工作狀態:(前級原理圖見7樓)給VDD通電后,再給光耦內部二極管一個電流(零點幾毫安),模擬輸出短路,看看PWM信號如何動作:[圖片]                                           需要用到兩臺直流電源[圖片]                                                             掛示波器[圖片]                                                 給光耦內部二極管通電流后的波形從波形可以看出,當輸出短路后,其中一路PWM信號關斷一段時間再開啟,而另一路PWM則無動作,再繼續加大光耦電流后(此時光耦VF約0.4V),兩路PWM同時關斷并進入閂鎖模式,只有VDD進入U(xiǎn)VLO(欠壓保護)后才會恢復。 下面模擬測試輸出輕載或空載時模塊的工作狀態(前級原理圖見7樓)給CS腳接入一個直流電平,從0開始往上調,然后測試兩路PWM信號波形: [圖片]                                        正常時的波形(兩路PWM信號) [圖片]           CS腳接入約2.6V電平后PWM對應波形(1、2號為PWM輸出,3號為CS腳電平)從上圖可以看出CS腳接入2.6V電平后,輸出PWM信號占空比開始減小,以減小次級能量維持空載或輕載時輸出電壓。 通過以上兩個實驗測試得出兩個結果:1. 短路檢測閥值0.4V2. 輕載/輕載檢測閥值2.6V這樣一來我們就可以輕松算出原理圖中R1、R6、R7、R8的值了(依據串聯電阻中電壓比等于阻值比就可以得出了)。

原理圖:

                                                   前級推挽原理圖(升壓至380VDC



后級采用單極性方式:

                             后級采用單極性調制方式原理圖(左邊的方框是SPWM控制器內部電路)

1
回復
20年前
LV.7
8
2018-03-20 13:57
@20年前
原理圖:[圖片]                                                 前級推挽原理圖(升壓至380VDC) 后級采用單極性方式:[圖片]                           后級采用單極性調制方式原理圖(左邊的方框是SPWM控制器內部電路)

準備MOS散熱器,打螺絲孔



                 特寫后羿的HY3708P(封裝TO-220FB-3L,80V,3.8mΩ,170A



                 特寫后羿的HY65R201MF-3L(塑封TO-220MF-3L,650V0.16Ω,20A

1
回復
20年前
LV.7
9
2018-03-20 13:57
@20年前
[圖片][圖片]準備MOS散熱器,打螺絲孔 [圖片]                 特寫后羿的HY3708P(封裝TO-220FB-3L,80V,3.8mΩ,170A) [圖片]                特寫后羿的HY65R201MF-3L(塑封TO-220MF-3L,650V,0.16Ω,20A

計算變壓器圈數為:

PQ3230骨架

初級4T200.54mm漆包線

次級150T,10.48mm漆包線

打算采用次級包初級的方式繞制

1
回復
20年前
LV.7
10
2018-03-20 13:57
@20年前
計算變壓器圈數為:PQ3230骨架初級4T,20根0.54mm漆包線次級150T,1跟0.48mm漆包線打算采用次級包初級的方式繞制

線繞初級,0.48mm,70圈,剛好繞兩層,如下圖:



再繞初級,如下圖:



再繞初級另一個繞組,如圖:(初級的兩個繞組最好并饒,耦合效果更好,可惜繞完之后才想起來)

最后繞次級剩下的一半0.48mm,80圈,如下圖:(因?yàn)槌跫?jí)根數太多沒法饒平,所以次級剩下這一半也沒法饒平了)





0
回復
20年前
LV.7
11
2018-03-20 13:57
@20年前
線繞初級,0.48mm,70圈,剛好繞兩層,如下圖:[圖片][圖片] 再繞初級,如下圖:[圖片][圖片] 再繞初級另一個繞組,如圖:(初級的兩個繞組最好并饒,耦合效果更好,可惜繞完之后才想起來)[圖片][圖片]最后繞次級剩下的一半0.48mm,80圈,如下圖:(因?yàn)槌跫?jí)根數太多沒法饒平,所以次級剩下這一半也沒法饒平了)[圖片][圖片]

調整輸出電壓的可調電阻用3239電位器,這種電位器沒有旋鈕,找了一個DO-201AD的二極管焊在上面妥妥的:





1
回復
20年前
LV.7
12
2018-03-20 13:58
@20年前
調整輸出電壓的可調電阻用3239電位器,這種電位器沒有旋鈕,找了一個DO-201AD的二極管焊在上面妥妥的:[圖片][圖片]

時間緊張,沒空畫PCB了,直接用洞洞板吧,先把插件器件裝上

配了一個輸出顯示器(顯示輸出電壓、電流、溫度等),看圖:

走線現在還沒連上,后面繼續跟新



0
回復
20年前
LV.7
13
2018-03-20 13:58
@20年前
時間緊張,沒空畫PCB了,直接用洞洞板吧,先把插件器件裝上配了一個輸出顯示器(顯示輸出電壓、電流、溫度等),看圖:[圖片][圖片][圖片][圖片][圖片][圖片]走線現在還沒連上,后面繼續跟新

前面的磁環是用兩顆18mm外徑重疊做的,后來計算了一下發現體積太小了,后來在網上重新購買了:鐵硅鋁,磁導率125,36*22*10mm,見圖:





0
回復
hooyi_admin
LV.3
14
2018-03-20 17:03
@20年前
前面的磁環是用兩顆18mm外徑重疊做的,后來計算了一下發現體積太小了,后來在網上重新購買了:鐵硅鋁,磁導率125,36*22*10mm,見圖:[圖片]
你好,樣品已發出,請查收!

0
回復
2018-03-20 18:55
占個位置,期待大神更新??!
0
回復
20年前
LV.7
16
2018-03-20 19:09
@hooyi_admin
你好,樣品已發出,請查收![圖片]

感謝領導



0
回復
20年前
LV.7
17
2018-03-20 19:22
@20年前
感謝領導[圖片][圖片][圖片]

領導,請問兩個問題:

    “后羿半導體”是不是改名為“華羿微電子”了?

    華羿微電子跟華天科技什么關系?。磕銈兊漠a(chǎn)品是在華天科技封裝的嗎?

0
回復
20年前
LV.7
18
2018-03-22 12:54
@20年前
領導,請問兩個問題:    “后羿半導體”是不是改名為“華羿微電子”了?    華羿微電子跟華天科技什么關系?。磕銈兊漠a(chǎn)品是在華天科技封裝的嗎?

樣片收到了,感謝



0
回復
guang盧
LV.7
19
2018-03-27 10:13
方波逆變器沒有H橋?
0
回復
20年前
LV.7
20
2018-04-02 16:36
@20年前
樣片收到了,感謝[圖片]

這里的磁環電感量大一點會好一些,先做一個2mH的測試一下效果



130圈,手工繞費勁



1
回復
20年前
LV.7
21
2018-04-04 14:12
@20年前

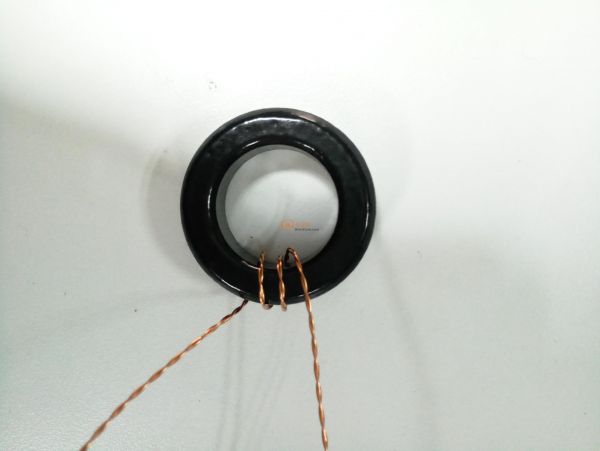

這里的磁環電感量大一點會好一些,先做一個2mH的測試一下效果 [圖片]130圈,手工繞費勁

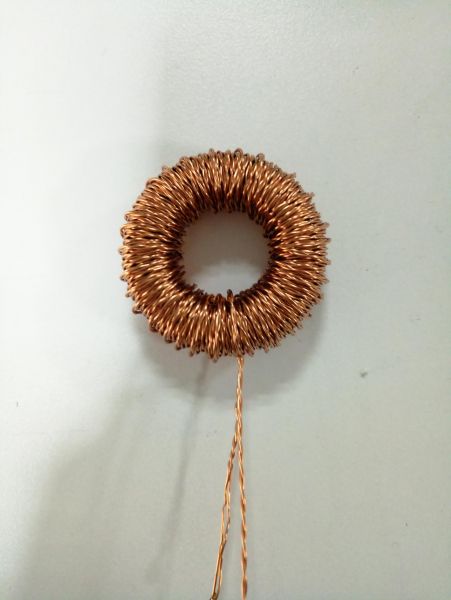

繞磁環嘍,采用0.48mm雙股絞線



繞兩層,第一層密繞,第二層的內圈重疊,外圈嵌入第一層線與線之間

1
回復
月光曲
LV.1
22
2018-04-04 18:00
@20年前
[圖片]繞磁環嘍,采用0.48mm雙股絞線 [圖片]繞兩層,第一層密繞,第二層的內圈重疊,外圈嵌入第一層線與線之間
zhanwei
占個位置,期待大神更新!!
0
回復
2018-04-06 16:47
@guang盧
方波逆變器沒有H橋?
期待大佬更新 這個帖子對我這樣的菜鳥太有用了
0
回復
20年前
LV.7
24
2018-04-07 22:51
@VFD一刻鐘
期待大佬更新這個帖子對我這樣的菜鳥太有用了
我也是菜鳥,咱們一起學習,一起進步
0
回復
20年前
LV.7
25
2018-04-07 22:56
@月光曲
zhanwei占個位置,期待大神更新!!

換上大號的磁環,見圖:(只是插件元器件布局,地下走線還沒連接)



這雙漂亮的手,是我媳婦兒的

2
回復
20年前
LV.7
26
2018-04-08 00:18
@20年前
換上大號的磁環,見圖:(只是插件元器件布局,地下走線還沒連接)[圖片][圖片] 這雙漂亮的手,是我媳婦兒的[圖片][圖片][圖片]

板子布局做好了,后面連接線比較凌亂,后面整理好后再給大家分享,下面分開測試前級升壓及后級H橋能否工作。



先把后級H橋斷開,單獨測試推挽升壓部分。通電后空載輸出電壓380V正常,但空載時輸入電流為1A明顯偏高(正常在300mA內),此時測試如下波形來分析問題所在:

                                這是兩路PWM信號,正常



                              這是變壓器原邊電流波形,有異常



                這是空載時輸入電壓波形,有異常(1號PWM信號,2號輸入電壓波形)

通過以上波形觀察,大致判斷為12V直流電壓輸入電解容量太小或直流電源穩定性太差。我直接更換了一個12V_60A服務器電源測試,故障排除。

0
回復
20年前
LV.7
27
2018-04-08 00:32
@20年前
板子布局做好了,后面連接線比較凌亂,后面整理好后再給大家分享,下面分開測試前級升壓及后級H橋能否工作。 先把后級H橋斷開,單獨測試推挽升壓部分。通電后空載輸出電壓380V正常,但空載時輸入電流為1A明顯偏高(正常在300mA內),此時測試如下波形來分析問題所在:[圖片]                               這是兩路PWM信號,正常 [圖片]                             這是變壓器原邊電流波形,有異常 [圖片]               這是空載時輸入電壓波形,有異常(1號PWM信號,2號輸入電壓波形)通過以上波形觀察,大致判斷為12V直流電壓輸入電解容量太小或直流電源穩定性太差。我直接更換了一個12V_60A服務器電源測試,故障排除。

推挽升壓部分已經調試完成,下面先斷開前級升壓部分,給后級H橋單獨接入一個二十幾伏直流電平(當然SPWM控制器需要的12V和5V工作電壓必不可少),測試H橋?qū)⒅绷麟娖侥孀優?0Hz交流電的效果。

                                        啟動時輸出50Hz交流電波形

從圖中可以看出,啟動時輸出正弦波電壓幅值是慢慢上升的,看來這個SPWM控制器功能還是比較完善的。



                                                  展開波形

展開波形后觀察,波形很平滑,在過零點處理得也不錯。



                                                 掉電時的波形









夜深了,洗洗睡吧。。。
