高頻變壓器接zvs空載電流大怎么辦？

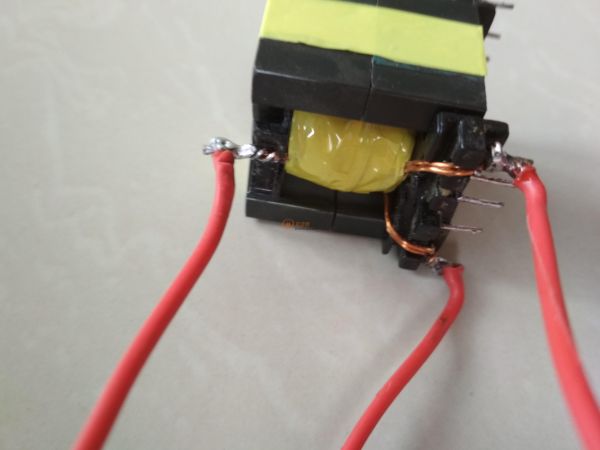

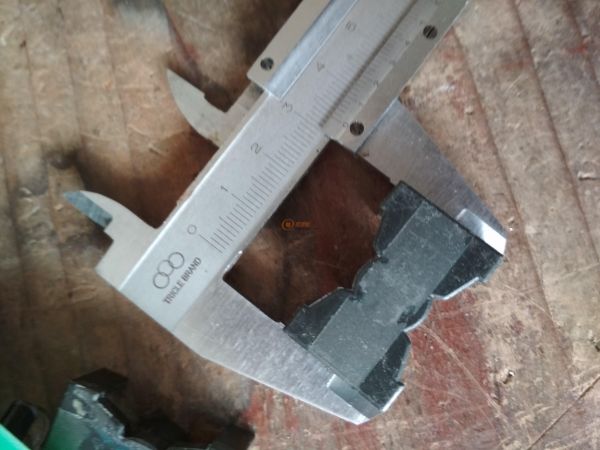

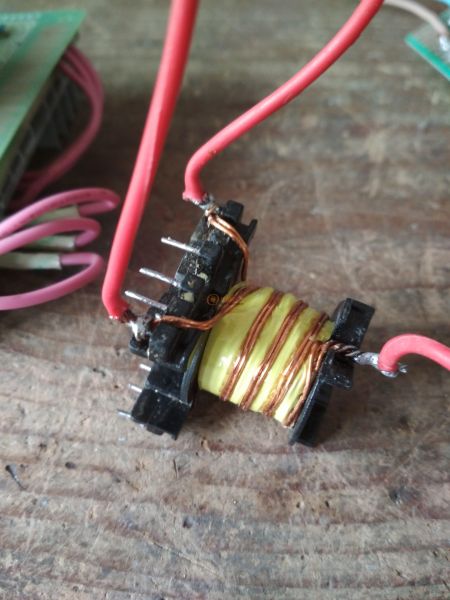

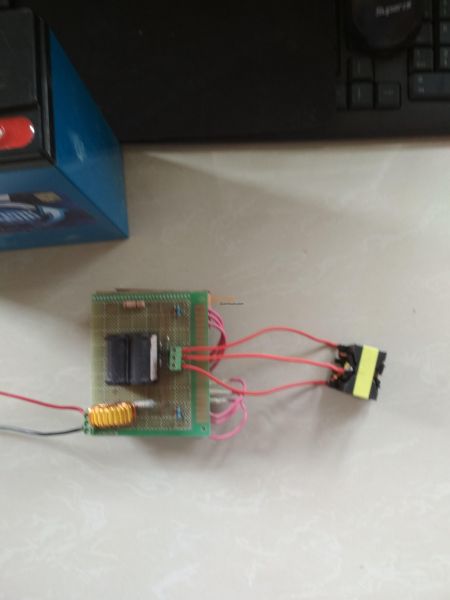

 我繞了一個高頻變壓器，用的是電瓶車充電器變壓器的磁芯，好像是什么PQ32的磁芯，隨便用漆包線繞的，沒看線徑，也沒計算線徑，初級4+4，次級19，用ZVS推空載電流很大怎么辦？我在ZVS的正極串聯了一個萬用表，調到電流檔20a，通上電測量，顯示超量程，是我的變壓器繞得有問題嗎？還是初級太少了？求大佬們解答，下面是一些我繞的變壓器的圖片，求大佬們幫忙看看對了嗎？

IMG_20180122_134924

IMG_20180122_134940

IMG_20180122_135117

IMG_20180122_135200

IMG_20180122_135252

全部回復(8)
正序查看
倒序查看
top041376
LV.6
2
2018-01-22 15:23
沙發
0
回復
2018-01-22 17:42

初級繞錯了，同名端不對。

0
回復
hmy123456
LV.6
4
2018-01-22 22:10
@ymyangyong
初級繞錯了，同名端不對。
確實錯了
0
回復
2018-02-02 08:18
@hmy123456
確實錯了
嚇我一跳，以為遇到核彈！
0
回復
2018-02-05 08:32
@ymyangyong
初級繞錯了，同名端不對。
什么是同名端？我萌新
0
回復
2018-02-05 11:03
@駱15078977513
什么是同名端？我萌新
初級其中一組方向繞反了。
0
回復
2021-07-24 21:48

初級匝數越多，電流會自動減小。

0
回復
11455355
LV.9
9
2021-07-25 00:35

電動車的充電器，一般是單端開關電源，為防止磁飽和，鐵氧體磁芯都留有氣隙，兩個E合起來，中間柱會短一截，對不上。這種磁芯不適合用在推挽電源。要不拆兩個鐵氧體配一組，要不磨平鐵氧體磁芯。

0
回復
