關于可調占空比的PWM信號產生

請問如何產生一可調占空比的PWM方波，要求電源輸入12V或24V等常規即可。但占空比用0-10V電壓控制。

望各位大神指點。

全部回復(7)
正序查看
倒序查看
slj201506
LV.2
2
2018-01-05 16:08
用方波發生器線路。
0
回復
2018-01-05 16:16
@slj201506
用方波發生器線路。
不知道您指的是哪種方波發生器線路，是否可以再具體描述一下，謝謝啦
0
回復
2018-01-08 17:52

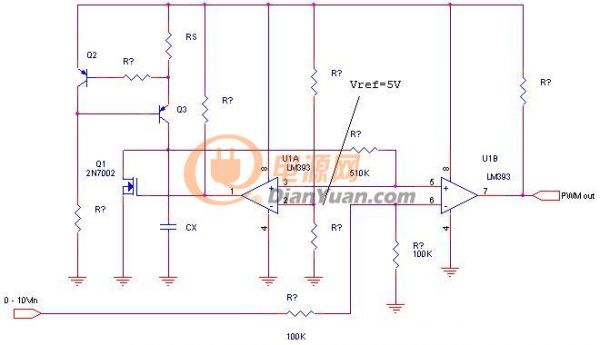

用這電路, 方波發生器無法產生鋸齒波, 即使有也無法到零點....

利用定電流充電產生一個線性斜率波形, 再利用比較器放電產生鋸齒波...

然後再輸入比較電壓產生0-10V對應0%-100% PWM

0
回復
2018-01-09 08:14
一個單片機解決問題?。?！小菜一碟
0
回復
旅行車
LV.4
6
2018-01-09 08:35
用一個三角波和0-10V的電壓比較就好了,不過要想從0V開始,還要再想想辦法,
0
回復
2018-01-09 11:05
@旅行車
用一個三角波和0-10V的電壓比較就好了,不過要想從0V開始,還要再想想辦法,
這可從0開始比，因為當mos導通，鋸齒波將被歸零
0
回復
mr.wu
LV.2
8
2018-01-09 16:40

用555定時器可實現，輸入接到5腳 3腳輸出
