當當當！！?。〗K于焊接完畢，開始測試。
先上一張焊機完了的整體照片。這是在測試的時候拍的（手動捂臉）。

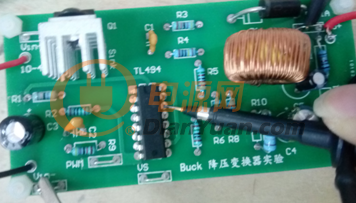

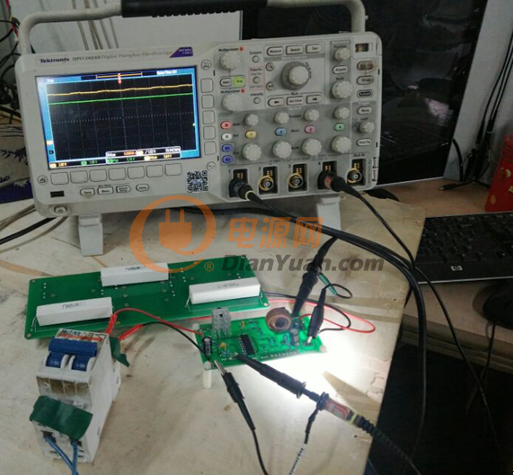

先告知諸位測試條件（暫時先側一些測試點的波形，因此上個小電壓，等會兒再來各個電壓等級的測試），DC輸入15V，負載R為10歐姆，20W水泥電阻。整體測試照片來一張，對了，輸出的地方有點小燈，為了避免這個燈在我測試的時候長時間運行，進而使R11的功耗過大，我把它變成了手動連接了，不懂啥是手動連接？看上圖紅圈所示，不焊接，直接綁在測試點上，方便拆卸，就問機智不。話不多說，來，上一張整體測試的照片。額，別看是三個電阻，我只用到了一個，別問我為啥，我懶的拆那兩個剩余的電阻。
首先計算出f。R9=47k, C2=102．計算出f的理論值為23.4khz。好了，算完了，開始上電。
好吧，理論值是26.4K，g估計是因?yàn)?span>R9的值和C2值不是理論值。有一定誤差，還有就是我是直接焊完一起測試的，可能這兒導致了些許誤差。
繼續繼續，下一個測試。PWM波形
上圖是測試位置，下圖是波形，一通道是PWM波形，4通道是輸出電壓。恩，還不錯。
上圖是測試位置，下圖是波形，一通道基準電壓波形，保持在5V這樣子，還不錯，輸出穩壓就靠它了，參考不穩就麻煩了，不過這還是蠻穩的，4通道是輸出電壓。

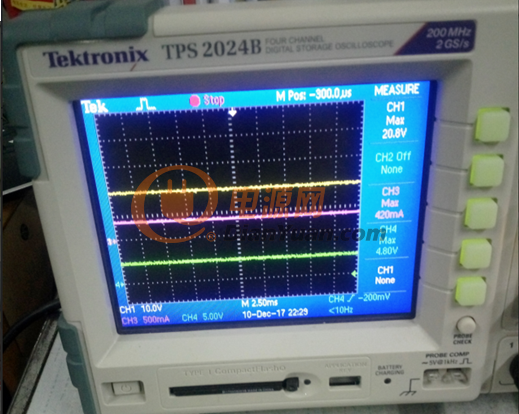

開始進行穩壓測試，下面將進行一組10V,20V,30V,40V輸出時的輸出電壓波形，探討其5V輸出是否穩定，并且做了一組40V等級時的負載切換實驗，從空載切換到滿載。話不多說，上波形。（PS：由于輸如輸出不共地，我換了一個隔離示波器來做這個實驗）
可以看到，當負載有空載切換到滿載時，電壓有較跌落，帶載能力較弱。本次測試有兩個不足的地方：一是一次性焊接完成，沒有邊測邊焊接。二是沒有進行效率分析，因?yàn)檫@個線太細了，我的功率分析儀夾不住這個細線
總的來說，這塊BUKC電路非常容易上手，教程通俗易懂，是新手學習的良品，值得推薦。最后感謝電源網，感謝試用君，感謝BUCK供貨商。謝謝！真心感謝你們，祝電源網越辦越好，多點這種活動，嘿嘿。
