我用的最多是DIP-8封裝或者TO-220封裝的TOP三腳電源集成塊，雖然沒有同步整流和電纜電壓補償這些功能，這樣的話電路就很簡單了。TOP222~top227都用過，用的最多的還是TOP224Y做的電源，做過好幾款板子形狀，大小，輸入電源，輸出要求，各異的電源。 TOP224Y是TOPSwitch-II的一款，集成塊內部包括振蕩器、誤差放大器、脈寬調制器、高壓功率開關管（MOSFET）、過流保護電路、過熱保護及其他橫多保護電路、屬于反激拓?fù)潆娫葱酒?/span>。

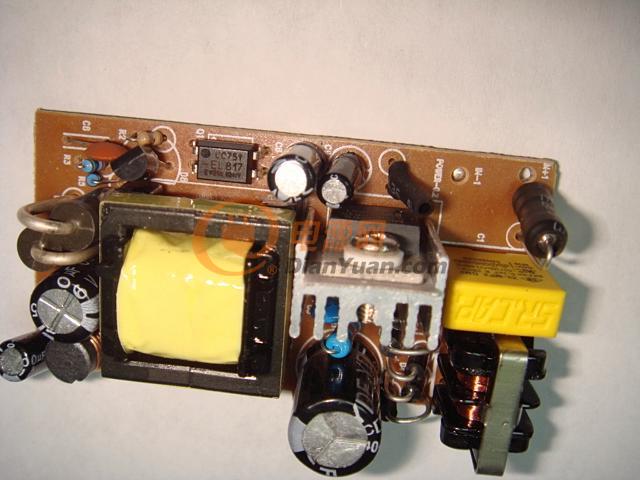

              采用一片TOP224P型三端單片開關電源，配PC817A型光耦合器，構成帶穩壓管的光耦反饋電路，能在85V～265V交流輸入的電源情況下長時間工作輸出12V、1.67A的電壓電流，可連續輸出20W的功率。峰值輸出功率為30W。電路簡單，穩壓性能好，成本低。外圍電路所需元器件恒少。其電壓調整率和負載調整率約為±1％，電源效率可達78％，這個性能可以用在很多產品上面。
