【應征入伍】24W工作燈可遠近光降壓恒流驅動方案
1.方案名稱：24W工作燈可遠近光降壓恒流驅動方案
2.品牌名稱：深圳市世微半導體有限公司
3.方案特點：
（1）.峰值電流采樣電壓：250mV的高亮度 LED 燈恒流驅動控制芯片，內置 高精度比較器，固定關斷時間控制電路， 恒流驅動電路等，特別適合大功率、多個 寬輸入電壓范圍：5V~100V 高效率：可高達 92%電流控制方式，其工作頻率較/高可達1MHz，可使外部電感和濾波電容體積減小，效率提高，節省 PCB 面積。
（2）.關斷時間 亮度可調：EN 端的 PWM 調光和 DIM端的線性調光 關斷時間可調可通過外部電容進行調節，工作頻率也可根據用戶要求進行調節。在 EN 端加 PWM信號，可調節 LED 燈的亮度。AP5174 通過調節外置電流檢測電 內置電流采樣前沿消隱電路應用領域阻的阻值來設置流過 LED 燈的電流，支持外加電壓線性調光，流過 LED 燈的電流可從幾十毫安到 2.5 安培變化。
（3） 較/大工作頻率：1MHzAP5174 采用固定關斷時間的峰值
（4）AP5174內置 MOS 降壓型大功率 LED 恒流驅動器概述 特點AP5174 是一款高效率，穩定可靠 內置 100V 功率管高亮度 LED 燈串的恒流驅動。
4.產品應用：
（1）.平板顯示器 LED 背光燈
（2）.自行車燈
（3）.LED 射燈
（4）.摩托車燈
（5）.電動車燈
（6）.汽車前照燈
（7）.工作燈
5.封裝：AP5174 采用 ESOP8 封裝，散熱片內置接 SW 腳。
6.
實物圖

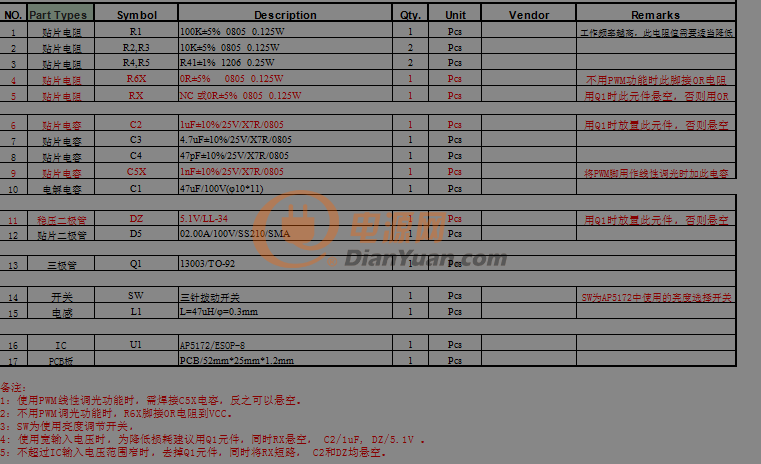

7.物料清單
8.聯系方式：
歐陽：18811874036
QQ:2355558464
歡迎一起交流
