麻煩各位進來看看，推挽自激電路輸出+15V與-9V，發現三極管發燙

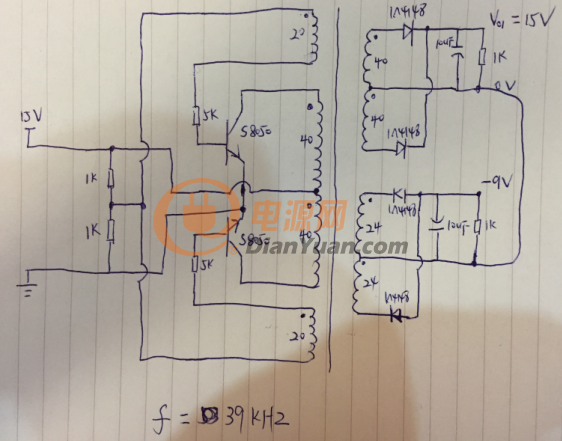

下面是原理圖
全部回復(11)
正序查看
倒序查看
曹亞國
LV.4
2
2017-09-09 21:21

0
回復
曹亞國
LV.4
3
2017-09-09 21:23
@曹亞國
[圖片]

負載接的1K，又不大，為啥三極管不到兩分鐘就到70幾度，開關頻率39K，不知道什么原因各位幫幫忙，看看

0
回復
2017-09-10 09:47
@曹亞國
負載接的1K，又不大，為啥三極管不到兩分鐘就到70幾度，開關頻率39K，不知道什么原因各位幫幫忙，看看
這么小的管做多少w？
0
回復
曹亞國
LV.4
5
2017-09-10 09:52
@心如刀割
這么小的管做多少w？
只做1W就行
0
回復
曹亞國
LV.4
6
2017-09-10 09:54
@心如刀割
這么小的管做多少w？
幫我看看為啥管子這么燙呢是沒匹配好嗎？
0
回復
2017-09-10 19:39
@曹亞國
負載接的1K，又不大，為啥三極管不到兩分鐘就到70幾度，開關頻率39K，不知道什么原因各位幫幫忙，看看
用示波器看下開關管波形，看是否飽和開通和截止。
0
回復
曹亞國
LV.4
8
2017-09-11 08:43
@ymyangyong
用示波器看下開關管波形，看是否飽和開通和截止。

這個是BE之間的波形，怎么電壓最大值有25V

下面是BE放大的波形，發現關斷前期有毛刺下來

0
回復
2017-09-11 11:40
恭喜被添加到社區經典圖庫，并獲得1積分
http://www.zjkrx.cn/bbs/classic/
0
回復
2017-09-11 14:05
@曹亞國
幫我看看為啥管子這么燙呢是沒匹配好嗎？

效率低，損耗大，發熱也正常。

調節一下偏置看看，要不換大管測試 一下具體溫度與其它數據

0
回復
曹亞國
LV.4
11
2017-09-11 22:36
@曹亞國
這個是BE之間的波形，怎么電壓最大值有25V[圖片]下面是BE放大的波形，發現關斷前期有毛刺下來[圖片]
我調節B集電阻，溫度下降了，可以帶動1W了，再加大負載，電壓就被拉下來了，帶不動，有哪些方法可以增加負載率呢，目標1.5W
0
回復
2017-09-18 10:40
@曹亞國
我調節B集電阻，溫度下降了，可以帶動1W了，再加大負載，電壓就被拉下來了，帶不動，有哪些方法可以增加負載率呢，目標1.5W
減少變壓器初級匝數，B極電阻小點 幾百歐就夠了
