測試項目：智能手表在不同工作狀態下的功耗特性
測試對象：智能手表（來自某寶上的“無印良品”）
測試難點:
變化迅速、高動態范圍的復雜耗電特性
1. 關機或休眠時，具有極低的漏電流或休眠電流：幾微安， 甚至只有幾十納安
2. 但是，從休眠狀態轉換到數百毫安的工作狀態，只有幾十微秒， 這可是數萬倍的瞬間變化啊！
3. 極低的快速電流脈沖，低占空比，必須精確捕獲和測量到電流脈沖
4. 工作狀態變化多、變化快，須長時間連續監測和記錄電流變化
測試手段：
萬用表、示波器、N6705 直流電源分析儀
萬用表：電流測量采樣速度、動態范圍和量程都不行， 而且萬用表的內阻還會影響輸入電壓。這個方案被否決
示波器：速度夠了，但還是不要想了吧。 探頭都是一個難關， 更不用說精度和動態范圍了。
N6705 直流電源分析儀，配上N6781A模塊和14585A分析軟件，聽說是低功耗分析的神器？
N6705B直流電源分析儀：
1. 1 至4 路高性能電源輸出或電子負載
2. 帶功率輸出的任意波形發生器
3. 電壓、電流示波器和長時間數據記錄N6781A耗電分析的兩象限SMU 模塊
4. 創新的無縫量程切換技術，無需調整量程，即可輕松測量80nA至3A大范圍動態電流
5. 高達200 KHz（5us)電流采樣率，精確測量窄脈沖電流14585A軟件
6. 更為強大的電流記錄和分析功能
測試前的熱身運動：
拆手表、除去電池、連接供電線-----用N6705給手表供電
準備完畢開始測試?yán)玻?/span>
先來看看關機漏電流，將近88微安，不小??！但好在是個吉利數。
再來看看待機功耗

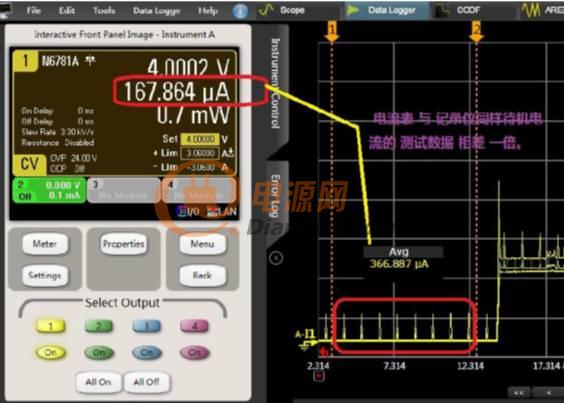

開機后，等待手機進入待機休眠模式，從N6705B讀取電流值167.057uA。但從N6705示波器捕獲的波形看，待機電流366.887uA，兩者幾乎相差一倍！不要奇怪，因?yàn)殡娏鞅頍o法捕獲圖中的電流脈沖所致。示波器模式測試值當然是準確的了。
各種工作狀態的功耗特性
計步器 / 計時器 / 連接藍牙 / 電話接聽 ….. 只要讓就讓手表進入不同的工作狀態， 都能測到。
發現問題：
利用軟件進行分析，我們發現這個智能手表，有兩個較為嚴重的功耗問題：
問題1↓：
在計步的狀態下， 即使關閉屏幕顯示， 耗電居然高達 16.6mA！
問題2↓：
在計時器工作的時候， 關閉顯示屏幕， 耗電也高達 18mA！
