去年的香港展覽會接了不少訂單!
我的技術方案是這樣的:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/11571209536485.png');}" onmousewheel="return imgzoom(this);">

我發現整個香港展會就我這一家的金鹵燈是點著的!大家可以在上面的圖中看到我們的金鹵燈是亮著的!



500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/11571209538277.jpg');}" onmousewheel="return imgzoom(this);">

本方案采用的新技術和特點是:
1.調頻恒功率控制,
2.獨特的檢測開路與短路方法.
3.獨特得全橋高壓保護電路,使得在點火時,高壓不會對全橋造成傷害.
4.簡化的整機供電電源電路.
5.采用軟件控制整機的工作.
6.完善的結構設計,使得整機的溫度梯度比較均勻.
7.能點亮任何廠家生產的金鹵燈燈管.而且功率完全一樣大小.
8.光源的色彩還原性好.
9.符合EMI國際標準.
10.能通過各國認證.
11.有單電壓(220-240V)和通用電壓(100-240V)版本的.
12.能在-25℃-60環境溫度下可靠地使用.

不錯,不錯,多少W的?

此線路是不錯,可是效率不是很理想...

boost+buck+全橋+MCU,成本很高啊,我們老板要是肯給我這么高的成本預算就好了.請教一下,MCU是否也控制點火時間?BUCK級恒功率是用調頻方式?去年的香港展會我也去了,HID確實很少見.

70W和35W兩種

MCU當然控制點火的時間了啊!

我的這款在性能參數上和照明巨頭差不多,但是在燈管兼容性上比他們的還好!可以點著任何廠家生產的燈管,而且不同廠家生產的燈管在工作時的功率完全一樣,無任何偏差!

EMI測試
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/11571209645850.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/11571209646138.gif');}" onmousewheel="return imgzoom(this);">

燈電壓和燈電流波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/11571209646446.gif');}" onmousewheel="return imgzoom(this);">

點火電壓的波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/11571209646712.jpg');}" onmousewheel="return imgzoom(this);">

你的成本不會低于70塊吧

這個完美的版本的成本當然高了,不過我還有不帶MCU的精簡版本,可以適合國內市場的要求!今年的6月8日的廣州照明展會展出,有興趣可以去參觀,我們訂了4個展位!

看上去很漂亮,波形也不錯!你這個三級的效率有多高呀?
葉兄!你的供電電源還算不上最簡化喲,呵呵!

效率90%,如果用輔助電源供電的話,會影響可靠性的問題,用獨立電源供電是有效率稍稍低的問題,但是我的這個產品設計的思想是高品質高可靠性:除非你把它砸爛,或放進水中,要不在日常使用中,你就不能傷它一點皮毛.

輔助電源是否穩定直接影響了整機的可靠性,大電解旁是你輔助電源的變壓器吧?看起來好像是Flyback方案,呵呵!三級做到90%的效率也還算不錯!

是啊,你看得很清楚,佩服!

你現的是這一款的升級產品吧!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/94351209699883.gif');}" onmousewheel="return imgzoom(this);">

你這種獨立輔助電源的方案還比較復雜,Flyback要做到高可靠性,還是要花點功夫!

是啊,它們是一樣的,現在為了和外殼適配,稍稍調整了一下PCB外型.

方案復雜一些是為了照顧長壽命和可靠性啊!沒有辦法的!

葉兄!"方案復雜一些是為了照顧長壽命和可靠性"你這句話我不太認同,復雜的電路可靠性一定高嗎?關于獨立的輔助電源,還有更簡單并且可靠性高的方案,呵呵!

I think Mr. Ye means the lighting bob, not the power supply.
Because the more components mean less stability and Mr. Ye should know this!

But I don't agree Mr. Ye says "燈管兼容性上比他們的還好!可以點著任何廠家生產的燈管", I think the 照明巨頭s are just focus on their brand lighting-bob!

Thanks, If any things not corret, please point them out!

我也考慮過使用簡化電路,從PFC取IC電源啊,可是會存在著其他可靠性問題!

呵呵,你要是做過實驗就知道了!照明巨頭的鎮流器可能會點不著國內某些燈管廠家生產的燈管,而我的這個鎮流器對點著這些燈管完全沒有問題!

這是銷售部匯集從市場上對質量的反饋 11571209707183.doc

呵呵,從PFC取那就不叫獨立的輔助電源了．

我現在理解你的意思了,剛剛誤解了,不過你要是深入做過實驗就能理解我這里為什么要這么做了.

我曾經見過某照明巨頭的HID產品上用了一種非常簡潔的獨立的輔助電源,你這種不是唯一可靠的方案,呵呵!

那是啊,成功之路不止一條啊!我還有其他版本的鎮流器,使用的IC電源也許就象你所說的一樣!不過那個確實簡潔,但是不能用于這個版本,因為這個版本有兩個地線,不能直接連接的!

電路不同會造成使用不同的電源!

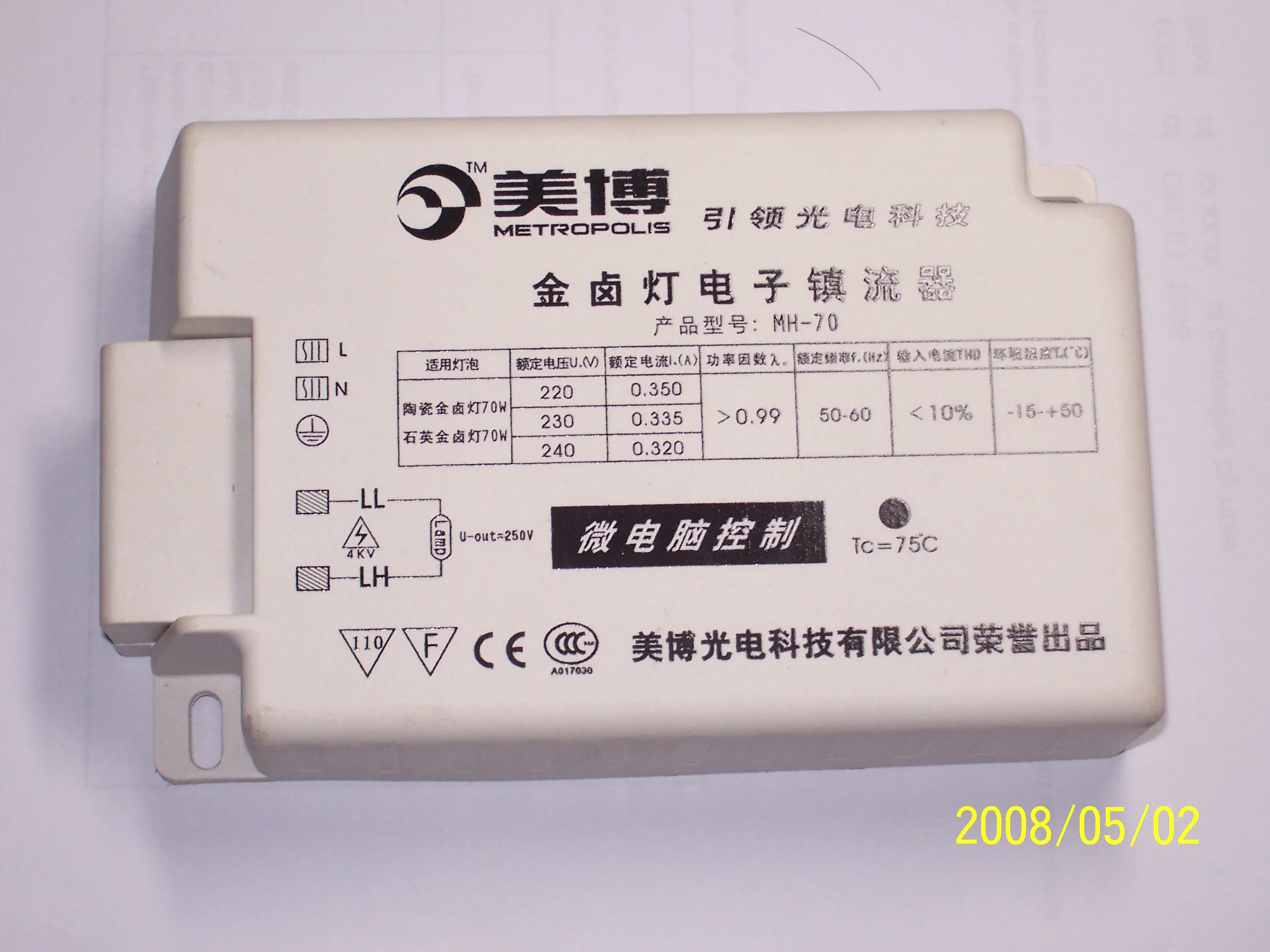

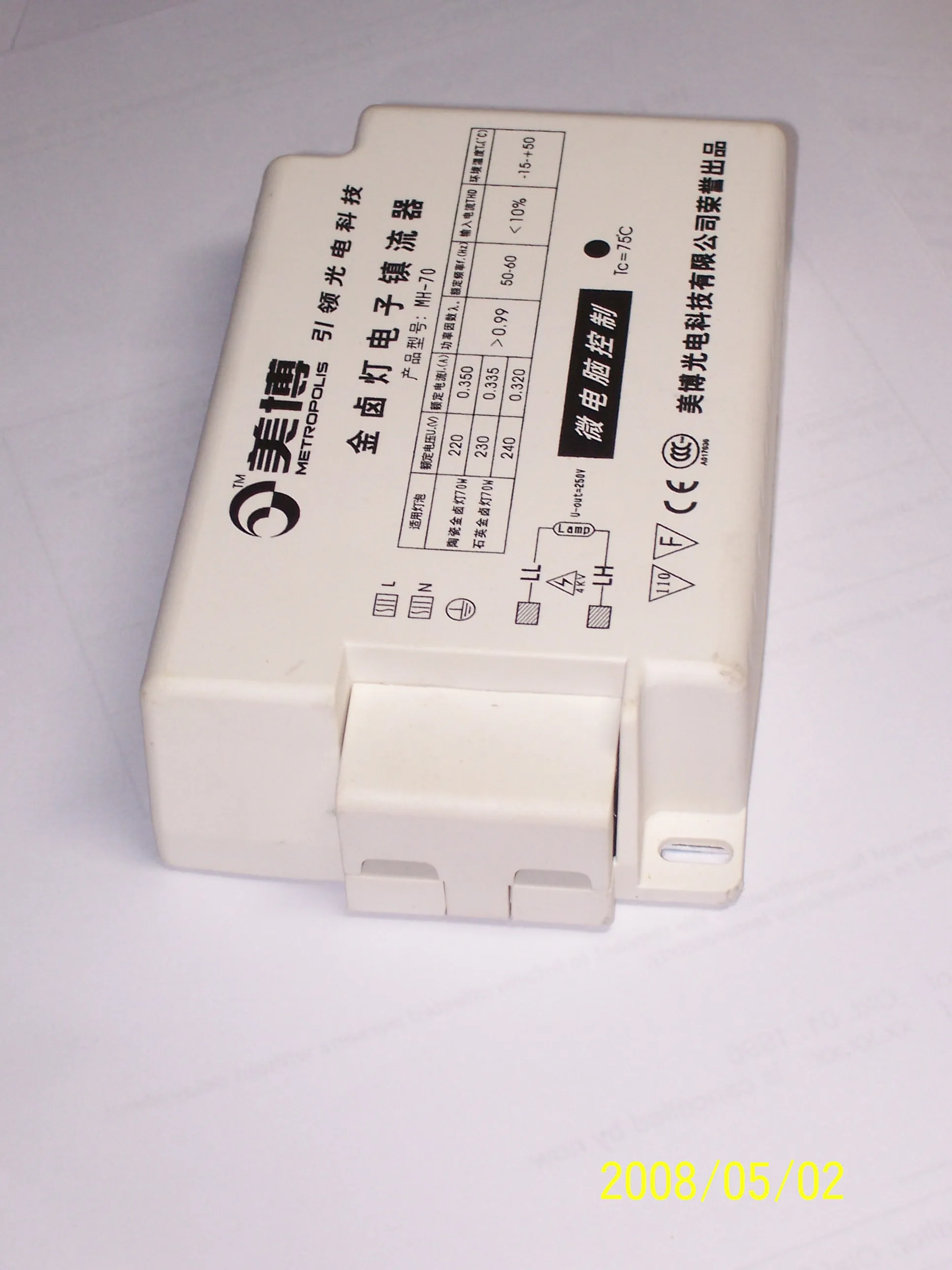

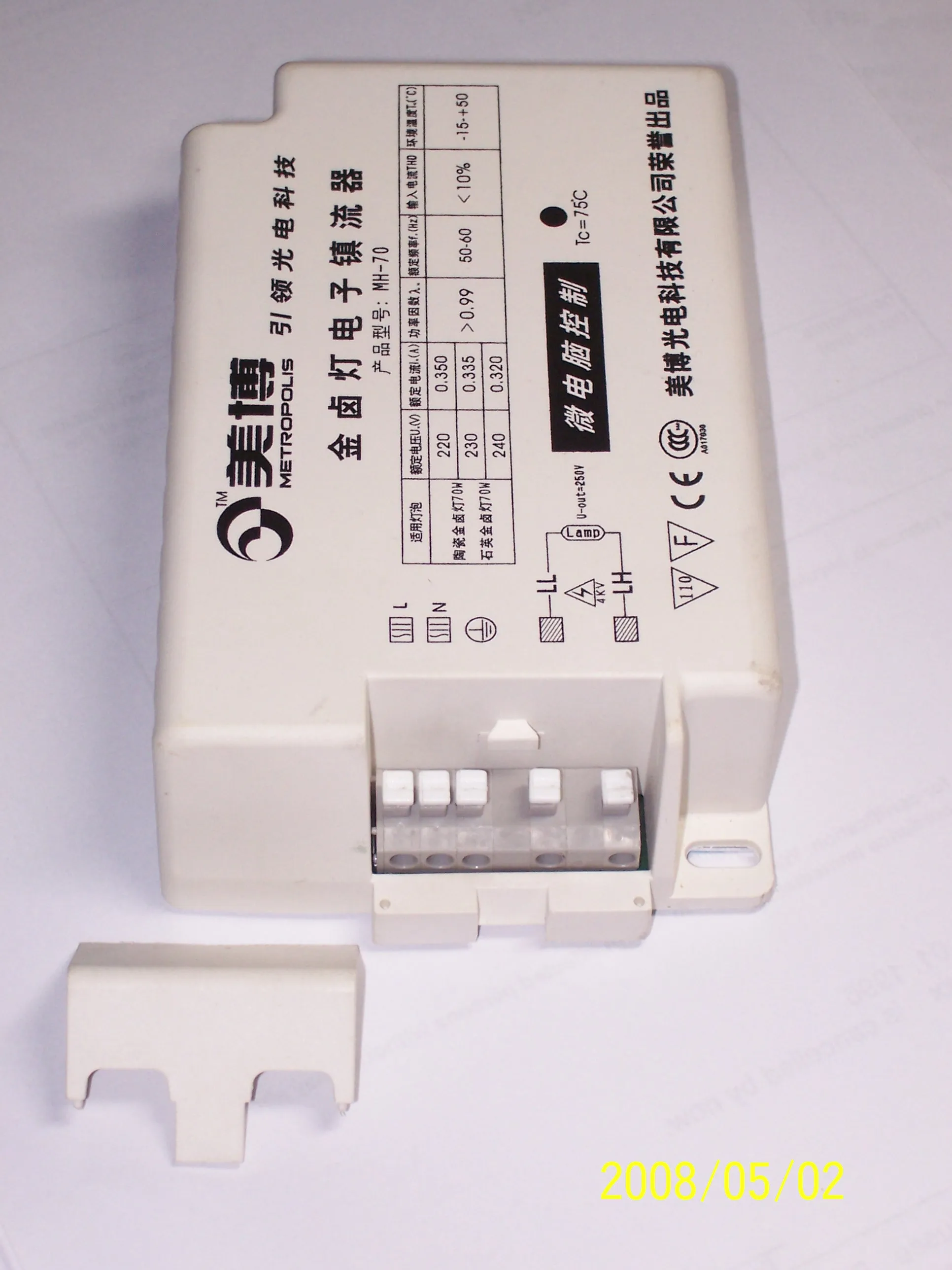

外觀形狀
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/11571209730403.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/11571209730530.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/11571209730656.jpg');}" onmousewheel="return imgzoom(this);">
