之前有寫過關于銅鋁漆包線焊接的專題"銅鋁焊接案例---銅鋁導線的焊接(M51低溫釬焊)()",里面介紹的案例是給一客戶做過的成功銅鋁導線焊接,因為客戶在設計導線長度的時候,考慮到擔心強度不夠設計銅鋁線擰在一起的長度達到25--30mm,從焊接效果件上反映出來焊接肉比較多,然后針對客戶的要求需要盡量壓縮成本,這就需要我們終端廠家制定合理的方案,設計上我們可以根據M51的強度13公斤/平方毫米來設計銅鋁導線擰在一起的長度,可以達到既省線材也省焊材,從技術上,我們可以通過掌控合理的工作溫度使M51的流動性達到最好!比方說一個焊角10mm長,正常情況需要焊接材料3--5mm,但是如果我們把溫度掌控好的話,可以控制在1-2個的長度,在M51-F的作用下達到最好的薄層流動性!所以針對客戶的需求我們經過反復的測試實驗,強度測試,導電測試,腐蝕性測試均能夠達到客戶滿意的效果.由以前一個接頭平均成本0.1--0.3元/個,到現在的平均成本0.02-0.03元/個,成本降低了八成.
          成功經驗需要讓大家共同分享,現我把她寫出來,供在各個行業的朋友來順利解決銅鋁漆包線的問題,既成本又經濟還要環保!

一、推薦材料:M51低溫釬焊焊絲,M51-F焊劑.
二、工具:30-50W電烙鐵,小塊不銹鋼鋼板
三、效果評定:焊肉少,成型美觀,強度大,對導電性幾乎無影響,經抗拉檢測拉斷鋁導線或者銅導線也不會從焊接處絲裂焊縫.
四、適用導線尺寸:所有直徑的銅鋁漆包線,無需脫漆步驟
四、技術提供:天津市英源焊接技術有限公司技術部
五、使用過程:
        1)事先將銅鋁漆包線絲擰成麻花狀(無需脫漆),根據強度大小可以控制接頭長度至最合理,一般一個平方毫米的抗拉強度達到13公斤.未擰部分最好留有包線,防止在焊接的過程中燙傷手,也可佩帶991隔熱手套(可防400攝氏度的高溫)!
        2)在擰麻花狀漆包線的同時,將30--50W功率電烙鐵通電,使其端部尖端溫度能夠達到179度以上,并放置于小塊不銹鋼板上,對不銹鋼板可以局部加熱,對以后的焊接操作起到一個很好的鋪墊作用.
        3)將事先擰好的麻花狀銅鋁漆包線平鋪一排于已經有一定溫度(別涼就行)的不銹鋼板上,用尖端溫度已經達到179度以上的電烙鐵熔化非常少量的焊絲粘于不銹鋼上的導線上,用焊絲沾少許M51-F焊劑于沾在導線上的熔融焊絲上,達到焊絲充分流動到每根細的導線之間的作用!
        4)一手輕輕轉動銅鋁漆包線同時用電烙鐵尖端加熱銅鋁漆包線讓焊絲保持熔融狀態,直到焊絲充分流動完全融敷好銅鋁導線
        5)讓焊接好的銅鋁漆包線自然冷卻,待熔融的焊絲固化以后就可以丟進事先準備好的裝水容器,量多以后做簡單清洗表面焊劑.

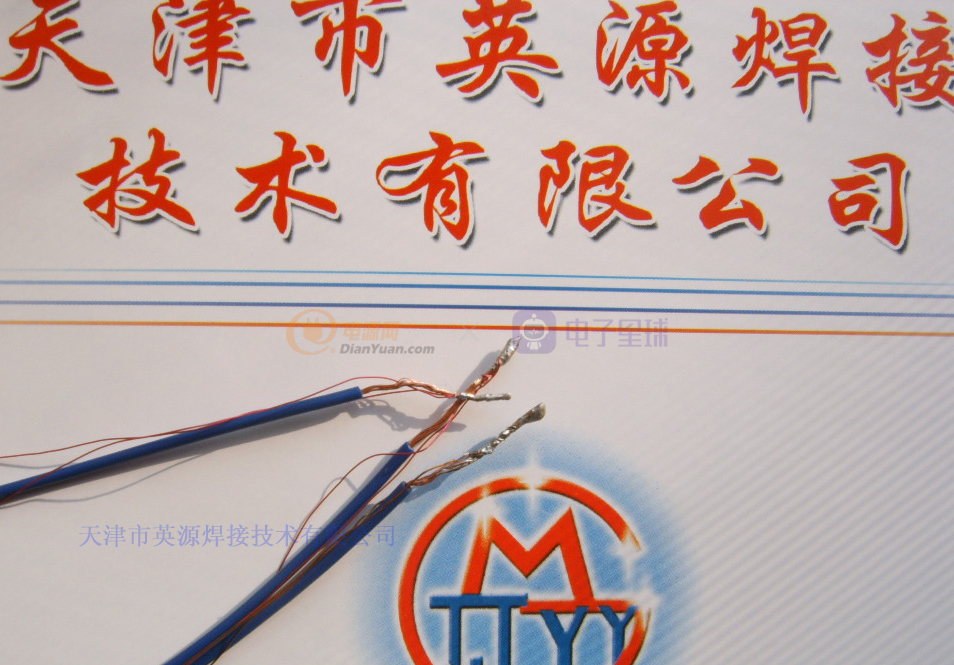

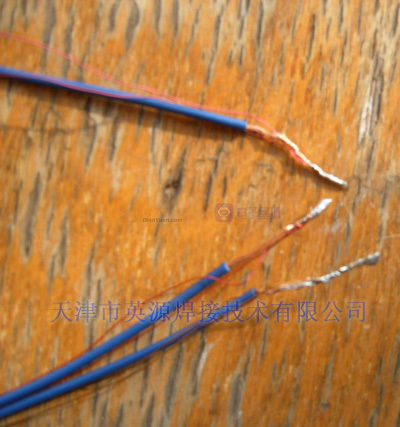

        6)效果圖全覽見下

OK,說這么多了,我想總結一下其最核心的原理,就是如何掌控好179度左右的溫度,在M51-F的溫度指示下,以及增強流動性的作用下,如何讓溶化以后的M51焊絲更加好的流動和成型!
