有無簡單5V轉48V的升壓電路,成本省而且穩定簡單!

5V轉48V的升壓電路,48V電流僅10-50MA即夠了,請各位大俠給在下幫一下忙

全部回復(7)

只看樓主

正序查看

倒序查看

cnpower

LV.6

2008-02-19 09:06

rcc royer

回復

LV.1

2008-02-23 12:40

@cnpower

rccroyer

哪個公司的

回復

t.t.lee

LV.5

2008-02-23 17:51

5V轉48V的升壓電路,48V電流10-50MA.KB3301可以做到.

輸入電壓(V) 輸入電流(mA) 輸出電壓(V) 輸出電流(mA)  效率%
4.7            420            48.6          35.72          87.9%
4.68           560            48.7          47.79          88.8%

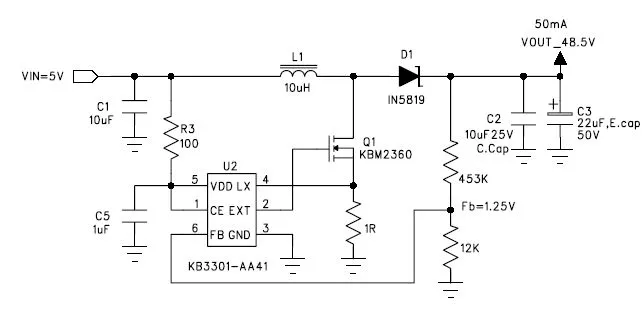

電路圖:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/1326571203760150.jpg');}" onmousewheel="return imgzoom(this);">

QQ: 610081268 Email: songbo_li_@126.com

回復

LV.1

2008-02-27 17:21

@t.t.lee

5V轉48V的升壓電路,48V電流10-50MA.KB3301可以做到.輸入電壓(V)輸入電流(mA)輸出電壓(V)輸出電流(mA) 效率%4.7 420 48.6 35.72 87.9%4.68 560 48.7 47.79 88.8%電路圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/62/1326571203760150.jpg');}"onmousewheel="returnimgzoom(this);">QQ:610081268 Email:songbo_li_@126.com

多謝了
