在此期間又買回TL494和4對IRF540又做了一個逆變驅動板,發現在50HZ左右時(沒有頻率表,以長期做逆變器的經驗靠耳聽音頻,哈哈~~~厲害吧!)帶小功率的變器還可以,500VA的UPS的變壓器時居然不穩斷斷續續的,電流很大場管急劇發熱,帶500W的變壓器有時穩有時不穩,說不定換一根粗一點的線,或是把板子移動個方向就不穩了,最后棄用!
圖如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/1274091201790177.jpg');}" onmousewheel="return imgzoom(this);">

制作沒有因此而停下,接下來做了二個.按原圖重做了一個{原來的元件一個不用).同時又按TL494的另外一種圖的接法做了一個(就是 西平房  用來研究穩壓的圖)500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/1274091201791887.gif');}" onmousewheel="return imgzoom(this);">
    還是不穩,只不過比原來強一些.我分析了一下原因,一是我用的是萬能板,分布電容大造成自激.二,可能是布線不太合理.三.可能是干擾.后來我用了SG3525做(這是后話)非常穩定!
    現在我可以告訴大家,確實是TL494的抗干擾能力差!從此后,我對494另眼相看了.把它打進十八層地獄永不錄用!

之所以選用這兩個圖來做,就是看中它能穩壓.我用的幾個變壓器都有一組12V或是15V的繞組,整流后接電阻接到1腳,不能穩壓.當電位器調到某一阻值時,電壓突然下降,明顯地聽到變壓"打嗝"TL494輸出不穩了.無論你怎樣細心調都是這個結果!我把西平房工程師的<<我制作逆變器的經驗>>看了又看,綜合他的經驗再通過后來對用SG3525制作的逆變器穩壓的試驗,得出的是一樣的結果:   不能穩壓!
   經驗:無論是TL494還是SG3525,在50HZ輸出時閉環條件下,想通過調制脈寬來穩壓是癡人做夢而已!

精彩,樓主繼續,我頂一個.
SG3525的圖能否貼出來?
另外,樓主用的變壓器是怎么做的?自己繞的?用銅皮?

TL494做的工頻逆變器,很不理想.我把目光放到了另外一個芯片SG3525的身上,于是又買回了一片,簡單粗糙搭了一個電路(原來的電路還是花了一番功夫做的,很工整)沒想到居然很穩定.結果就把幾片494丟在一旁再也沒有用過了.這時看到周圍的幾個人每天出去電魚,我就再去買了副E55磁芯和DB3,BT151.等東東把這個電路整了個高頻的電魚機.魚沒有地方可電,遠的地方不想去,魚沒電幾條倒是每天出去都要搞幾碗龍蝦下酒,呵呵~~~

SG3525的就是這個圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/1274091201799212.gif');}" onmousewheel="return imgzoom(this);">
變壓器自已做的也有,從舊UPS上拆下的也有,低頻的一般是不用銅皮的,用2.0-3.0的銅線繞的!

下雪前幾天,我估計年底供電緊張會停電(每年都有這個情況發生)就用SG3525又做了一個板,沒想到下雪引起的停電竟派上了用場.但問題出來了,帶150W左右變壓器時空載電流450MA以下(應該差不多),但帶500W變壓器時有1.3A左右(我不能接受).原來我用多諧振蕩做的只有接近1A,我不解原因!
   我減小R4來調節死區時間,沒有什么效果,提高頻率可以減小空載電流,但不是50HZ了?
   我十分不解,現決定再做一個板看還是不是這個情況?

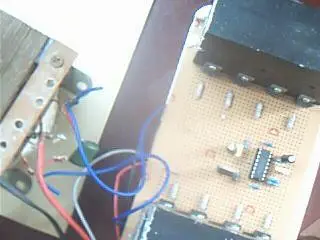

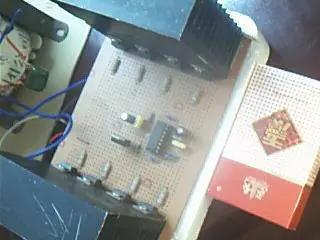

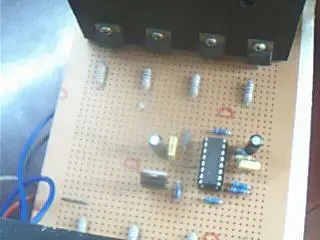

以下圖就是我最近做的一個:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/1274091201838615.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/1274091201838644.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/1274091201838656.jpg');}" onmousewheel="return imgzoom(this);">

由于天太冷,拿不手來還有繼電器和濾波的電路沒有加上去!
原先用多諧振蕩做的實物過幾天我再傳上來,給大家指點指點.互相學習下!

我們這已經是災區了,想自己做一個逆變器,就是變壓器難搞,用工頻變壓器,我的天,繞變壓器都會累死人了.也不知道我有沒有計算錯誤,竟然要1800匝.改天再算算.我在想能不能先用高頻變壓到300V,再調制成50Hz的.西平房說了一下,但是沒說具體.

功率小的變壓器是要這么多的,功率做大些只是在1000以下了,不過銅線重量是會增加不會減少的,成本也大啊,建議用廢舊變壓器改裝!
其實做高頻也不是很難,只不過保護一定要做好!
我現在也在做高頻的,前級已做好,LM339我也有.現在只差4個IRF740了,你要做我們有時間交流一下!

我算了一下你這個用G3525的圖,按照你圖上的數據,最低頻率也只能到72.8HZ呀!

對!按這個圖是這樣的,但我的W1用的150K可調電阻.我不會畫圖沒有改過來!
感謝你的指正!

這么好的貼子居然沒人頂,我自已來頂一下!!!

發一款經典的又是曾經量產過的工頻逆器:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/1274091202044368.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/1274091202044393.jpg');}" onmousewheel="return imgzoom(this);">

是可以的!但電路比較復雜

做低頻的.用SG3524

分立元件時代已過!現在都搞高頻逆變:直--交--直--交

用分立元件更顯功力呀,現在好多人什么都是芯片了,甚至是找最新的只用幾個元件的芯片,沒它們什么事也做不了,本質上就是抄DATASHEET的電路了.
知道原理了可以用常用的芯片或分立元件做好多事情,這才是真正的高人

3524與3525做低頻有區別嗎?

說的不錯,可當年這些都是主流!呵呵!

我個人認為3525是3524的改進型,在3524的基礎上增加了死區調節.比3524完善!
基礎電路還是一樣的,做低頻應該沒有分別!

你的那個500W的變壓器漏電感大所以就空載電流大

這個我也知道,變壓器是一方面原因!
問題是,不同的驅動電路在同樣的變壓器空載電流不同!

只要你在不同的驅動上能產生完全相同的驅動波型來,那么在相同的變壓器上空載電流就應該是相同的!

確實是這樣,謝謝你指教!
在業余條件下,想把每塊板做到一致是很難的!

做低頻的用這個電路可以嗎?有人做過嗎?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/414481203064827.jpg');}" onmousewheel="return imgzoom(this);">

當然可以的,做500W沒有必要用圖騰.直接推4對150就可以了!
不過用你的圖后面的場管用4對3205的話做800W應該很輕松!

我們業余制作家用逆變器主要是用來應急,用于對波形、頻率、穩壓精度不高的小功率電器使用.
反之,我建議大家還是在市場上去買質量比較過硬的成品.因為一款成熟的量產的產品從設計到出廠經過了嚴格的篩選的.比如優化設計、優化布線、元器件的選擇與檢測、流水線生產、各個生產環節的檢測、先進的檢測儀器和手段、老化試驗、售后跟蹤與反饋等等...等等...總之,這些都是限制我們業余制作無法達到的!

做低頻的在穩定性和場管發熱方面是不是能好點?

穩定性很好,1000W以上的我沒有做過,不好說.
1000W以下的(條件是:場管的電流余量留多點,散熱器要足夠)長時間滿負荷工作時場管也不是很熱的!
