【專題】軟開關方案驗證

【專題】軟開關方案驗證
設計指標input:85-220AV  output:48V/20A  freqence:clock freqence:300k,conversion freqence:150k
設計和仿真參考資料在軟開關仿真專題.
設計要求:
1.輔助電源:UC3842/43/44/45,input:85-220AC output:15V/1.5A freqence:200K UC1901光偶反饋
2.主電源:UC3875 IR2110驅動(好象仿真有問題,暫定),UC1901加光偶反饋.帶過流保護,輸出欠壓保護,過壓保護,等保護電路.
3.采用從下而上的設計思路.我們每個人針對相應電路仿真,并做成子電路或SYMBOL,然后進行系統級仿真.
4.磁性器件設計用ansoft pexpert5.0,材料TDK公司
5.誰熟悉SABER,以及軟開關電源的調試經驗的,我們一同來功克這個難題.
6.所選元件SABER里全有,只是部分POWER MOSFET/IGBT和POWER DIODE需要自己建模
哥們有力出力啊.自己對哪個模塊熟悉趕興趣就做哪方面的.我們大家再協商一下仿真模塊的接口問題.然后就實行如何.如果成功了我們就分別調試,都成功了,我們就來個大聚會如何?
注:過程中可能有意想不到的難題,無論是從仿真還是實際過程中.只要我們有耐心,一定沒問題的.
全部回復(41)
正序查看
倒序查看
lzgjxh
LV.7
2
2003-11-22 10:18
關于UC3854PFC仿真的兩篇資料.
1069467500.pdf1069467507.pdf
0
回復
lzgjxh
LV.7
3
2003-11-22 10:19
關于UC3875仿真的幾篇資料.
在tiny的幫助下,重新畫了電路圖,我現在可以進行初步的DC仿真了,但是還是有一個警告,我進行了很長時間的修改,可還是沒什么效果,希望各位saber高手,不吝賜教,
UC3875設計實例資料.APT公司
1069467920.pdf
0
回復
lzgjxh
LV.7
4
2003-11-22 10:26
關于IR2110的幾篇資料
1069467965.pdf
0
回復
lzgjxh
LV.7
5
2003-11-22 10:27
關于UC1901的幾篇資料
1069468030.pdf
0
回復
lzgjxh
LV.7
6
2003-11-22 10:28
好了資料也給大家了,有興趣的就去做好了.
歡迎你的參加.參數需要協調的,在此討論.
0
回復
lzgjxh
LV.7
7
2003-11-24 23:08
在出差之前,給大家傳一個軟開關的仿真結果.
開關頻率:112KHz,功率:500W,輸出48V/10A,對磁性器件及相關的參數進行適當調整,可改為1000W 48V/20A,+15V/-15V/20A
有興趣的,可以與我聯系
0
回復
lzgjxh
LV.7
8
2003-11-24 23:09

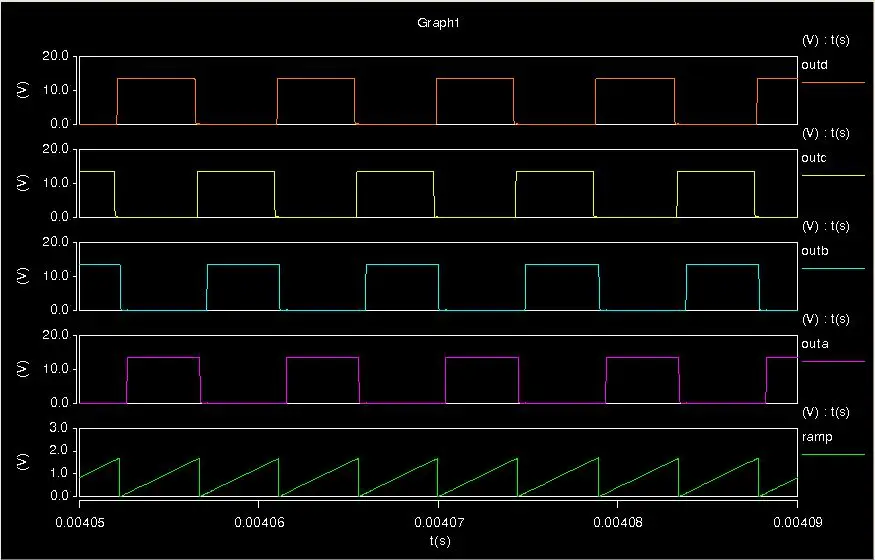

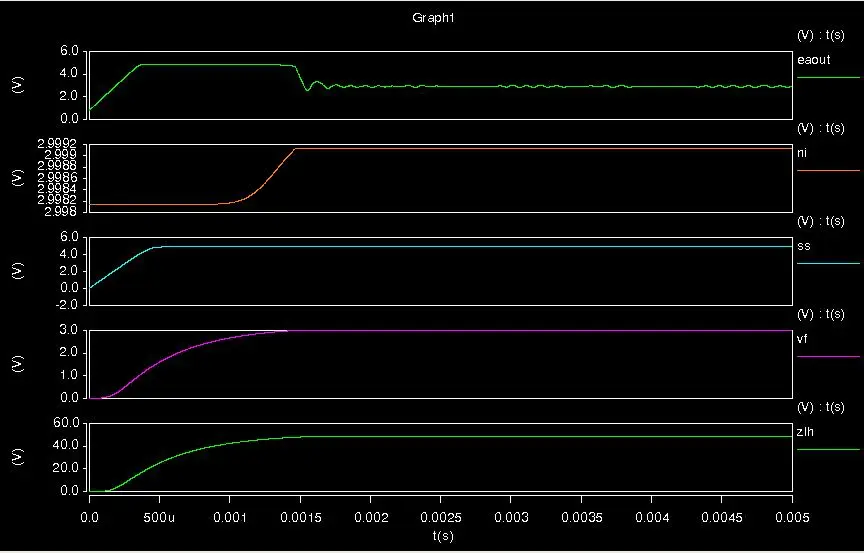

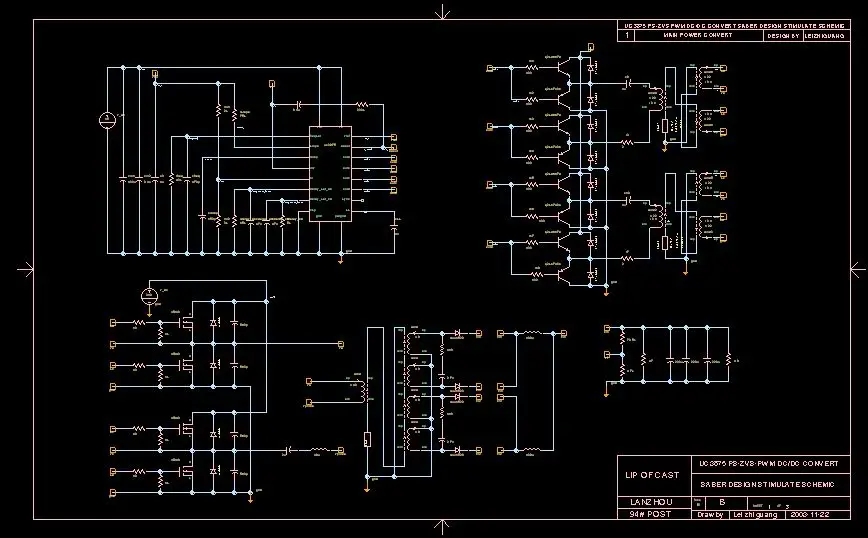

電路圖及相關波形,參考劉勝利老師的電路.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1069686600.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1069686628.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1069686650.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1069686664.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
lzgjxh
LV.7
9
2003-11-24 23:11
有些問題正在解決.望大家批評指正.
關于IR2110,和UC1901及光偶等部分的需要和別人再討論解決.最近出差,有事回來聯系.有興趣的,可以將別的電路進行一下仿真,我們就可以制版了.
0
回復
supertek
LV.3
10
2003-11-25 19:28
@lzgjxh
有些問題正在解決.望大家批評指正.關于IR2110,和UC1901及光偶等部分的需要和別人再討論解決.最近出差,有事回來聯系.有興趣的,可以將別的電路進行一下仿真,我們就可以制版了.
我怎么運行到1mS以上就出錯
非常感謝提供例題
0
回復
lzgjxh
LV.7
11
2003-11-25 20:25
@supertek
我怎么運行到1mS以上就出錯非常感謝提供例題
可能是你的仿真參數有問題的.
時域分析
5m.10u,
mon 400(monitor progress)
order 1(intergation controll標簽下)
0
回復
lzgjxh
LV.7
12
2003-11-26 22:33
最近,仿真了400V input,48V/20A output,freq:230k
有興趣的可以和我聯系,探討.
0
回復
tinyhe
LV.6
13
2003-11-27 20:48
@lzgjxh
最近,仿真了400Vinput,48V/20Aoutput,freq:230k有興趣的可以和我聯系,探討.
我用你的電路
仿真出來了,結果差不多
0
回復
lzgjxh
LV.7
14
2003-11-27 21:05
@tinyhe
我用你的電路仿真出來了,結果差不多
tiny兄,是不是驅動變壓器的波形有問題啊.
.
0
回復
tinyhe
LV.6
15
2003-11-27 21:48
@lzgjxh
tiny兄,是不是驅動變壓器的波形有問題啊..
沒有啊
我只是將UC3875的供電改了一下,開始是0伏,然后再1us內上升到15伏.不然,在驅動的隔直電容上有15V的初始電壓,造成驅動輸出不平衡
0
回復
lzgjxh
LV.7
16
2003-11-27 22:16
@tinyhe
沒有啊我只是將UC3875的供電改了一下,開始是0伏,然后再1us內上升到15伏.不然,在驅動的隔直電容上有15V的初始電壓,造成驅動輸出不平衡
用的是PWL了,但是好象SA,SC的波形幅度是300V啊.
tiny兄你的不是嗎\?
0
回復
lzgjxh
LV.7
17
2003-11-27 23:42
有想了解input 300V,output +15/30A,-15V/30A軟開關的哥們
現在仿真好了,可以相互探討.
0
回復
tinyhe
LV.6
18
2003-11-28 19:08
@lzgjxh
用的是PWL了,但是好象SA,SC的波形幅度是300V啊.tiny兄你的不是嗎\?
沒錯,是這樣的啊

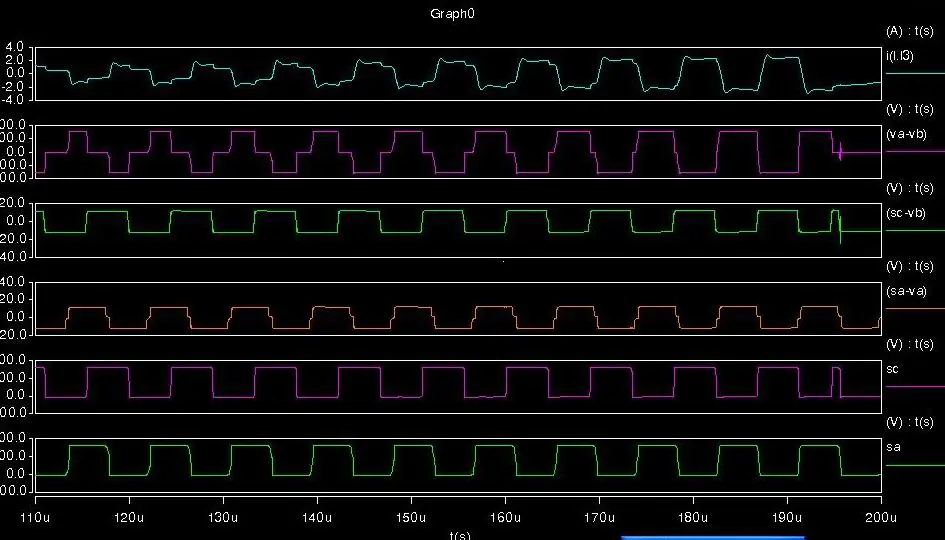

sa,sc對地的電壓是300V,減去相應的va,vb,就是15V了500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1070021945.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
lzgjxh
LV.7
19
2003-11-28 20:20
@tinyhe
沒錯,是這樣的啊sa,sc對地的電壓是300V,減去相應的va,vb,就是15V了[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1070021945.jpg');}"onmousewheel="returnimgzoom(this);">
想明白了.多謝tiny兄.
多謝.
0
回復
zhangchuan
LV.7
20
2003-12-09 11:15
@lzgjxh
有想了解input300V,output+15/30A,-15V/30A軟開關的哥們現在仿真好了,可以相互探討.
哎!我非常想仿真.
但是連最簡單的電路都仿真不出,以后還望各位前輩多多指教.
0
回復
lzgjxh
LV.7
21
2003-12-09 18:39
@zhangchuan
哎!我非常想仿真.但是連最簡單的電路都仿真不出,以后還望各位前輩多多指教.
漫漫學,別急.
.
0
回復
zhangchuan
LV.7
22
2004-02-16 15:01
@lzgjxh
漫漫學,別急..
我看了你上面的圖,
對此非常有興趣,LZG兄能否將電子檔的圖紙等資料貼上來或EMAIL(zjun8218@sohu.com)給我?我想看你們的參數如何設定,因為我有畫3842的電路,DC TRANFER老出錯,TIM-DOMAIN仿真出的波形不好,3842輸出脈寬老是
調不寬,反饋好象沒用.還請LZG兄多多指教.我將我的
圖上傳.1076914889.ai_dsn1076914897.ai_sch

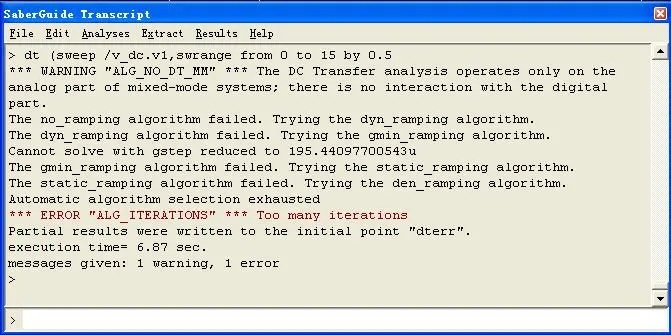

同時我想請教附圖顯示的錯誤是指那里有問題?如何解決?
謝謝!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1076918751.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
linyujun
LV.2
23
2004-02-21 16:41
@lzgjxh
最近,仿真了400Vinput,48V/20Aoutput,freq:230k有興趣的可以和我聯系,探討.
能否把你的電子版圖傳上？
能否把你的電子版圖上傳？我的仿真老是不出波形，
0
回復
ruihomles
LV.1
24
2004-03-24 20:43
@lzgjxh
關于UC3854PFC仿真的兩篇資料.1069467500.pdf1069467507.pdf
lzg兄，能不能把你的UC3854的psim模型給我發一份啊
謝謝了，
可以發到我的郵箱里
RUIhomles@126.com
0
回復
小蟲
LV.5
25
2004-04-04 09:41
有人合作嗎？我也正在搞3842做小電源，變壓器設計方面我也想?yún)⑴c
我也正在搞3842做小電源，變壓器設計方面我也研究過一段時間
0
回復
zzrrbb12
LV.2
26
2004-05-21 22:18
@lzgjxh
最近,仿真了400Vinput,48V/20Aoutput,freq:230k有興趣的可以和我聯系,探討.
您好，能將你的電路模型發給我一份嗎，我很有興趣的，以前實際電路搭過APFC電路，UC3854和L4981都用過的（最大做到3.5KW），非常想在理論上提高一下的.如果您同意，請mail到我得信箱，zzrrbb12@sohu.com
我以前用的是orcad 現在想改用saber 希望能得到你的幫助：）
0
回復
zzrrbb12
LV.2
27
2004-05-21 22:25
@zhangchuan
我看了你上面的圖,對此非常有興趣,LZG兄能否將電子檔的圖紙等資料貼上來或EMAIL(zjun8218@sohu.com)給我?我想看你們的參數如何設定,因為我有畫3842的電路,DCTRANFER老出錯,TIM-DOMAIN仿真出的波形不好,3842輸出脈寬老是調不寬,反饋好象沒用.還請LZG兄多多指教.我將我的圖上傳.1076914889.ai_dsn1076914897.ai_sch同時我想請教附圖顯示的錯誤是指那里有問題?如何解決?謝謝![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1076918751.jpg');}"onmousewheel="returnimgzoom(this);">
你好，能告知在saber中怎么將你的那兩張圖子打開嗎，我是剛剛接觸saber，不是很熟 謝謝了
0
回復
lzgjxh
LV.7
28
2004-06-01 12:55
@linyujun
能否把你的電子版圖傳上？能否把你的電子版圖上傳？我的仿真老是不出波形，
按照仿真參數設置,進行仿真.要先DC,然后再瞬態分析.
0
回復
lzgjxh
LV.7
29
2004-06-01 12:56
@小蟲
有人合作嗎？我也正在搞3842做小電源，變壓器設計方面我也想?yún)⑴c我也正在搞3842做小電源，變壓器設計方面我也研究過一段時間
好啊.我好久沒來論壇了,最近非常的忙.不好意思,有些帖子沒即時的回.,
0
回復
lzgjxh
LV.7
30
2004-06-01 12:57
@zhangchuan
我看了你上面的圖,對此非常有興趣,LZG兄能否將電子檔的圖紙等資料貼上來或EMAIL(zjun8218@sohu.com)給我?我想看你們的參數如何設定,因為我有畫3842的電路,DCTRANFER老出錯,TIM-DOMAIN仿真出的波形不好,3842輸出脈寬老是調不寬,反饋好象沒用.還請LZG兄多多指教.我將我的圖上傳.1076914889.ai_dsn1076914897.ai_sch同時我想請教附圖顯示的錯誤是指那里有問題?如何解決?謝謝![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1076918751.jpg');}"onmousewheel="returnimgzoom(this);">
我回去給你研究一下.
0
回復
huning
LV.2
31
2004-06-02 17:30
@lzgjxh
電路圖及相關波形,參考劉勝利老師的電路.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1069686600.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1069686628.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1069686650.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1069686664.jpg');}"onmousewheel="returnimgzoom(this);">
tzgixh老兄，能不能把你上傳的這個圖的電子版圖給我傳一份，非常感謝！
我的郵箱：huning1124@163.com
0
回復
