改供電繞組的線圈圈數.

1.你的啟動電容太大了.不要超過330uf.
2.7腳電壓波動說明,反饋供電繞組沒供上電.
3.其他參數不明確,沒有圖,不好幫你分析其他的.

你好!我的供電繞組匝數是13T,原邊匝數是90.計算公式我采用的是:(13/90)*D*310V=16V.你看對嗎?

供電繞組整流二極管是1N4148,濾波電容是4.7UF,隔離二極管也是4148.


為什么不供電呢?

供電繞組的整流濾波電路的電容電壓在0V,都是你線路的問題,好好檢查一下,
電容兩端對地短路或供電電壓沒有加過來,啟動電阻不能太小100K就可以啦

供電繞組極性有沒有錯.

問題就是 開關管導通不正常.一個周期導通正常,下一個周期就只導通極短的時間,只冒個尖尖. 請問是什么問題呀?

波形是這樣的 :

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/1219051200800249.jpg');}" onmousewheel="return imgzoom(this);">

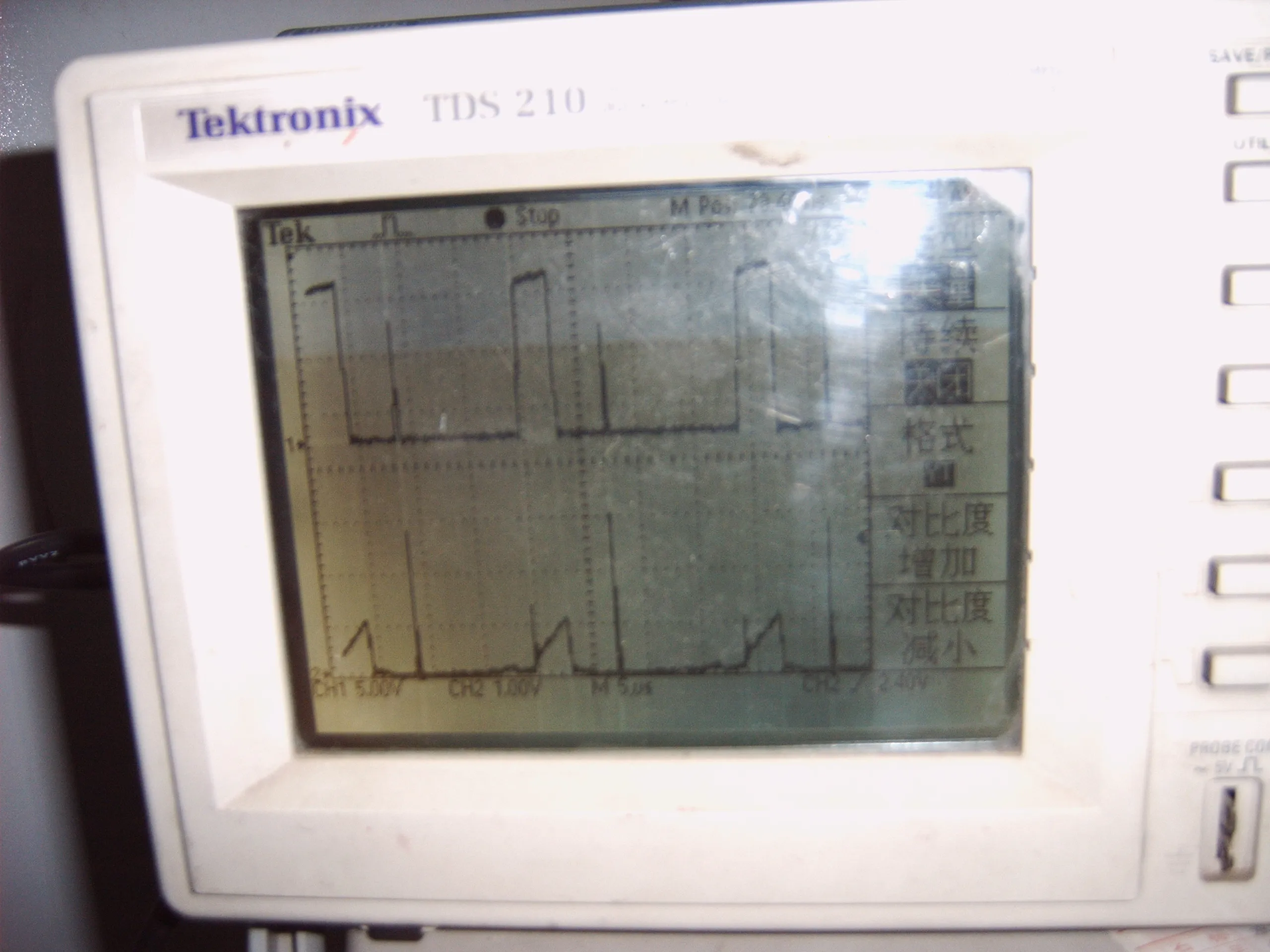

這是我用照相機照的,效果不好.上面的波形是驅動信號波形(3842的6腳波形)CH1測量的  ,下圖是開關管電流波形(3842的3腳), CH2測量.

注:示波器設置:時間坐標5us/div    電壓坐標 CH1 5v/div  CH2 1v/div

問題就是 開關管導通不正常.一個周期導通正常,下一個周期就只導通極短的時間,只冒個尖尖.

波形是這樣的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/1219051200800609.jpg');}" onmousewheel="return imgzoom(this);">


這是我用照相機照的,效果不好.上面的波形是驅動信號波形(3842的6腳波形)CH1測量的  ,下圖是開關管電流波形(3842的3腳), CH2測量.

注:示波器設置:時間坐標5us/div    電壓坐標 CH1 5v/div  CH2 1v/div

從上面的波形來看,很有可能是你的電壓反饋回路上的問題,有這么幾個點你得注意一下:
<1>:431的RC補償電路
<2>:光耦輸入驅動電路
<3>:3845比較器電路
這幾個點調好了基本上這個問題就可以解決了
