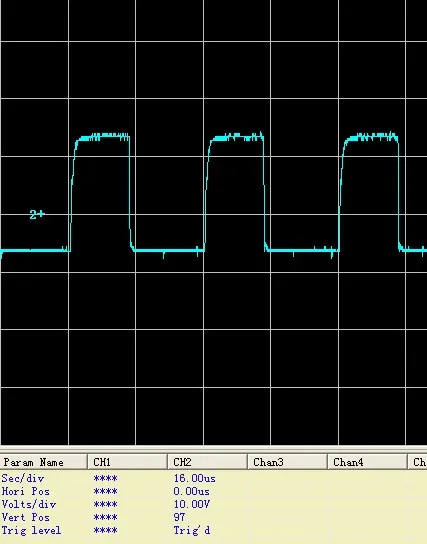

這是驅動波形500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/1799051197999539.jpg');}" onmousewheel="return imgzoom(this);">

沒有主回路原理圖,無法分析解答.

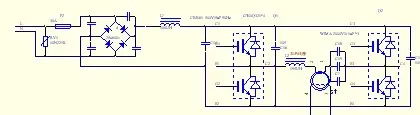

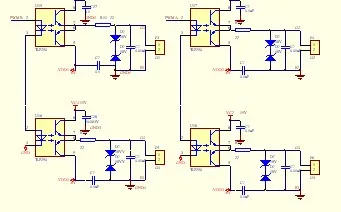

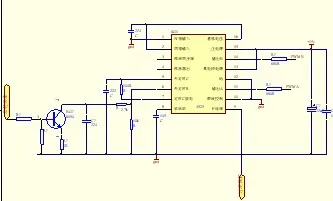

附上電路圖500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/1799051198040013.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/1799051198040017.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/1799051198040024.jpg');}" onmousewheel="return imgzoom(this);">

主回路是硬開關電路,不是軟開關.先加上零電壓電容再說.

CE波形和驅動波形同時顯示一下才能分析出原因(最好電流也同時顯示).

請問xiekui老師,零電壓電容是指在IGBT兩端加的電容嗎?不好意思我剛接觸這行,問了個低級的問題.電容多少合適?

我這示波器好象不行,示波器X1和X2是共地的

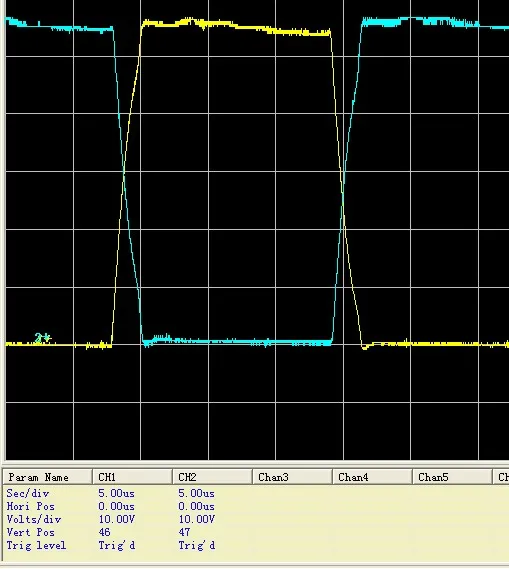

兩只上橋C E波形 IGBT上各并了一個473電容  1 500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/1799051198077460.jpg');}" onmousewheel="return imgzoom(this);">

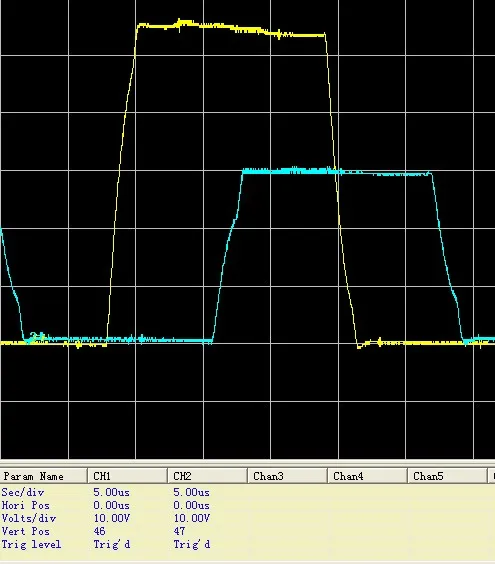

      2500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/1799051198077469.jpg');}" onmousewheel="return imgzoom(this);">

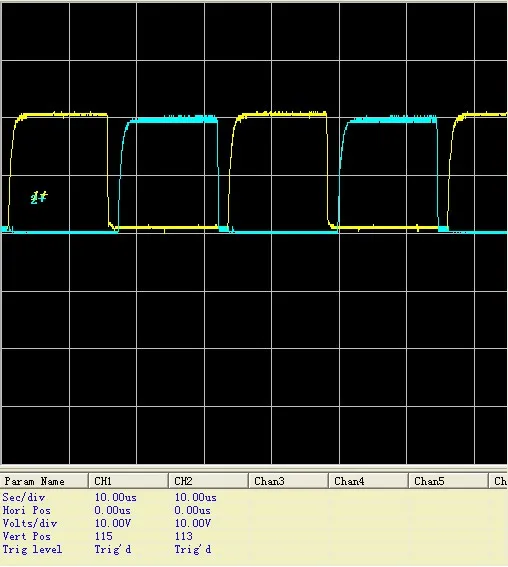

驅動波形500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/1799051198077492.jpg');}" onmousewheel="return imgzoom(this);">

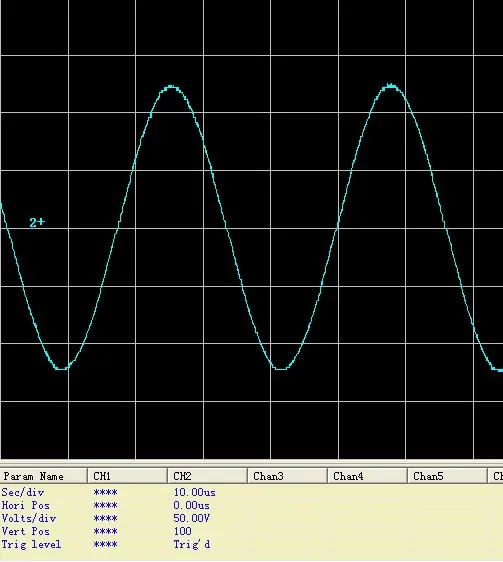

電流波形500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/1799051198077519.jpg');}" onmousewheel="return imgzoom(this);">

波形很好啊

請問秋天的風老師,我諧振電容是0.3UF,L=195uh,LC的諧振頻率應該是20.8K,為什么驅動頻率在30K的時候電流最大,還有就是在共模電感后面的濾波電容可以用大容量電容不?

電容加大點!

驅動頻率在30K的時候電流最大是正常的.共模電感后面的濾波電容可以用大容量電容.驅動頻率太接近諧振頻率的話串聯電容上的電壓就會很高的.

線圈的電感量要在實際工作位置放上鍋測,這才是有載電感量,這樣配上諧振電容計算值與實際諧振工作頻率是相同的.

有鍋時Q值不高,應該工作在臨近諧振點,電容上電壓不高,非常安全,諧振電容溫升也不大,從來沒有發生諧振電容有故障的情況.

我是放上鍋測得的電感量.不放鍋的電感量是110uh

謝謝xkw1.謝謝各位大師的指點

我現在用的是DC40V電壓,Q值不高應該是供電電壓低的原因,因手頭沒有調壓器,且沒調試好暫時不敢加高電壓

這個波形是兩只下管的CE波形,不知波形有交叉是否正常?怎樣消除振蕩.我用的473的電容,試過104的,振蕩只是拉長了些,不知要用多少合適500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/1799051198337601.gif');}" onmousewheel="return imgzoom(this);">

你這是要做多大功率呀?

沒有上足高壓,沒有上足功率,現在來提問題一切都為時太早了,不能說明什么問題.

大家?guī)臀铱聪挛业臇艠O驅動波形:IGBT500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/2295811199334200.gif');}" onmousewheel="return imgzoom(this);">

幅值?

回9貼
存在輕微的硬開通現象,可能死區不夠;

回19貼
波形正常
控制問題可參考

2.《嵌入性控制器的實施方案》
http://bbs.dianyuan.com/topic/196416

3.《串聯諧振逆變實驗 & 波形分析------ IGBT 關斷與接通都不容易 》
http://bbs.dianyuan.com/topic/184342

6.《細看 ZVS 前沿、后沿、失調現象》
http://bbs.dianyuan.com/topic/196963

回4貼
原理圖中后邊一組橋臂缺少 ZVS 電容;

回第一貼
這個波形說明主回路中有飽和型電感器,可能是由磁環繞制,將此電感器移除,再看看波形; 如果一定要加電感器,必須是開磁路的,而且承受峰值 2 倍的電流不應出現飽和跡象;

朋友,你的這個問題解決了嗎?我現在也遇到了同樣的問題,有時間交流交流!

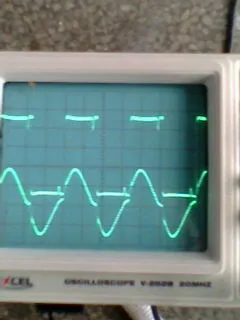

這是我測的波形圖500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/1340891212126036.jpg');}" onmousewheel="return imgzoom(this);">

呵呵...........我的問題現在已解決了!

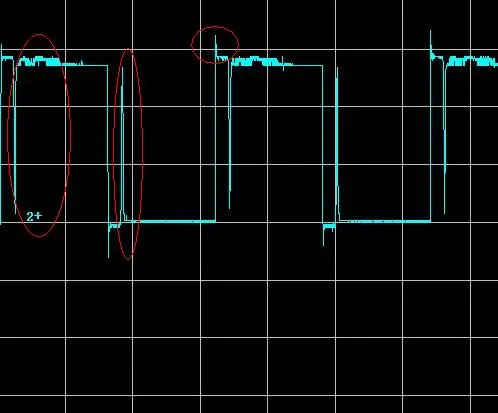

我也碰到同樣的問題,請教高手,樓主波形中的幾個尖沖是何故引起,非常感謝!
--------借用一下樓主的波形,一并謝謝!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2766111216560812.jpg');}" onmousewheel="return imgzoom(this);">
