大家?guī)臀铱匆幌?DS的波形

這是我用TOP250Y做的24V/4A的電源,波形是不占空比大了.這樣會有沒有什么風險的.
全部回復(14)
正序查看
倒序查看
2007-11-21 16:45
輸入電壓是多少,看不出有什么問題
0
回復
dsliumail
LV.4
3
2007-11-22 12:41
@powerint_dpa
輸入電壓是多少,看不出有什么問題
輸入電壓為220V. TOP的占空比不是不能大于50%嗎.這個問題不是太大,對嗎? 謝謝!
0
回復
2007-11-27 10:43
@dsliumail
輸入電壓為220V.TOP的占空比不是不能大于50%嗎.這個問題不是太大,對嗎?謝謝!
對反激并沒有占空比不能大于50%的限制啊,尤其在低壓輸入的情況下;何況你這個波形的占空比沒有到50%啊
0
回復
2007-11-30 10:27
@dsliumail
輸入電壓為220V.TOP的占空比不是不能大于50%嗎.這個問題不是太大,對嗎?謝謝!
你這是高壓輸入,占空比當然會小.此時的占空比是沒什么問題.
0
回復
nestling
LV.4
6
2007-11-30 10:42
這個是電壓波形,為零的時候才是導通.
0
回復
dsliumail
LV.4
7
2007-12-03 08:33
@nestling
這個是電壓波形,為零的時候才是導通.
謝謝!! 回貼!
0
回復
2008-03-18 09:37
從你的波形可以看的出來,你的電感量很大,這時你要看最你輸入電壓的時候的Ids波形.否則有可能會炸機
0
回復
changlun
LV.7
9
2008-03-25 11:14
@tqr987654321
從你的波形可以看的出來,你的電感量很大,這時你要看最你輸入電壓的時候的Ids波形.否則有可能會炸機

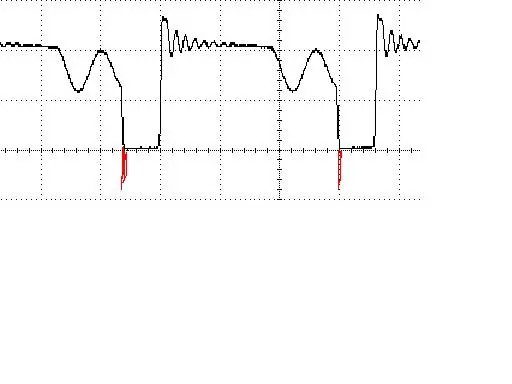

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/10711206414670.jpg');}" onmousewheel="return imgzoom(this);">如圖,請問各位高手,為何我做出來電路,所測到的次級末整流前的波形多了圖示中紅色所示的部份?是啥原因引起的啊?先謝謝了!!!
0
回復
chjxkj
LV.4
10
2008-03-30 14:45
@changlun
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/63/10711206414670.jpg');}"onmousewheel="returnimgzoom(this);">如圖,請問各位高手,為何我做出來電路,所測到的次級末整流前的波形多了圖示中紅色所示的部份?是啥原因引起的啊?先謝謝了!!!
有沒有假負載
0
回復
2008-03-31 16:44
@changlun
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/63/10711206414670.jpg');}"onmousewheel="returnimgzoom(this);">如圖,請問各位高手,為何我做出來電路,所測到的次級末整流前的波形多了圖示中紅色所示的部份?是啥原因引起的啊?先謝謝了!!!
整流管反向恢復引起的振蕩,加RC就消除了.
0
回復
2008-04-01 12:43
@powerint_cec
整流管反向恢復引起的振蕩,加RC就消除了.
要邊看邊高試波形和輸入功率
0
回復
changlun
LV.7
13
2008-04-02 16:24
@powerint_cec
整流管反向恢復引起的振蕩,加RC就消除了.
謝謝您的回復!可是我的次級整流管加了102串10R的RC回路了
0
回復
2008-04-03 14:08
@changlun
謝謝您的回復!可是我的次級整流管加了102串10R的RC回路了
你可以將電阻改大試一下,因?yàn)殡娮杼×?在消特基導通的時候,吸收電容開始對電阻放電,因?yàn)殡娺^(guò)小,放電太快了,因此就會有下面的尖峰.
0
回復
changlun
LV.7
15
2008-04-05 12:35
@tqr987654321
你可以將電阻改大試一下,因?yàn)殡娮杼×?在消特基導通的時候,吸收電容開始對電阻放電,因?yàn)殡娺^(guò)小,放電太快了,因此就會有下面的尖峰.
這倒是是個思路,俺試試.謝謝!
