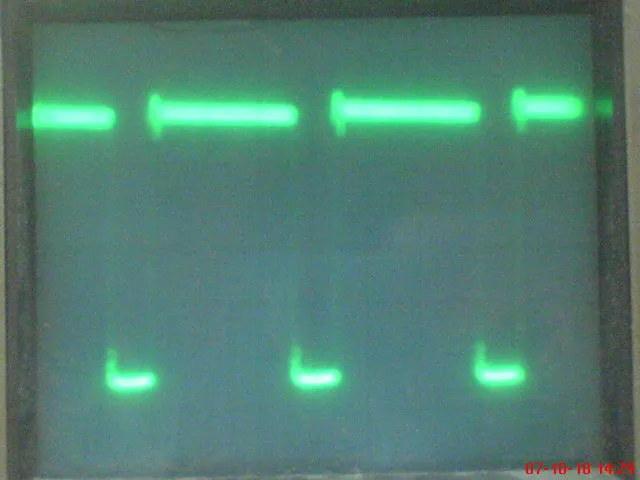

這是測的波形圖片
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/1654381192697715.jpg');}" onmousewheel="return imgzoom(this);">

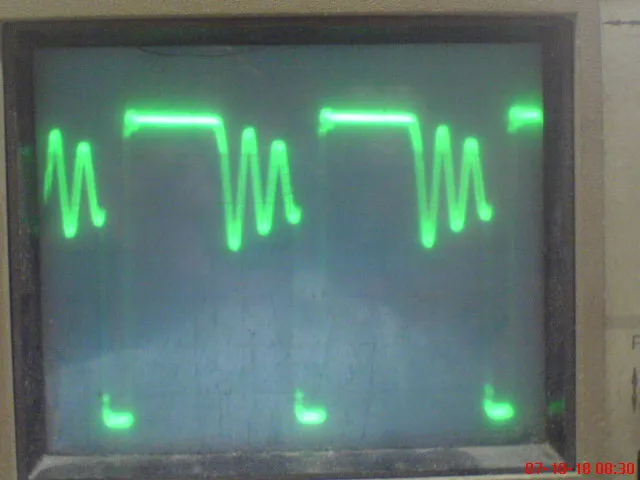

15歐負載時D極波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/1654381192697762.jpg');}" onmousewheel="return imgzoom(this);">

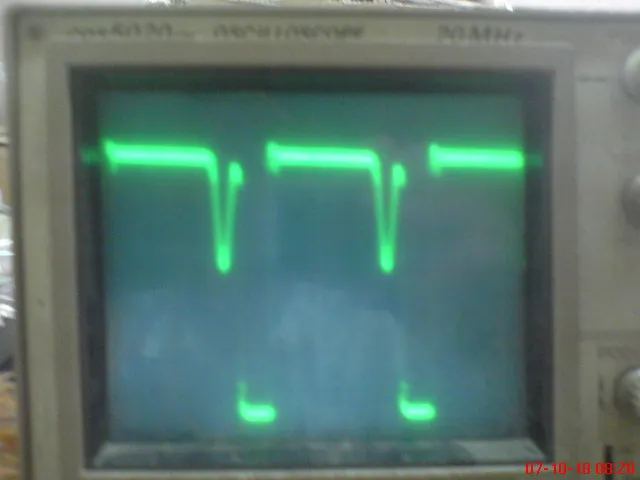

7.5歐負載時D極波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/1654381192697810.jpg');}" onmousewheel="return imgzoom(this);">
5歐負載時D極波形

還是把圖貼上來, 1654381192698186.pdf

我今天進行滿載測試時輸出電壓為14.4V然后就會慢慢往下降.2A帶載老化時殼內溫度很高,經測試MOS管在90度輸出肖特基管有130度線包也有100度.3843的4腳鋸齒波上升沿有毛刺.請教高手指點一下,在此多謝了!

還是自已頂一下!

滿載輸出電壓下降是由于輸出過流保護電路的檢測電阻偏大,現已解決.現在主要問題是老化過程式中發熱很高,用市電老化4小時MOS管有90多度,變壓器和輸出的肖特基管有120度左右.110V老化半小時MOS管就達到125度了.老化都是在滿載的情況下進行的.我的變壓器參數為L(zhǎng)P=400uH NP=36 NS=7 NF=6 ,不知我的變壓器參數是否合理,還請各位高手幫忙,多謝!

自已頂起來!

變壓器燙,看看線徑夠不夠?

這是我測的3843的4腳鋸齒波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/1654381193041750.jpg');}" onmousewheel="return imgzoom(this);">
在波形的上升沿上有毛刺,幅度很大.不知電源發熱是否與此有關?請教各位高手幫忙,多謝!

我初級線徑為0.51 次級為0.4*3,我覺得應該不是線徑的問題.請教下我變壓器的參數有問題嗎?

自已頂!

參數應該是可以的,次級線徑加大看看~0.4太小了改2根粗點.

你的R11電阻溫度很高吧?

次級應該多加一根..用兩個根粗些的不好繞線...

變壓器線徑按0.5的直徑算為1A 這樣會足夠了..

肖特基用什么?你換個大一點的試試看.換個內阻小些的..

MOS發熱.也試換大點的看..實驗出來的.

先多謝各位給我的建議,R11的溫度不算太高,次級肖特基為10A100V的.4腳波形有毛刺是怎么回事呢,如何解決?

你把感量調大一點試試,你再把R10直接接地然后再調調參數.

早上給3843外加了人電源供電11V,空載波形沒有毛刺,滿載后還是有.90V老化30分鐘MOS管就有120多度.下午把感量改大再試下,有結果現告訴大家,多謝各位!

傳兩個波形圖大家看看有沒有問題

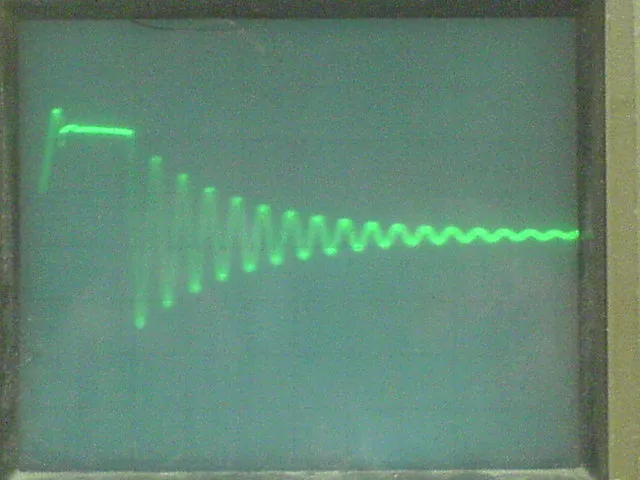

這是空載DS極波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/1654381193109563.jpg');}" onmousewheel="return imgzoom(this);">

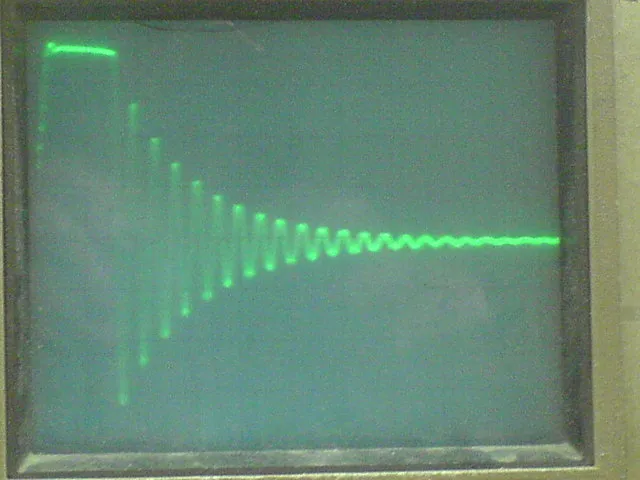

空載次級波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/1654381193109608.jpg');}" onmousewheel="return imgzoom(this);">

多謝!

你在調調頻率,把開關頻率在提高一點應該會好一些,試試看吧.

現在的頻率為100K,再高損耗也會增加,

那樣,你把那個參數調調,把電阻和電容再調調.

你在測一測你的輸入電流看看.

是輸入電流的波形吧

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/1654381193119018.jpg');}" onmousewheel="return imgzoom(this);">

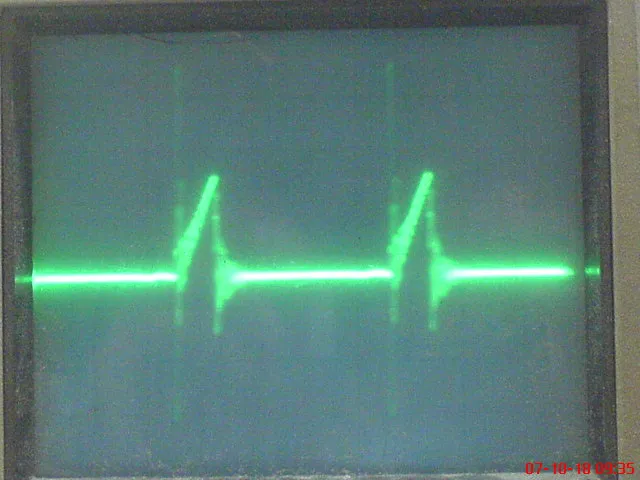

這個是2A負載時的輸入電流波形

剛試了一個把變壓器感量改為500uH,90V 及220V空載有"答答"的響聲,90V滿載變壓器有"嗡嗡"聲220V滿載后無此異音.變壓器沒有用凡立水含浸不知是否與此有關系,先用220V老化看下溫升有無改善.

可以電話聯系:13817875311

請問你在哪里高就,我在深圳.我的QQ 245851740

現電源的效率高端滿載為87% 低端滿載為77.6%

36T少了一點,54T550UH試試.
0.4*3不夠,取0.5*3或0.4*4

請教下你54T是如何計算出來的,能將你的計算過程貼上來嗎?多謝!

EI28磁芯用了好幾年了,開始時是計算出來的數據,后來一點點改到這個數據的,計算只是一個大概,具體還是靠以后調整.

你好,NP取54T匝比應該怎樣計算,我算了下NP=54 EI28的骨架幅寬為10mm按照夾層繞法話0.51mm的線要繞4層才能繞完,這樣的話漏感會有影響嗎?
