我姓余,很高興認識你們.下面是我們開發的多功能正弦波逆變電源板,愿意和各位老師共同交流.該逆變效率在85%以上,且功能全(負載短路保護、過流保護、過溫保護、過壓保護、欠壓保護、畜電池反接保護和太陽能電池板反接保護).按圖上標注不同配制,可在不同的場合使用.
多功能正弦波逆變電源板
各位好:
我姓余,很高興認識你們.下面是我們開發的多功能正弦波逆變電源板,愿意和各位老師共同交流.該逆變效率在85%以上,且功能全(負載短路保護、過流保護、過溫保護、過壓保護、欠壓保護、畜電池反接保護和太陽能電池板反接保護).按圖上標注不同配制,可在不同的場合使用.
我姓余,很高興認識你們.下面是我們開發的多功能正弦波逆變電源板,愿意和各位老師共同交流.該逆變效率在85%以上,且功能全(負載短路保護、過流保護、過溫保護、過壓保護、欠壓保護、畜電池反接保護和太陽能電池板反接保護).按圖上標注不同配制,可在不同的場合使用.
全部回復(23)
正序查看
倒序查看
@scdm
(逆變/UPS電源)有新帖

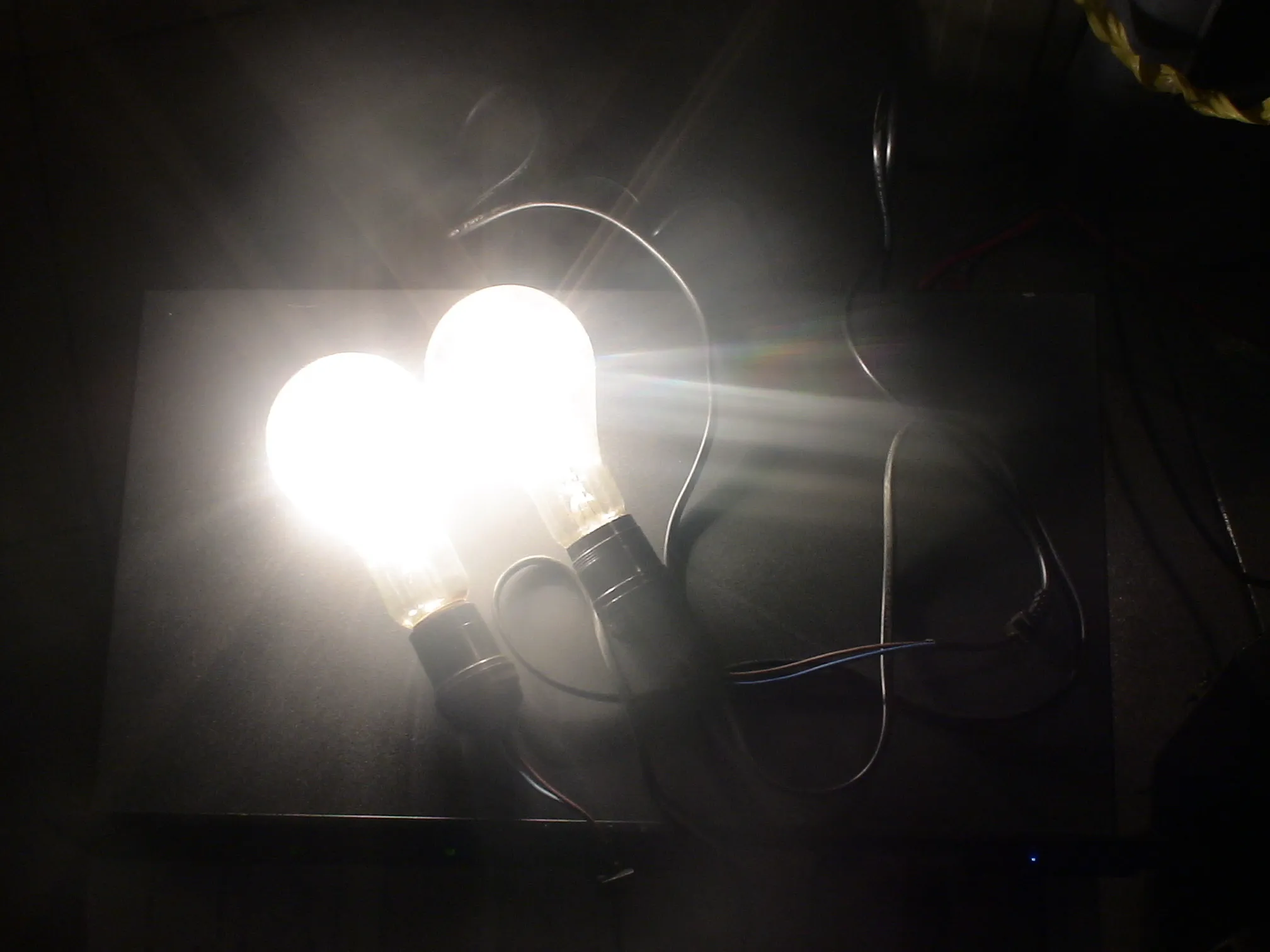

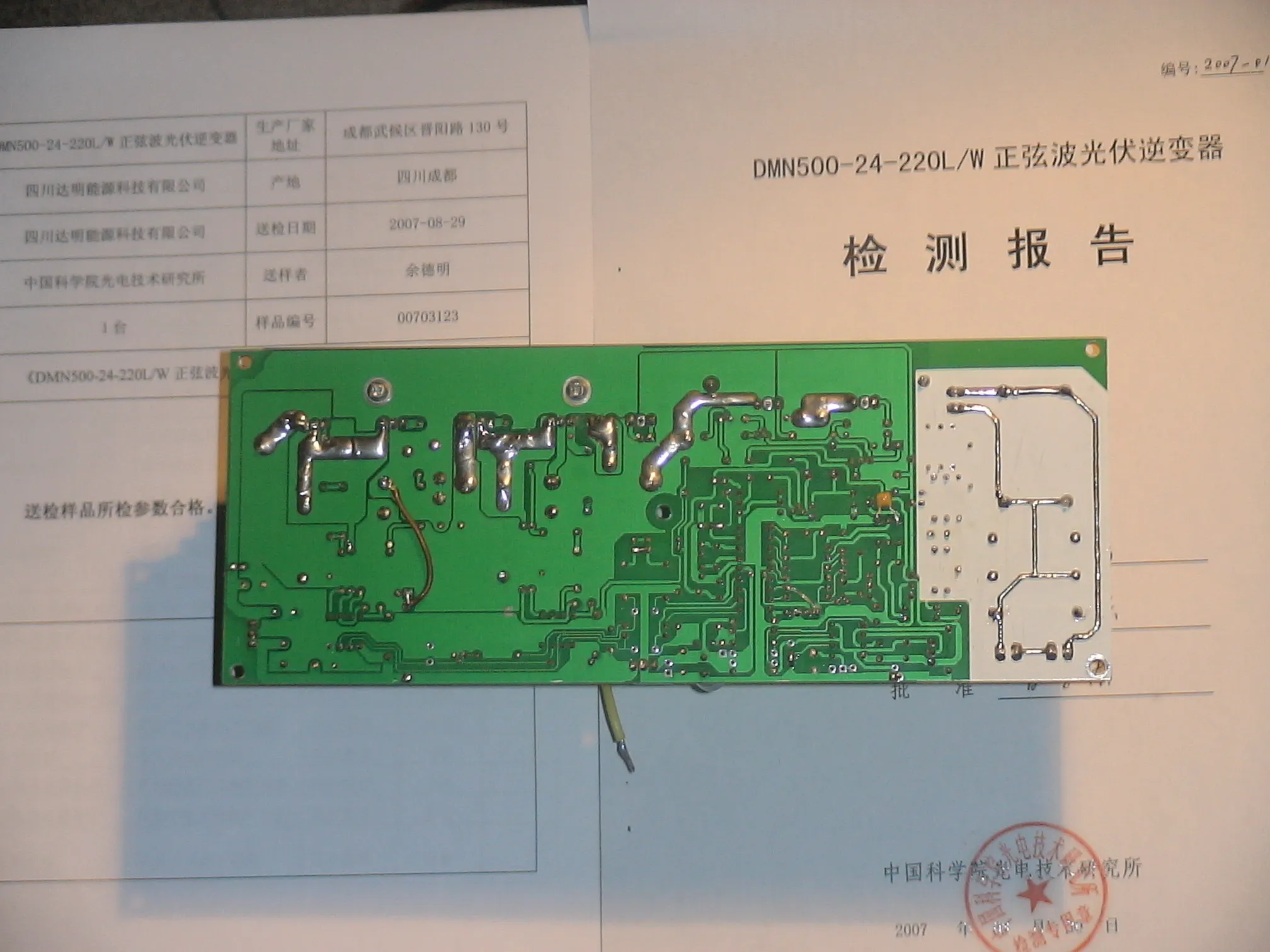

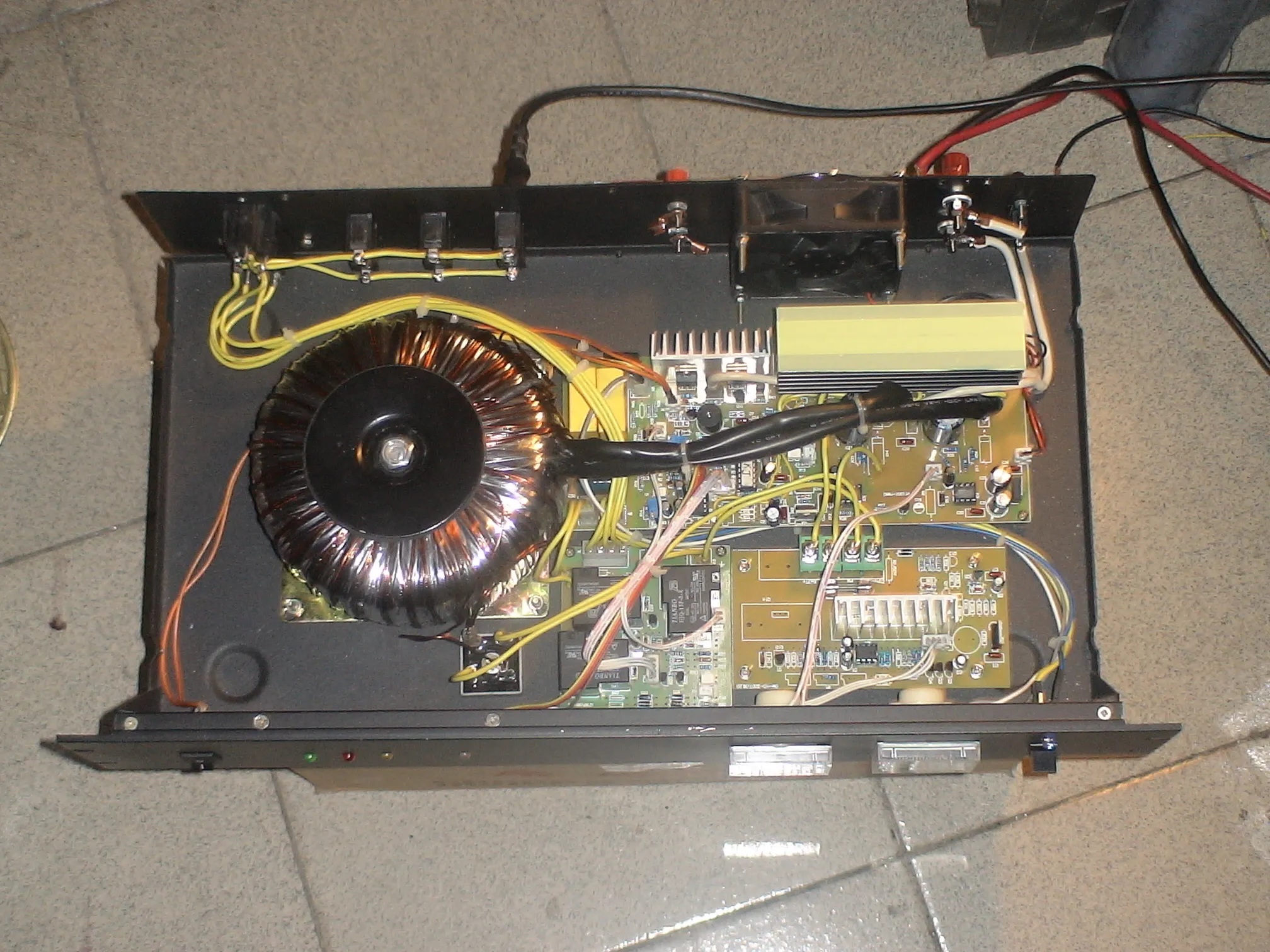

該配置為標準500W輸出.(連續工作)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/2130461194023161.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/2130461194023633.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/2130461194023956.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/2130461194023161.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/2130461194023633.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/2130461194023956.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@scdm
該配置為標準500W輸出.(連續工作)[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2130461194023161.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2130461194023633.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2130461194023956.jpg');}"onmousewheel="returnimgzoom(this);">
不錯,能有2000W的成品嗎?就是能輕松帶動冰箱的逆變器.
0
回復
@xzszrs
你找些SPWM調制的正弦波逆變的資料來看就知道效率85%不是不可能.這種電源的理論效率是100%!
你是牛人呀,100%! 目前效率高一點的無非是調制正弦波(基頻+載頻),一般用磁芯變壓器逆變后成直流, 再用對稱全橋截波成50HZ, 上面的圖明顯是用的工頻變壓器, 如果能做出來,基頻不可能超過16KHz,這是鐵芯的特性決定的,而如果不超過這個頻率, 那噪音誰能受得了呢. 如果直接用正弦波驅動功率管, 也沒看到有大的激勵管啊, 再者,如果是自激正弦振蕩,那損耗有多大? 我自不用說了, 效率65%都不到吧. 如果你真牛, 提供圖紙大家研究研究.不會是什么高科技機密吧. 牛人!!!!!!!!!!
0
回復
@hjhlql
你是牛人呀,100%! 目前效率高一點的無非是調制正弦波(基頻+載頻),一般用磁芯變壓器逆變后成直流,再用對稱全橋截波成50HZ,上面的圖明顯是用的工頻變壓器,如果能做出來,基頻不可能超過16KHz,這是鐵芯的特性決定的,而如果不超過這個頻率,那噪音誰能受得了呢. 如果直接用正弦波驅動功率管,也沒看到有大的激勵管啊,再者,如果是自激正弦振蕩,那損耗有多大? 我自不用說了,效率65%都不到吧. 如果你真牛,提供圖紙大家研究研究.不會是什么高科技機密吧.牛人!!!!!!!!!!
人家的是SPWM波驅動場效應管全橋再用工頻變壓器升壓.理論100%是指能無限接近但不能達到.目前這種逆變器普遍效率能達到80-90%.
