?大功率電磁爐機芯內部結構,專家門有何見解,快來談?wù)?
?大功率電磁爐機芯內部結構,專家門有何見解,快來談?wù)?
全部回復(27)
正序查看
倒序查看
@電磁寶
本人老許,30有余．最早做工程師多年,99年就開始搞大功率電磁爐研究,當時還是松下機子高頻的,可加熱銅鍋,用494的哪種復雜電路.接著看過EGO的純硬件控制,高比的,邦拿的,indrucs的硬件語言等一些機主板及控制電路.研究過也不決得咋的,真正思索;還是要中國化的東西,比較好用.很多年的工程師技術生涯努力和沉默的積累都過去了,從PWM單管.頻率跟蹤半橋全橋都搞了不只多少次的板.搞技術沒有搞到多少大洋,只好轉行做銷售,好在現在也有一些穩定的產品可供應現代人的需求.
機芯結構屬于試驗機,與產品還有很大的距離,設計者對高頻回路的設計要點還沒有領會.
0
回復
@xkw1
表面看,好象很不錯.其實有很多不合理.1)諧振用黃方塊很不合理,主要是該類電容損耗很大,建議用國產的CBB21/22的軟封電容.2)高頻線或電流回路旁?xún)H可能的不要放鐵質構件-功率約大死的越慘.3)高頻線不要單獨穿過金屬板.4)高頻電路要布局緊湊.
諧振用黃方塊并不見得就不合理,電容損耗的損耗大小不是開外殼顏色,封裝形式來決定的.要看里面的材料,材質來決定,并不見得CBB21/22的包封電容就損耗小. 選用電容器的時候和生產廠家或銷售工程師溝通,才能知道電容器使用是否合理.按照廠家的參數來使用.
0
回復
@huaxi27
圖是不錯.諧振電容用得有點多.
10KW炒鍋,雙層線圈,底部雙層線圈處熱得快.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/606791198109173.jpg');}" onmousewheel="return imgzoom(this);">
水開后的狀態,此時功率才8KW,開到10KW要漫出鍋了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/606791198109350.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/606791198109173.jpg');}" onmousewheel="return imgzoom(this);">
水開后的狀態,此時功率才8KW,開到10KW要漫出鍋了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/606791198109350.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@igbtsy
10KW炒鍋,雙層線圈,底部雙層線圈處熱得快.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/60/606791198109173.jpg');}"onmousewheel="returnimgzoom(this);">水開后的狀態,此時功率才8KW,開到10KW要漫出鍋了.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/60/606791198109350.jpg');}"onmousewheel="returnimgzoom(this);">
水都翻起來了．功率十足?。?/div>
0
回復
@zstianming1118
此帖已被刪除

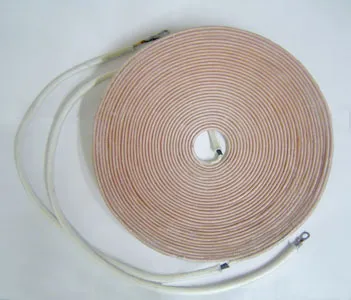

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}">我司專業生產大功率電磁爐線盤專用高頻,高頻線采用多股細線絞,增強渦流強度,可提升加熱速度.使大功率商用爐盤成本有效降低,功率可擴展范圍從3KW-65KW。
0
回復
@igbtsy
10KW炒鍋,雙層線圈,底部雙層線圈處熱得快.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/60/606791198109173.jpg');}"onmousewheel="returnimgzoom(this);">水開后的狀態,此時功率才8KW,開到10KW要漫出鍋了.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/60/606791198109350.jpg');}"onmousewheel="returnimgzoom(this);">
我司專業生產大功率電磁爐線盤專用高頻,高頻線采用多股細線絞,增強渦流強度,可提升加熱速度.使大功率商用爐盤成本有效降低,功率可擴展范圍從3KW-65KW.李野平
0
回復
@mantianxing
我好像在哪里見過哦,不過決不是你們公司的
本人老許,30有余．最早做工程師多年,99年就開始搞大功率電磁爐研究,當時還是松下機子高頻的,可加熱銅鍋,用494的哪種復雜電路.接著看過EGO的純硬件控制,高比的,邦拿的,indrucs的硬件語言等一些機主板及控制電路.研究過也不決得咋的,真正思索;還是要中國化的東西,比較好用.很多年的工程師技術生涯努力和沉默的積累都過去了,從PWM單管.頻率跟蹤半橋全橋都搞了不只多少次的板.搞技術沒有搞到多少大洋,只好轉行做銷售,好在現在也有一些穩定的產品可供應現代人的需求.
