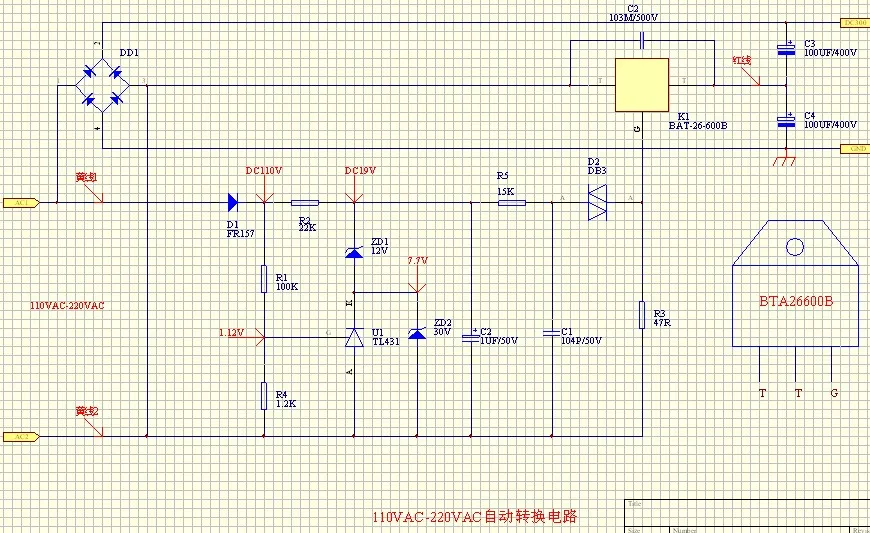

應該是:基準電壓TL431電路產生一個控制信號控制可控硅BAT的通/斷,實現全波整流與倍壓整流的功能切換,達到適應220V和110V的網電輸入.

你好!

1D1整流后的電壓是多少,怎么計算呢,

2.431 G點電壓應該高過2.5V,431才道通,電壓被拉低雙向可控硅不道通．我用220VAC測得的G點電壓是1．1V,431為什么是道通的呀!當降到110VAC時,G點電壓為0．9V,431不道通,為什么G點電壓低入2．5V還可以工作呀!!幫我分析分析好嗎!!

你測的是有效值,沒有測峰值

這個電路不能工作吧!負半周工作在第4象限,可控硅不能觸發呀

你好!這個電路是500W的推挽電路中110V-220V自動轉換電路,它是可以工作的,但我是不能理解請教大家分析!!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/1090901197632679.gif');}" onmousewheel="return imgzoom(this);">
這個電路是工作正常的,我自己在網上找的原理圖,參數是自己試驗出來的,目前工作正常,按圖上的參數切換電壓在160VAC左右,加大R2可以降低這個電壓,工作原理是當高于切換點的時候Q3工作將DZ1前的電壓拉低使Q4停止工作,晶閘管因Q4的關斷再停止工作,當電壓低于切換點的時候Q3停止工作,Q4導通,晶閘管導通,于是便工作于倍壓

當220V時,快速開關會不會炸機啊,我原來做的就是開關時間間隔長的時候可以,但如果快的話就會炸機了．后來?yè)Q了電路就可以了

你換了什么電路??？我們用的轉換電路快速切換也炸機，炸電容。

jfghjkl

把圖發出來看一下

能不能發一下圖
