能提供相應的變壓器的參數,共享一下不?謝謝先!

用EI35的磁芯(瀛賽拉,NC-2H)
初級電感:245~270μH   28T
次級:11T
輔助:3T
反饋:3T

OK,Thank you!

此帖已被刪除

你提出的工作電壓和浮充電時是否有誤?浮充電壓這么高,電瓶會失水的.

您好!
您這個59V2.5A,最大就是147.5瓦,用EI35的磁芯,頻率是多少?

140khz

整機成本如何?

含外殼、電源線、風機在內25元

CD4060在這里起什么作用?

定時電路

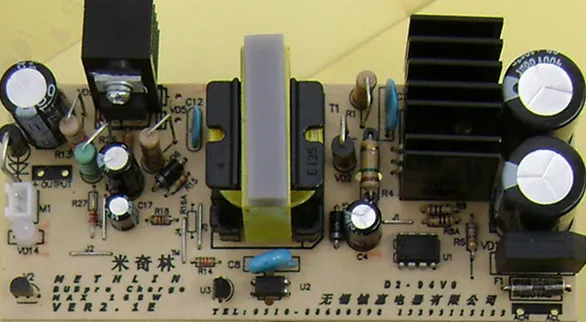

這是產品的圖片
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/225941189994935.jpg');}" onmousewheel="return imgzoom(this);">

充電器的原理圖,PCB圖.相應的變壓器的參數能發給我一份嗎??thank

可否詳細解釋下
這里給什么東西定時,萬分感激

OK!這是正面的,貼片面能發出來讓大家開開眼不?

充電部分還要改進,如電池的正負極和充電器的正負極接反了,則電路就會炸壞了.

您可有什么好的辦法,不方拿出來讓大家看看.

防反充電路很簡單,考慮到成本關系,所以沒有加.
現在的充電器,市場價,最低的只有18元了

變壓器參數,上面我已經給出了,你可以參考一下

18元的原理圖有嗎
看看他是如何偷工減料的?

老兄,你貼出來的電路圖的成品成本18元????太不可想象了!!!!!請指教了

我不是說我這個產品的銷售價位是18元,我只是想說明現在的競爭有多激烈,在我們這個市場上,賣18元的充電器的廠家有很多,所用的元件很多都是拆機的,沒辦法,這都是惡性競爭的后果

有沒此圖的成品機如果好用的話我能幫你賣些

把充電器做到成本又低,質量又高,這才是真本事,才是我們技術人員追求的目標.

任何事物都有它的價值規律的,如果背離價值規律太遠,那是不足可取的.
一個160w功率的充電器,如果只能賣18元,那不僅是我們這些技術人員的悲哀,也是這個行業的不幸,而決不是最求的目標!

你有上圖樣機嗎

你說的也有道理,但如今電動車充電器市場就是這么爛!要么你抽身而退'要么你接受現實,用拆機件也要做出好的東西來!

殘酷和摻烈的市場竟?fàn)幵谇逑粗夹g(shù)人員的腦子,做出貼近市場.迎合市場的產品才是生存之本!

有的,如果需要,可以提供樣機,請告知聯系方式

用拆機元件是對消費者的一種極端不負責任的表現,換位考慮一下,如果是你,有一天發現用汗水掙來的錢買回的卻是二手貨、舊貨,你會有何感受?更何況,買電動車的人,基本上都是工薪階層,他們的收入并不高,買輛電動車已屬不易,欺騙他們與心何忍?對此,我不敢茍同!
