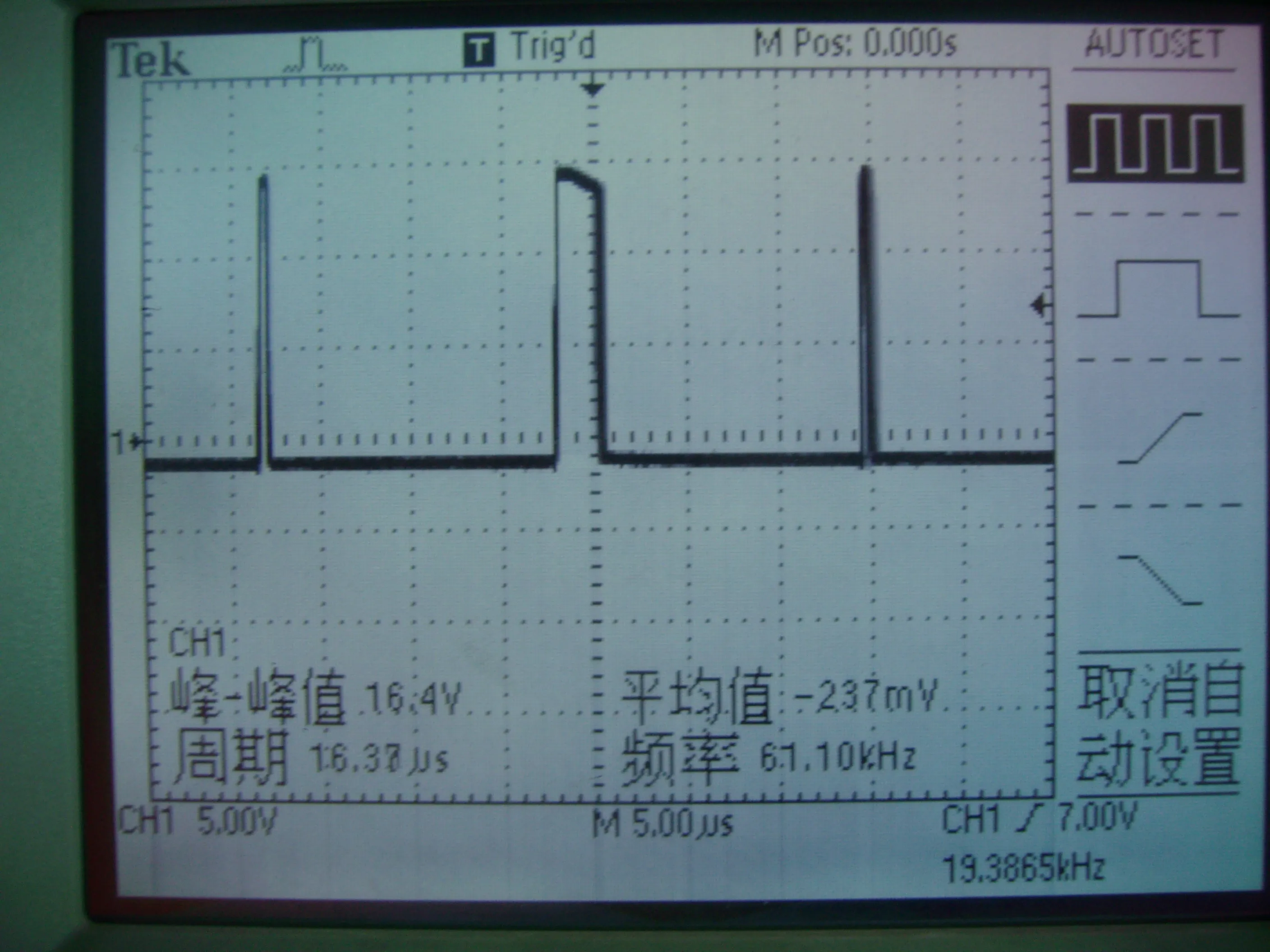

具體情況是什么?有可能供電不足,也有可能環路不穩

110V時就是這樣,加載就叫

最前各最后面的那兩個是不能有的,可是不知這是從哪出來的,

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/682501188053883.jpg');}" onmousewheel="return imgzoom(this);">

6腳這個波形是結果,不是原因.反饋環路不穩定.

你沒有看到那的第2個波不正常嗎

**此帖已被管理員刪除**

初級大電容容量小了

你有看到嗎?

頂一下先!

多了一個雜波,第2個的后面不能有那個小的在后面

出現大小波嘛,把匝比開小點就是啦

環路有問題, 系統不穩定, 有大小波, 還有震蕩.
1)檢查layout看有沒有noise干擾;
2)調節小信號控制

變壓器副邊匝數太多,脈寬太窄,或原邊匝數太多,匝比太小

我贊同樓上的觀點,第3腳的電容要改小.
