有哪位知道的朋友幫忙解釋下,我問該廠的維修員他說也不清楚,而且說此機已不生產,故障率較高.

不會吧?
這是濾波電容啊,在這只不過做分壓用啊.
如是諧振電容它的電容值一般不會超過10UF.
WTL的水平很有限,不會有什么驚人之舉的.
上海的我也就看好以前的精工.也不知后來為啥不行了.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1635611186362323.jpg');}" onmousewheel="return imgzoom(this);">

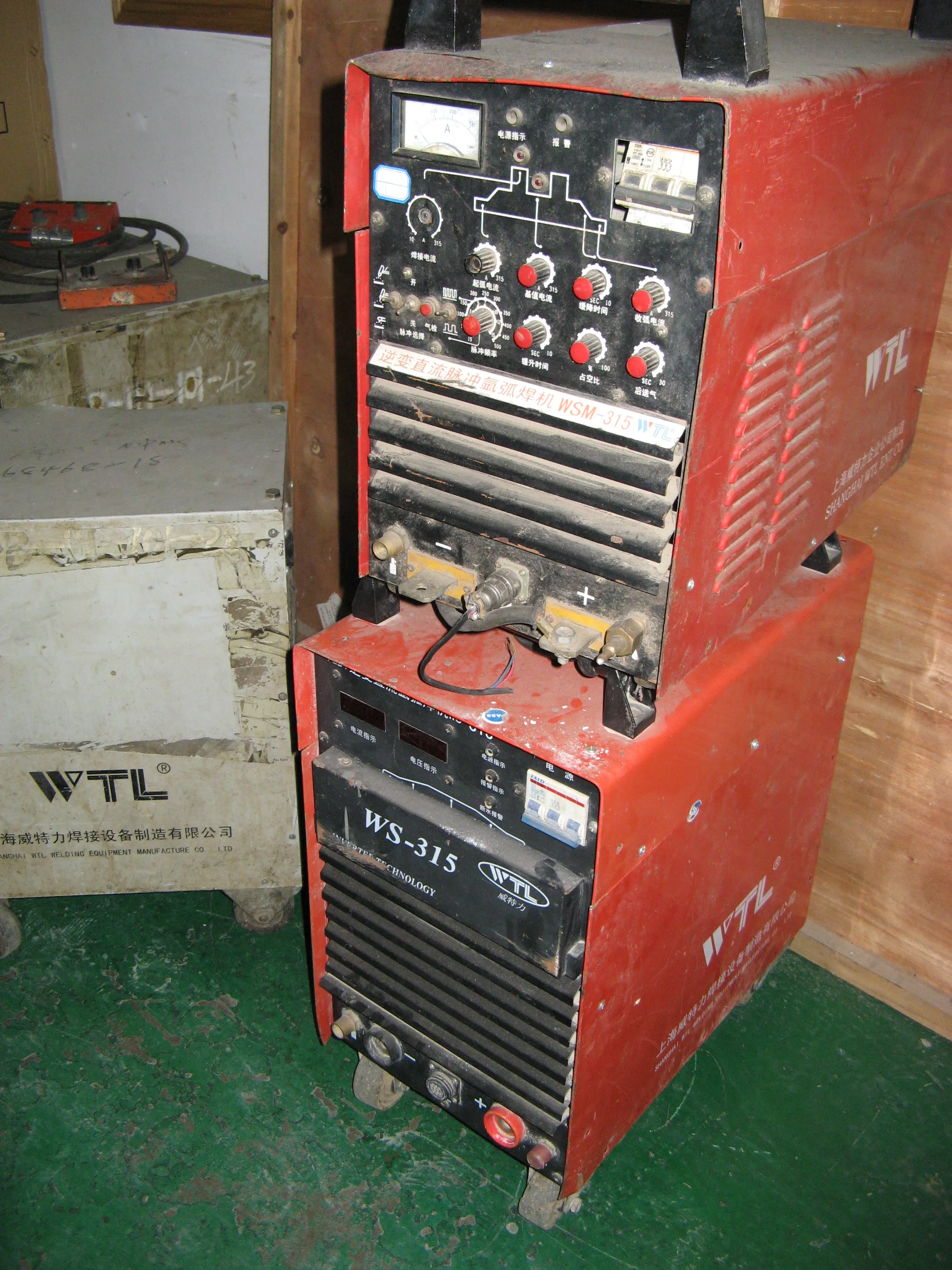

您說的是下面這臺機吧?

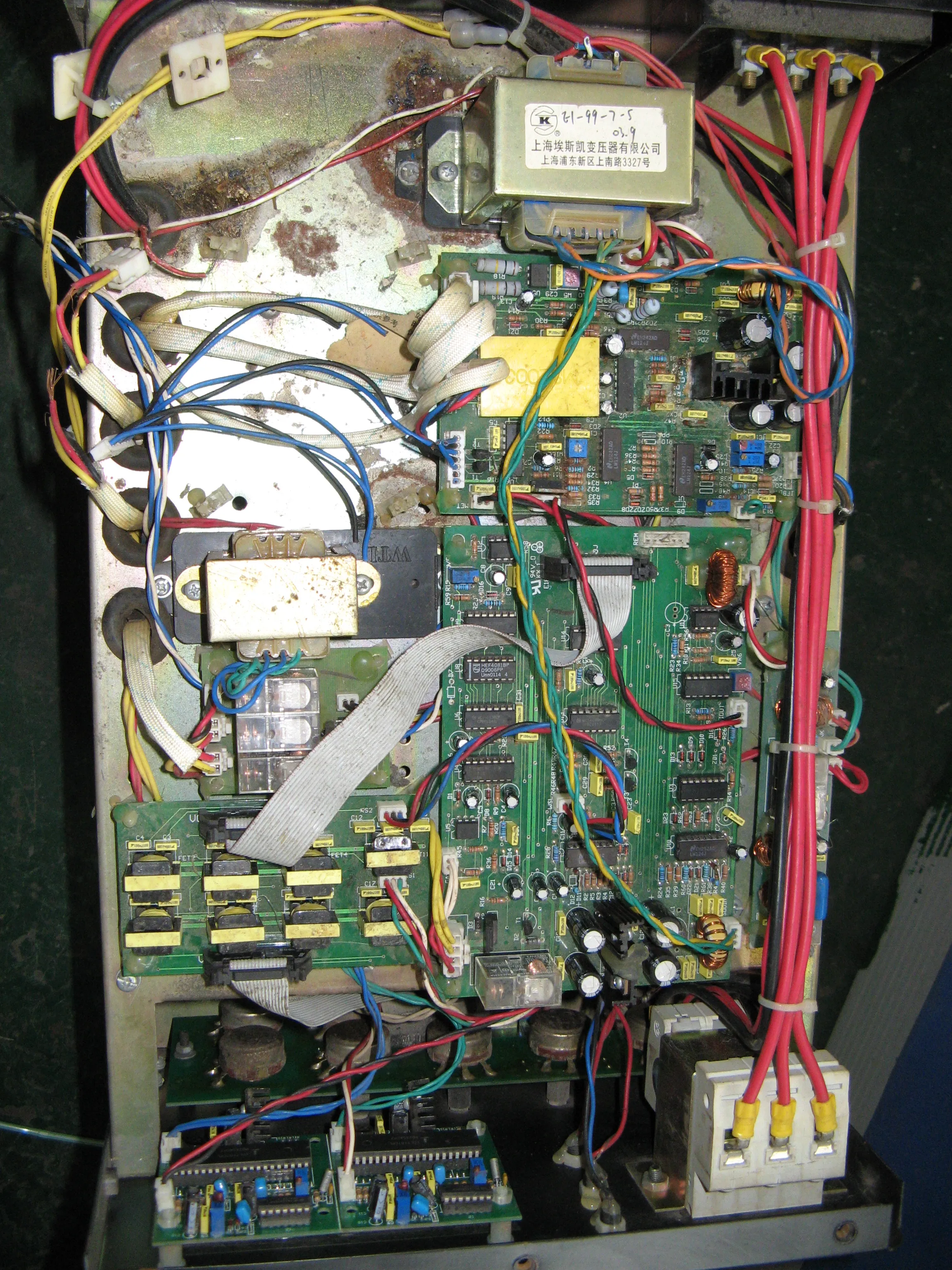

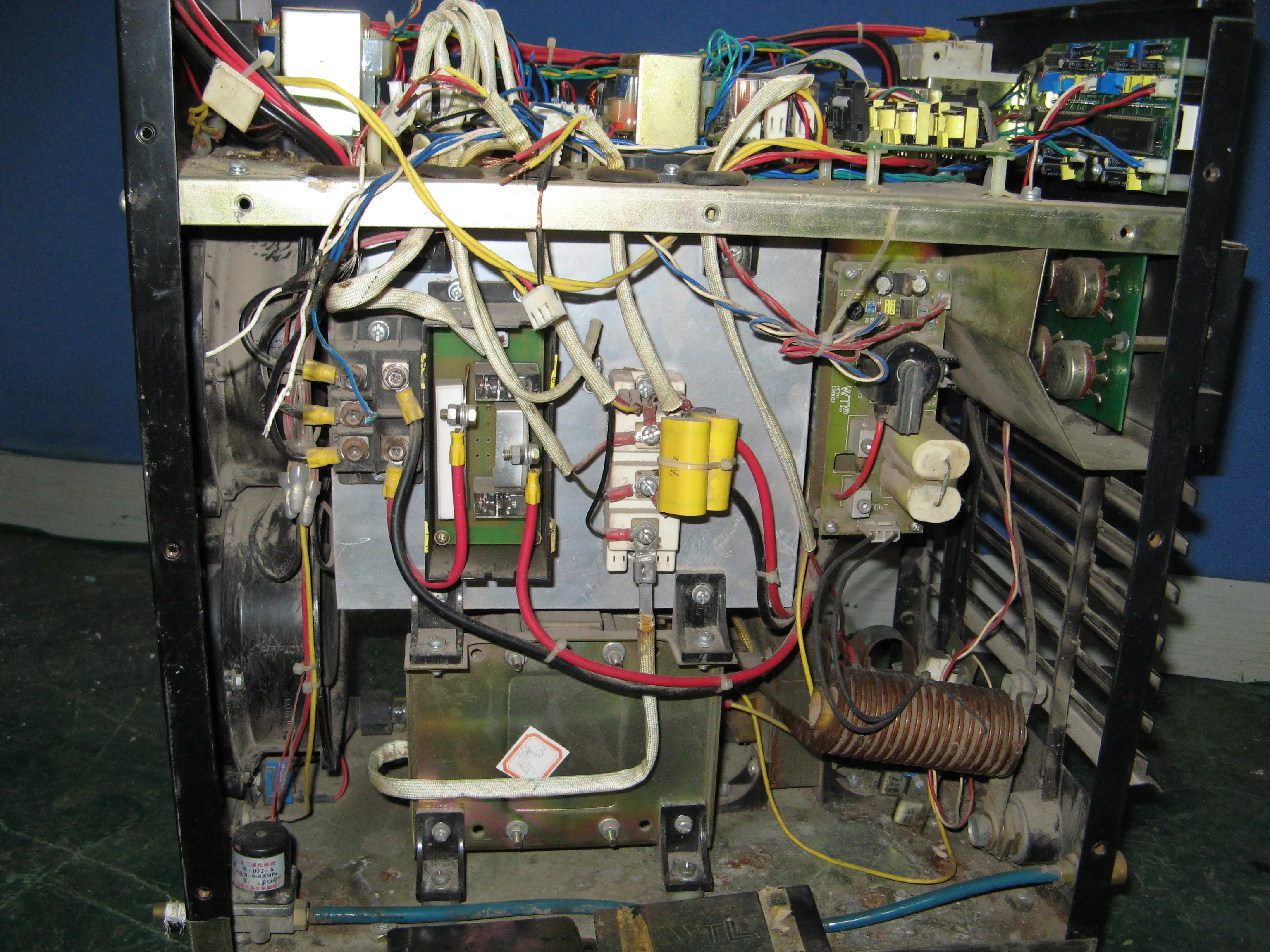

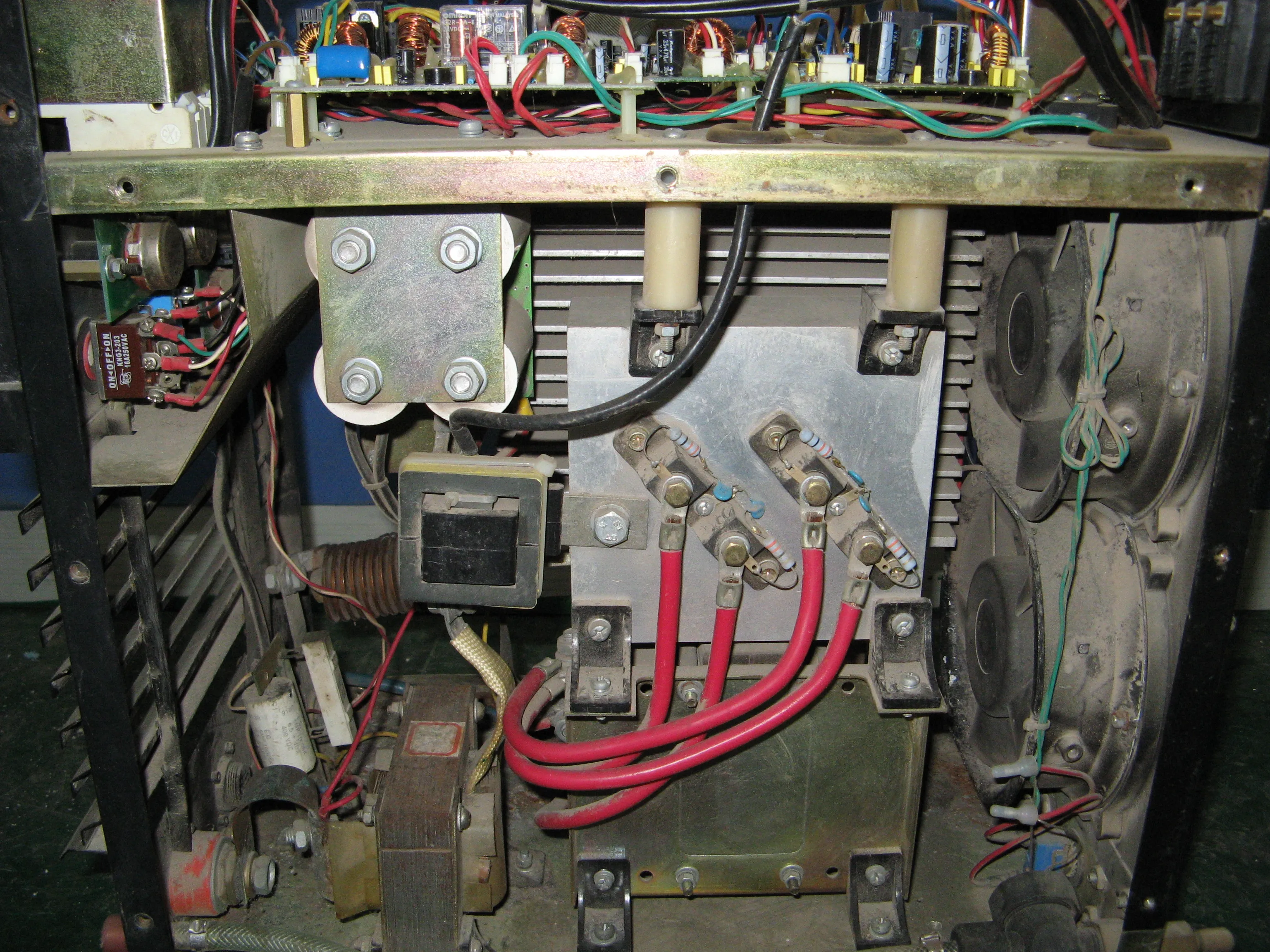

謝謝回復,外形好像是白色的,2004年出廠的.能不能幫忙拍個內部的照片參考下.我拍的是一臺被人修過但沒修好的機,此機IGBT崩掉,驅動板厚膜電路損壞,不過控制部分好像沒問題,各功能都有.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1635611186384082.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1635611186384170.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1635611186384238.jpg');}" onmousewheel="return imgzoom(this);">

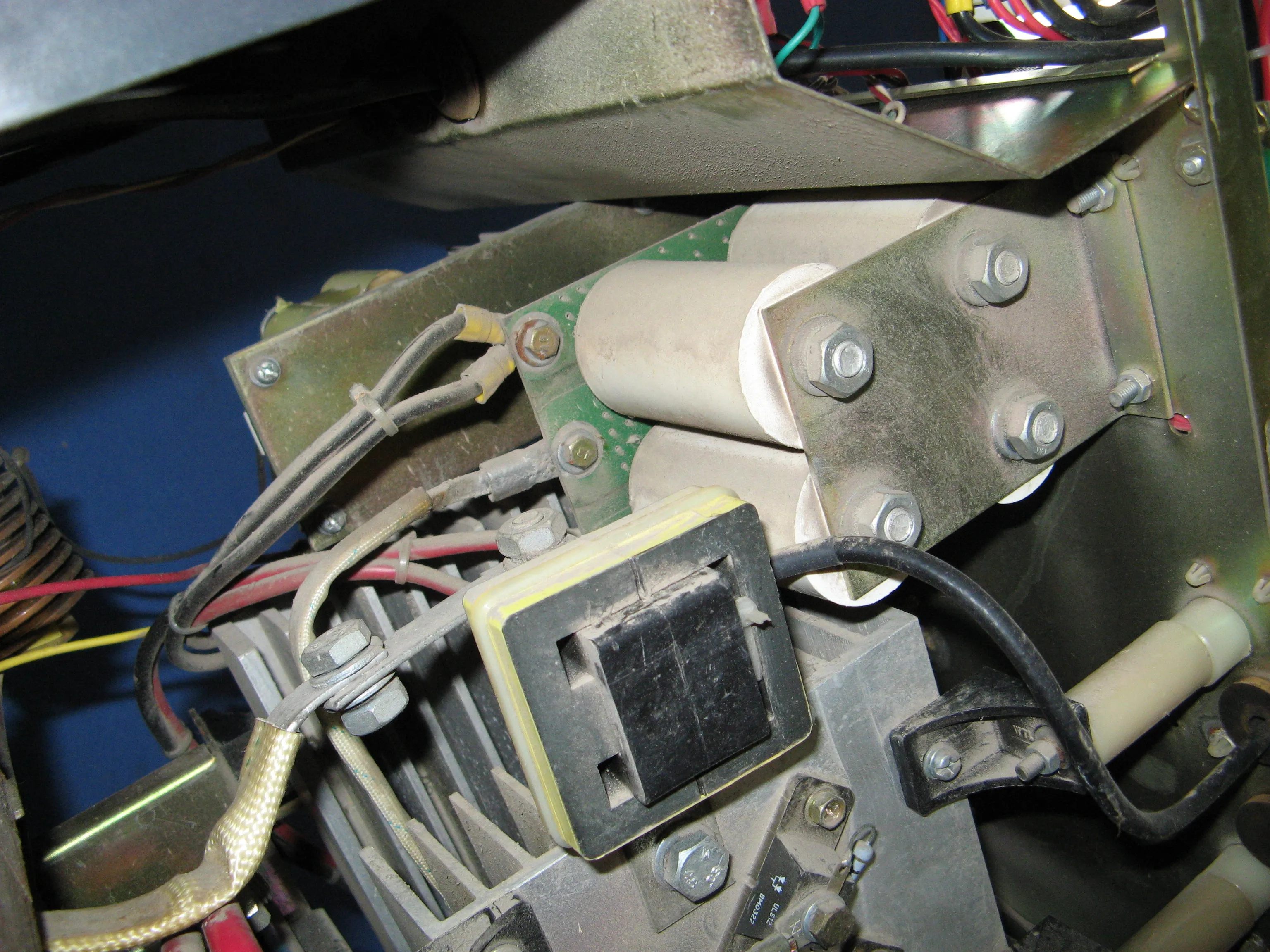

您說的電容應該是這個.
不好意思,機子放了幾年沒管它們.進了不少生物.
對WTL的不感興趣.客戶送的,有二十多臺.就這一臺是半橋的.
無意毀譽WTL啊.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1635611186384319.jpg');}" onmousewheel="return imgzoom(this);">

謝謝!我是真以為威特力有獨創之處!在利潤較低而模塊又昂貴的今天,半橋只用一個模塊,無疑有其用武之地.
其實每個生產廠家都有其可取之處的,從圖片看其電路板,可判斷威特力的焊機一直在不斷改進,聽別人反應其焊機電弧很集中.希望該廠的工程師走過路過這里時不忘留留言,大家是同行不是仇人,共同目的就是排小鬼子.

對小鬼子該排

那道是.
他們用的是一個模塊.150A600V.電壓低了點,但還用.

這種用法3年前我用過,應當可用

如果是無極性電容是可以的.通過307544991 網友提供的照片可證實是諧振電容弄丟了,維修人將線誤接到兩濾波電容中間,據反映是一按焊槍開關,IGBT就消滅了,連續搞掉兩個,不敢修了.
此機后來轉到我這里,用上我們的驅動板,主變,添加諧振電容和更換IGBT后,才終于搞定.

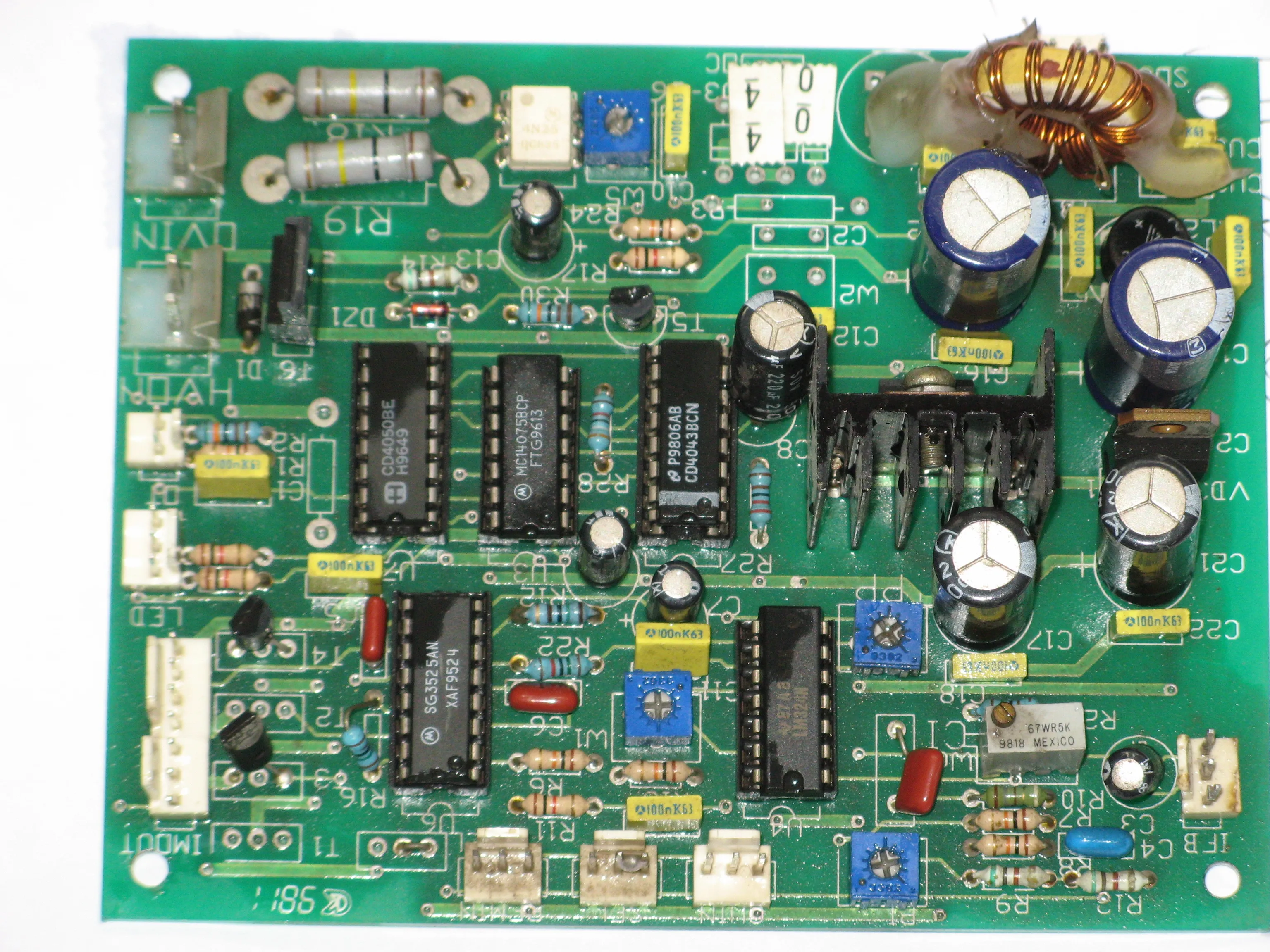

那只是個濾波電容沒起到什么諧振作用,不知,那位兄臺有控制板電源黃色厚膜(MS-2003)的各引腳功能并標出電壓,謝謝!!!

那個黃色的東西,沒什么意義,應該是拿來糊弄人的.沒細看,因為我做的氬弧焊已經很成熟,用不著去仿制研究人家?guī)啄昵暗臇|西了.維修焊機時,能正常使用就已經達到目的了.

你有本事不用試試看

這臺已經是五年前的了

呵呵,你是威特力的嗎?!那個東東無非就是過流自鎖和緩充電延時信號而已吧,你們用3525的10腳做過流保護.我的驅動板本身就帶過流自鎖保護功能,把10腳直接接地,不用當然可以!

哪個黃色的東西里就三個40系列集成塊沒必要作的那么神秘,還是把功夫下在焊機性能吧,免的我經常到客戶去.

這是我們十幾年前就做出來的了,效果還不錯

尤耐克的焊機主電路也是這樣吧,一個模塊,主變的一端接到了兩個串接的濾波電容的中點上,哪位給講一下這個電路,兩個電容用的是400V的.在IGBT一個單元開通時為什么電容能撐受的住.

中間不是有個變壓器嗎?

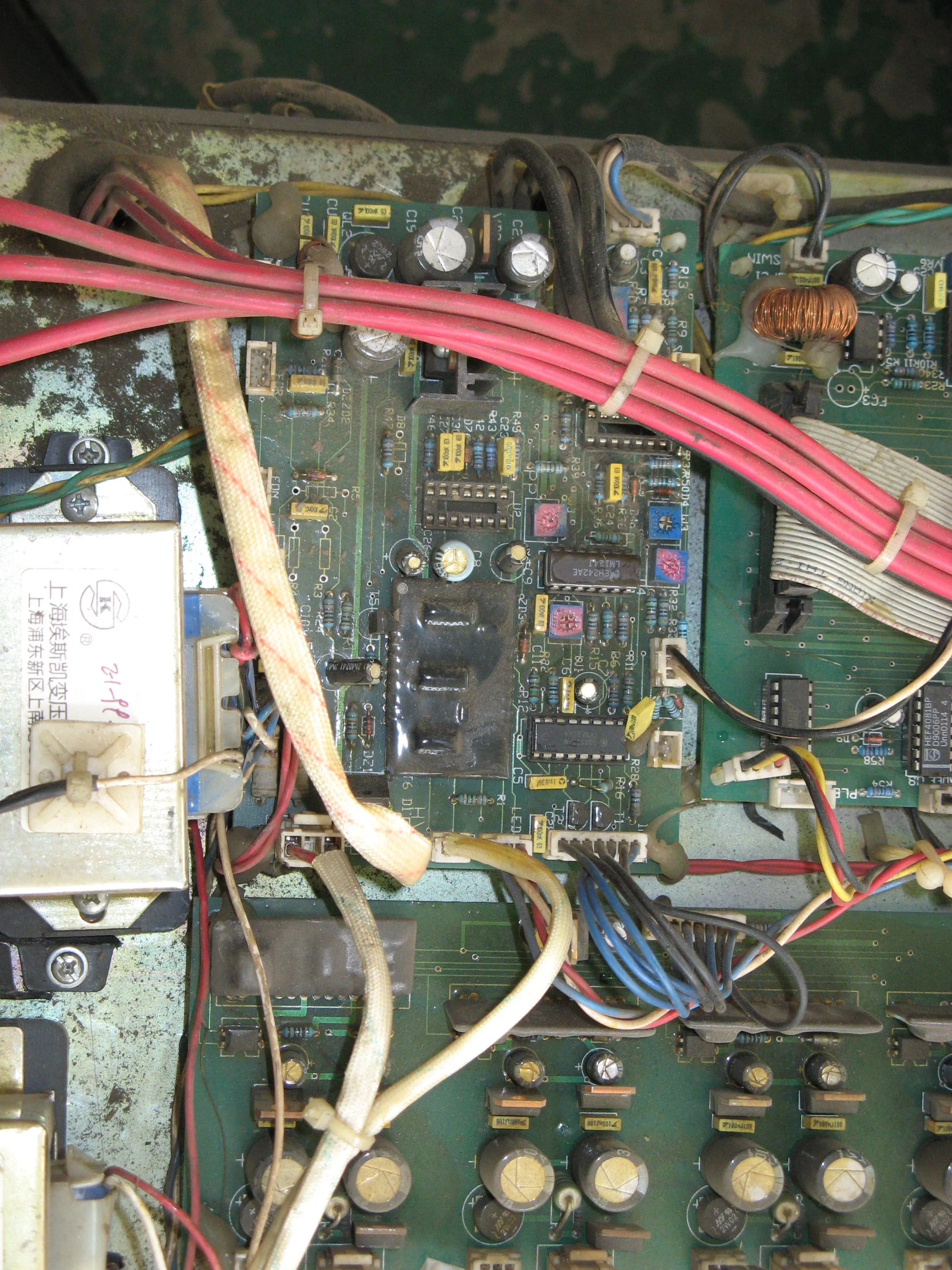

就這個.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1635611188185711.jpg');}" onmousewheel="return imgzoom(this);">

不好意思,如是那樣的話,這個機器出來沒幾天就壞了,因為放在這好象不只五年了.

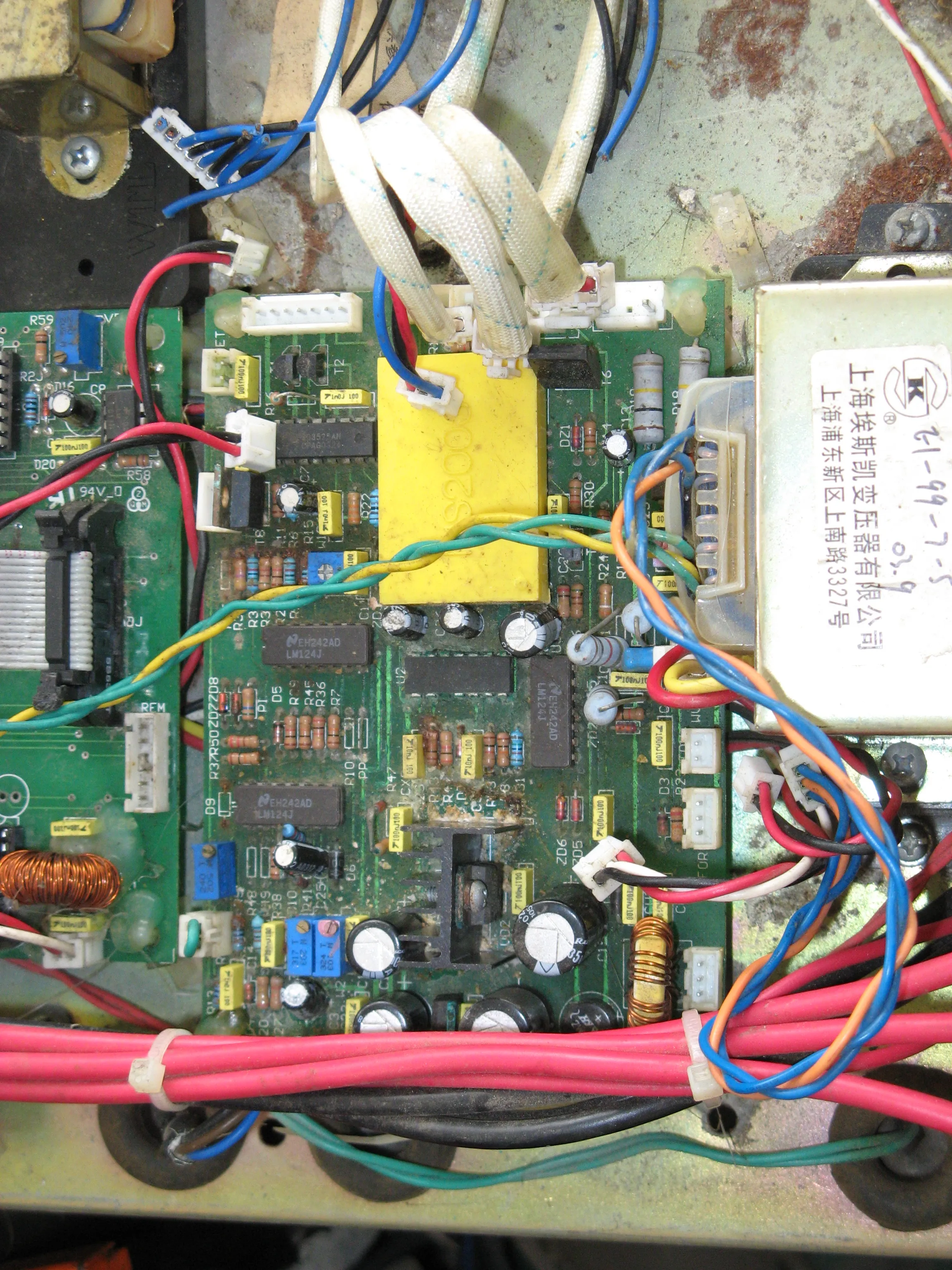

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1635611188185817.jpg');}" onmousewheel="return imgzoom(this);">

比教一下吧.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1635611188186011.jpg');}" onmousewheel="return imgzoom(this);">

大家好我是做WTL代理的,有臺NB-350的機子,驅動是四組的,一按焊槍就亮紅燈,請問亮紅燈時不關機對機子會有損壞嗎,我不關機子的本意是想量一下是什么保護,請大家多多指點,

過流了

過流了這是肯定只是不知道了過流了從哪里查,

又沒有那機子的驅動板

你好我是山西代理,請問四組驅動信號的電壓是多少伏,NB350的機子
